Vite di sottosaldatura della proiezione

Le viti sottosaldatura a proiezione prodotte dalla fabbrica Xiaoguo® sono progettate specificamente per operazioni di saldatura impegnative. Negli impianti di produzione vengono comunemente utilizzati per fissare componenti di grandi dimensioni, come parti del motore o sezioni del telaio. Sono conformi allo standard di implementazione QC/T 598-1999.

Modello:QC/T 598-1999

Invia richiesta

Descrizione del prodotto

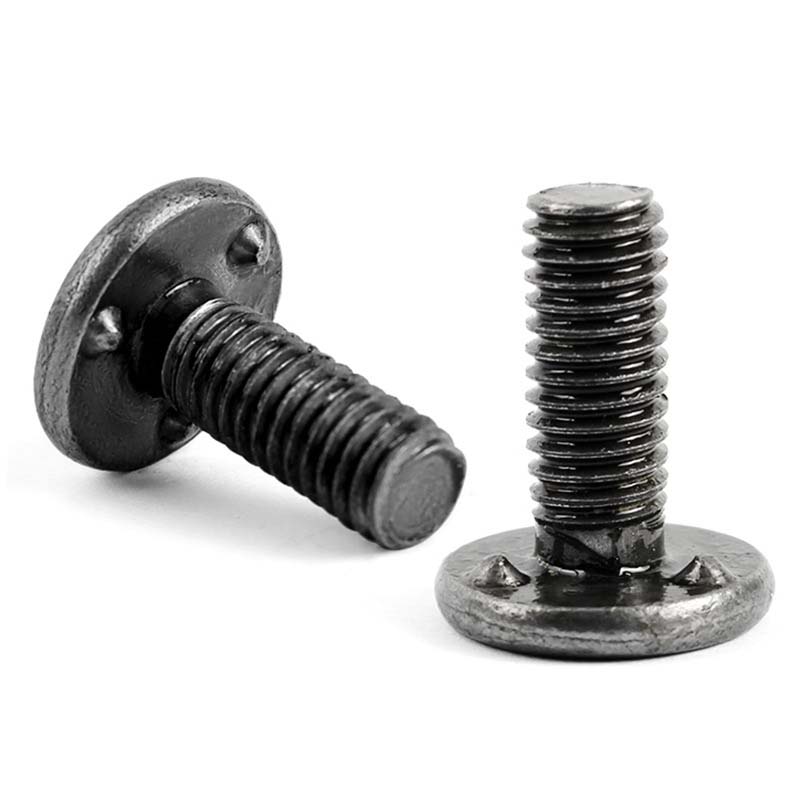

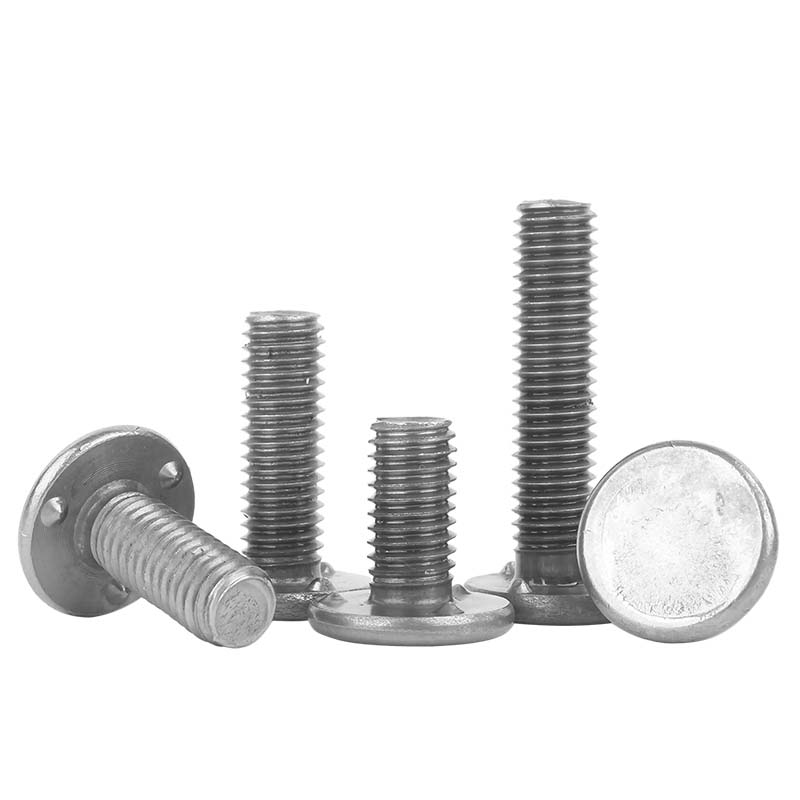

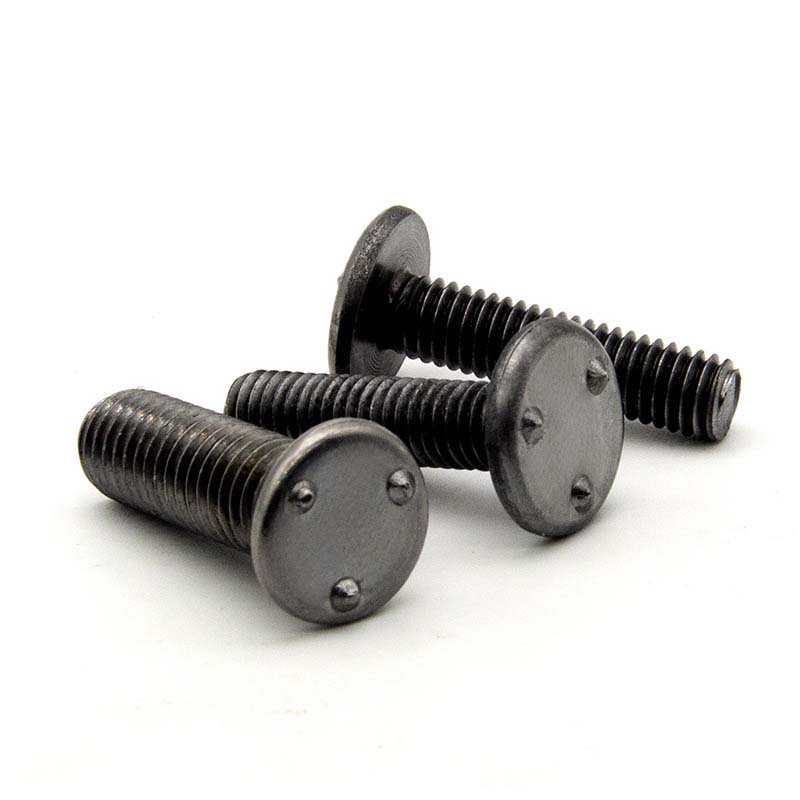

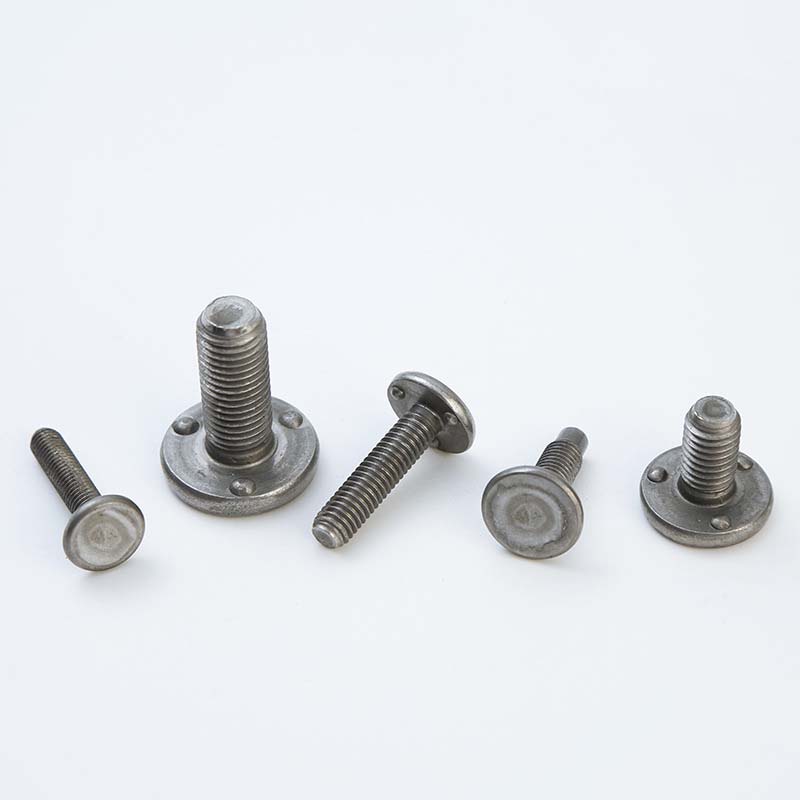

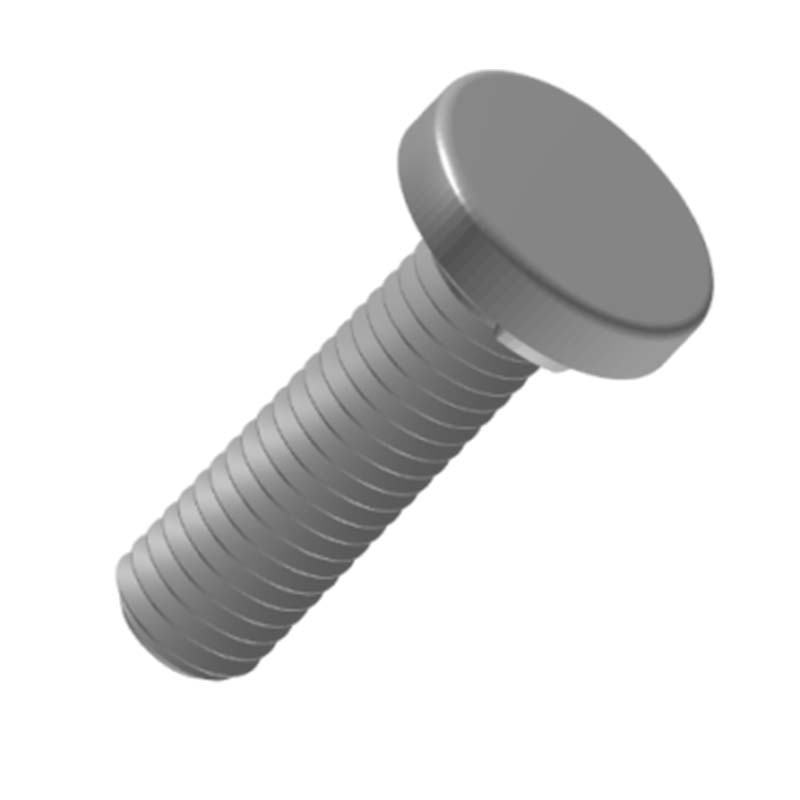

La testa della vite sottosalda a sporgenza ha la forma di una piastra rotonda, semplice e regolare; la vite è diritta e la superficie presenta filettature uniformi e continue, che vengono utilizzate per cooperare con dadi e altri componenti per ottenere il serraggio. Il design complessivo è semplice e pratico.

Applicazioni

Questa vite sottosaldata viene utilizzata nell'assemblaggio meccanico generale. Ad esempio, apparecchiature quali macchine utensili e macchine agricole vengono utilizzate per collegare l'involucro, la base e i componenti non critici della trasmissione. La loro stabilità garantisce il buon funzionamento dell'attrezzatura.

La vite sottosaldatura a proiezione viene utilizzata nell'industria manifatturiera del mobile. Durante l'assemblaggio di tavoli, sedie e corpi di mobili, i pannelli fissi e i telai vengono fissati saldamente. Le teste rotonde non sporgono, evitando graffi e garantendo la sicurezza e l'estetica dell'uso quotidiano. Possono essere utilizzati anche per riparare edifici. Edifici temporanei, strutture leggere in acciaio o fissaggi di porte e finestre, nonché recinzioni, possono essere rapidamente collegati utilizzando questi metodi per soddisfare i requisiti di portanza e installazione delle fondazioni.

La vite di saldatura a proiezione è saldata saldamente e ha una connessione stabile. Attraverso il metodo di saldatura,il bullonepuò essere strettamente combinato con la parte saldata, formando una forza di connessione molto forte. È meno probabile che si allenti rispetto ai normali collegamenti a bullone. Aumentano l'area di contatto con la parte saldata. Quando si stringe il dado, possono distribuire più uniformemente la pressione e ridurre la pressione sulla superficie della parte saldata, evitando che la parte saldata venga danneggiata o deformata.

Parametri e caratteristiche del prodotto

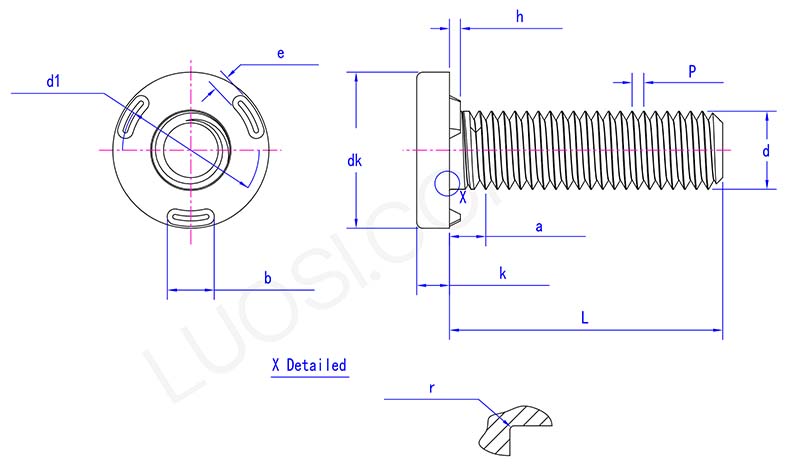

projection underweld screw parameter

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
non so massimo	12.4	14.4	16.4	20.4
non so min	11.6	13.6	15.6	19.6
kmassimo	2	2.2	3.2	4.2
kmin	1.6	1.8	2.8	3.8
e massimo	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
bmassimo	3.3	4.3	5.3	6.3
bmin	2.7	3.7	4.7	5.7
hmassimo	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 massimo	10	11.5	14	17.5
d1 minuto	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
massimo	0.6	0.7	0.9	1.2
un massimo	3.2	4	5	5

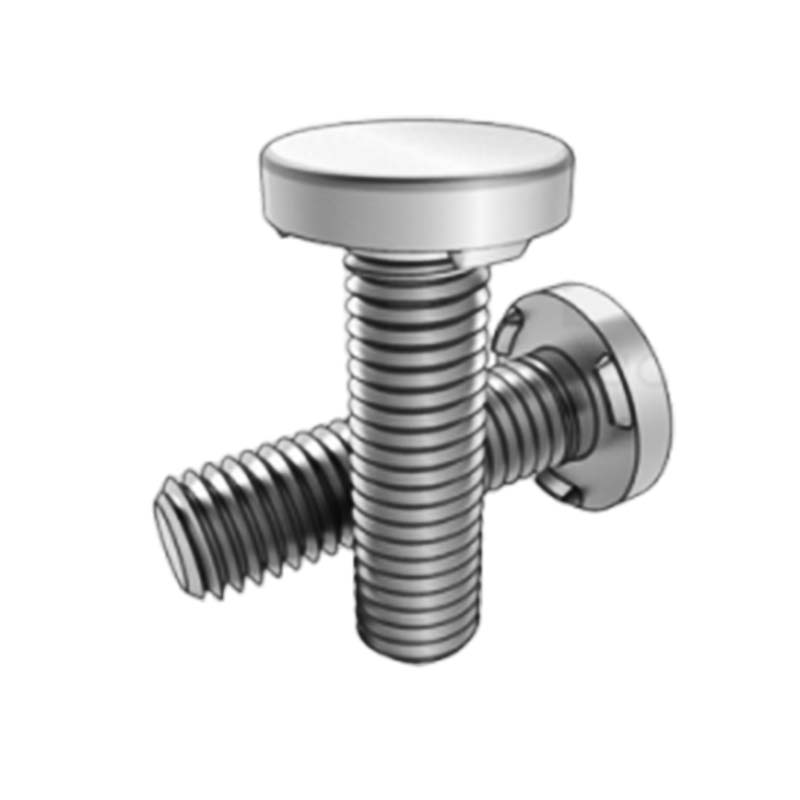

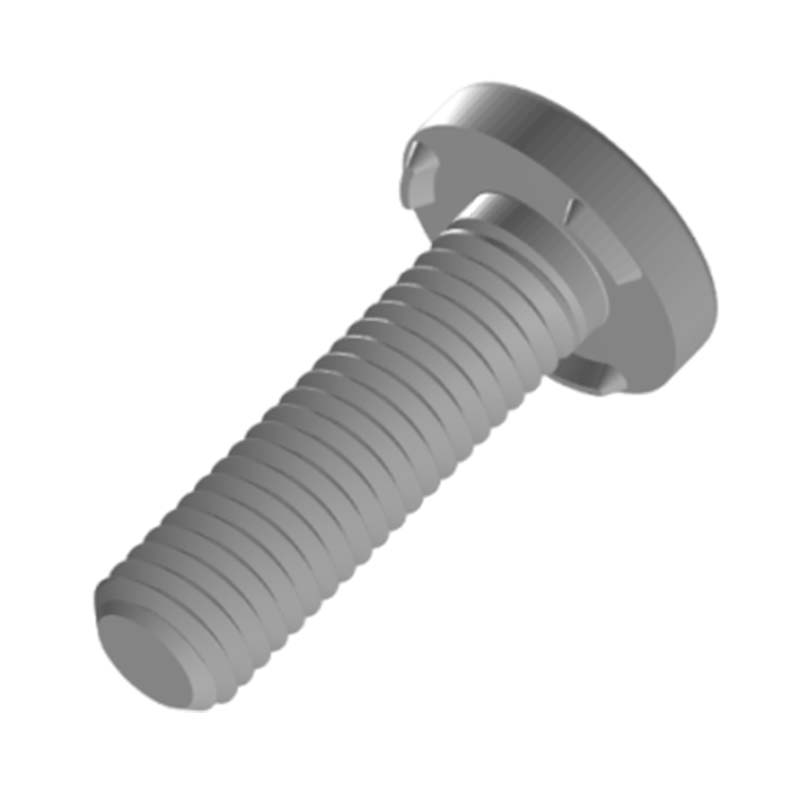

La struttura della vite sottosaldatura a proiezione è molto stabile. La testa rotonda è collegata verticalmente alla vite, formando una perfetta aderenza. Sotto sforzo, può distribuire efficacemente la pressione ed è improbabile che si deformi o si rompa, garantendo l'affidabilità della connessione. Per il funzionamento è possibile utilizzare chiavi normali e altri strumenti. Non è richiesta alcuna attrezzatura speciale. L'installazione e lo smontaggio sono relativamente semplici, il che lo rende conveniente per successive manutenzioni e regolazioni.
