Vite metrica per saldatura a proiezione di resistenza

La vite metrica per la saldatura a proiezione a resistenza è appositamente progettata per la saldatura a punti a resistenza. Le piccole sporgenze sulla base si scioglieranno durante il processo di saldatura, formando un legame saldo con la superficie metallica. Xiaoguo® Company dispone di un ampio stock.

Modello:BS 7670-1-2004

Invia richiesta

Descrizione del prodotto

La vite metrica per saldatura a resistenza a proiezione è composta principalmente da un corpo vite e da una testa con una particolare struttura a sporgenza. La parte del corpo della vite ha una filettatura metrica standard, comoda per l'abbinamento con quella corrispondentenocio componenti con filettatura interna.

Parametri del prodotto

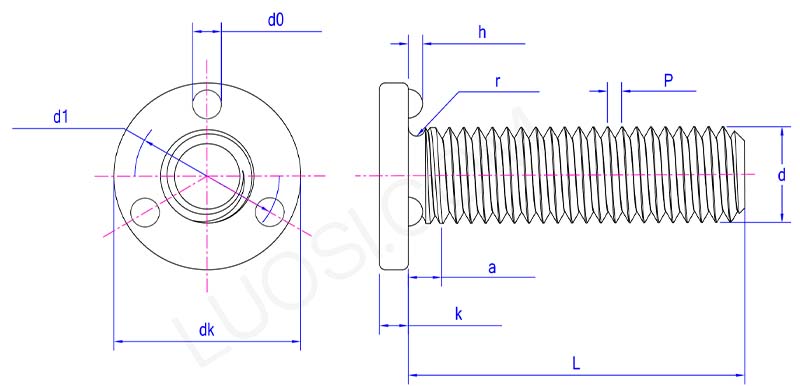

metric screw for resistance projection welding parameter

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
un massimo	1.25	1.75	2	2.5	3.13	3.75	4.38
non so massimo	6.37	8.45	10.45	12.55	16.55	20.65	24.65
non so min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
kmassimo	1.32	1.72	2.12	2.52	3.35	4.15	4.95
kmin	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 massimo	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 minuto	4.5	6	7.5	9	12	15	18
d0 massimo	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
hmassimo	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
massimo	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Caratteristiche del prodotto

La vite metrica per la saldatura a proiezione a resistenza è l'unica sporgenza sulla testa. Queste sporgenze hanno forme regolari e dimensioni uniformi. Durante la saldatura possono concentrare con precisione la corrente, garantendo un processo di saldatura stabile e affidabile e migliorando significativamente la qualità della saldatura. A causa della forza concentrata sulle sporgenze, il processo di saldatura ha un impatto termico relativamente ridotto sulle altre parti del pezzo.

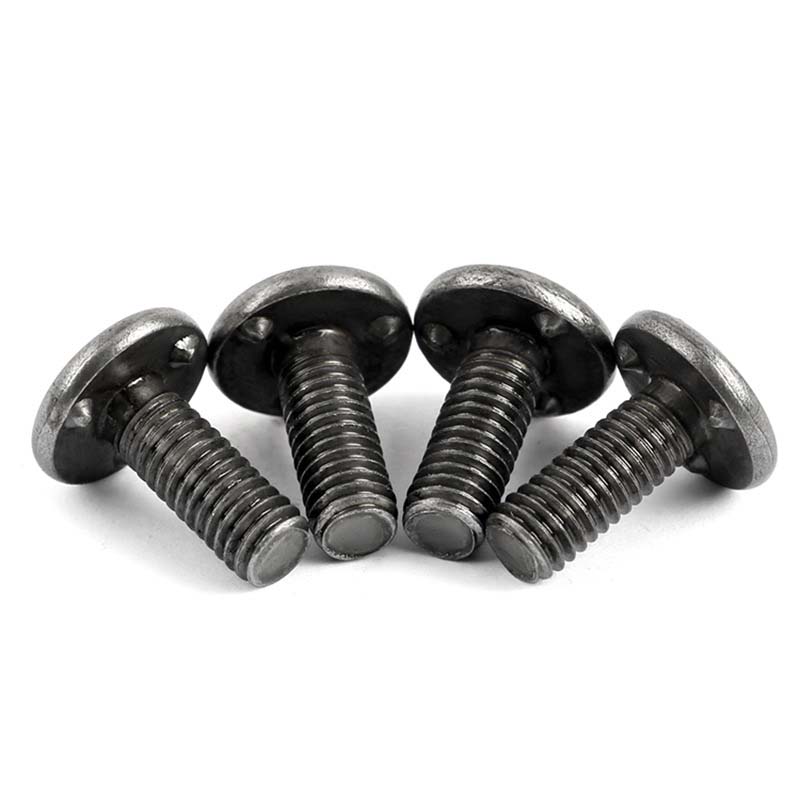

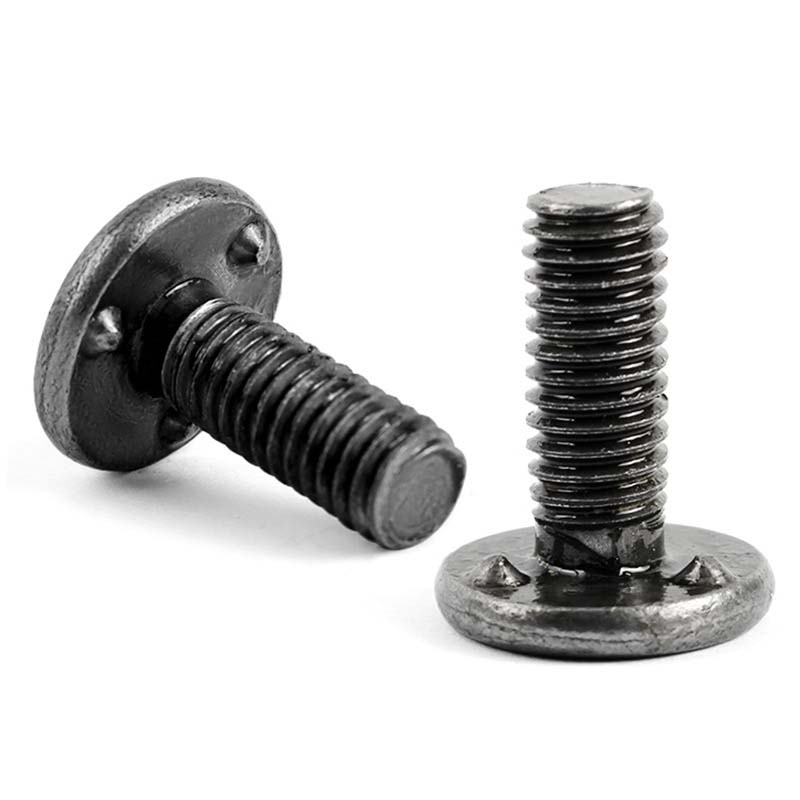

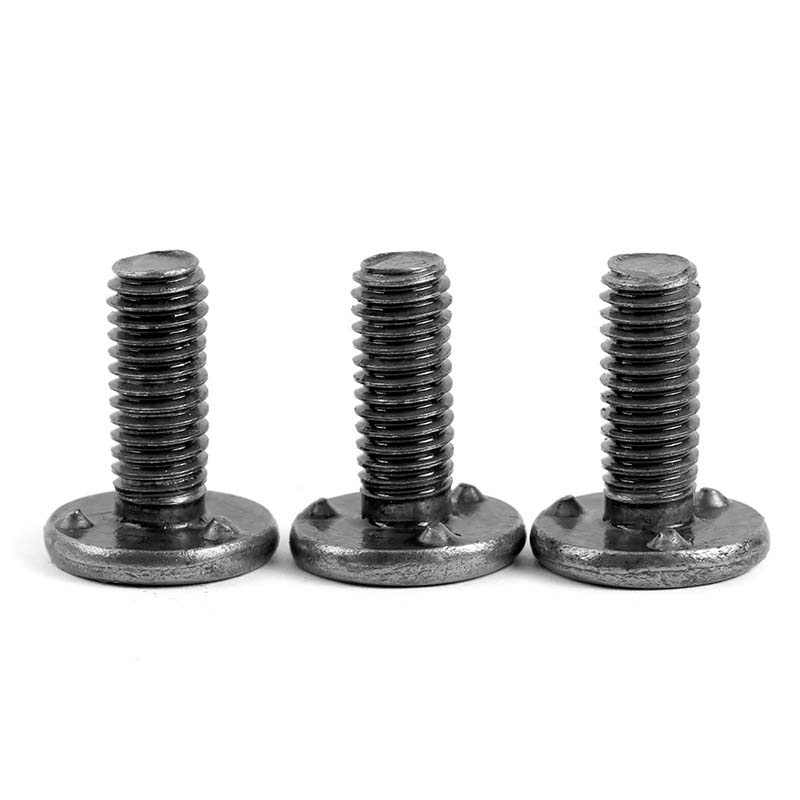

Queste viti metriche hanno tre piccole sporgenze vicino alla testa. Utilizzare una pistola per saldatura per premerli sul metallo. Le sporgenze focalizzeranno immediatamente il calore, sciogliendo la punta e facendo fondere la testa della vite con la superficie. Ciò crea rapidamente un punto filettato resistente e montato a incasso.

Rispetto alla saldatura convenzionale, la vite di saldatura a proiezione richiede una pistola di saldatura speciale, ma è più pulita/più veloce dei perni di saldatura ad arco. Non sono necessari gas protettivi o distanziatori ceramici. La saldatura plug-in può controllare con precisione i punti di saldatura, garantendo ogni volta risultati costanti.

La vite metrica per la saldatura a proiezione a resistenza può essere utilizzata per le porte di manutenzione delle tubazioni HVAC. Utilizzarle per la saldatura a punti a resistenza, che può ottenere un bloccaggio permanente. Saldare le viti M4 attorno all'apertura. Fissare lo sportello di ispezione con una rondella di sicurezza. I fili non si allenteranno quando il filtro verrà sostituito ogni trimestre. Riduci le chiamate di manutenzione del 90%.
