Vite di saldatura della proiezione inferiore

La vite di saldatura a proiezione inferiore può essere saldata sulla superficie del metallo e la sua estremità filettata può essere utilizzata per collegare altri componenti. Sono adatti per luoghi in cui attrezzature meccaniche, strutture in acciaio o pannelli industriali richiedono una base robusta e permanente. Xiaoguo® è un marchio affidabile, i prodotti soddisfano gli standard di qualità pertinenti.

Modello:QC/T 598-1999

Invia richiesta

Descrizione del prodotto

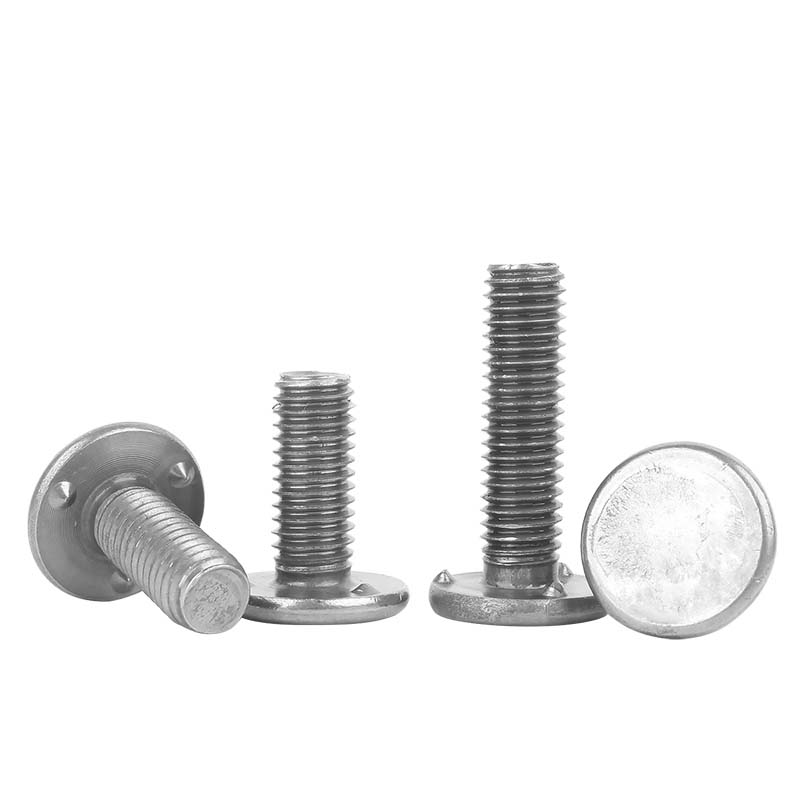

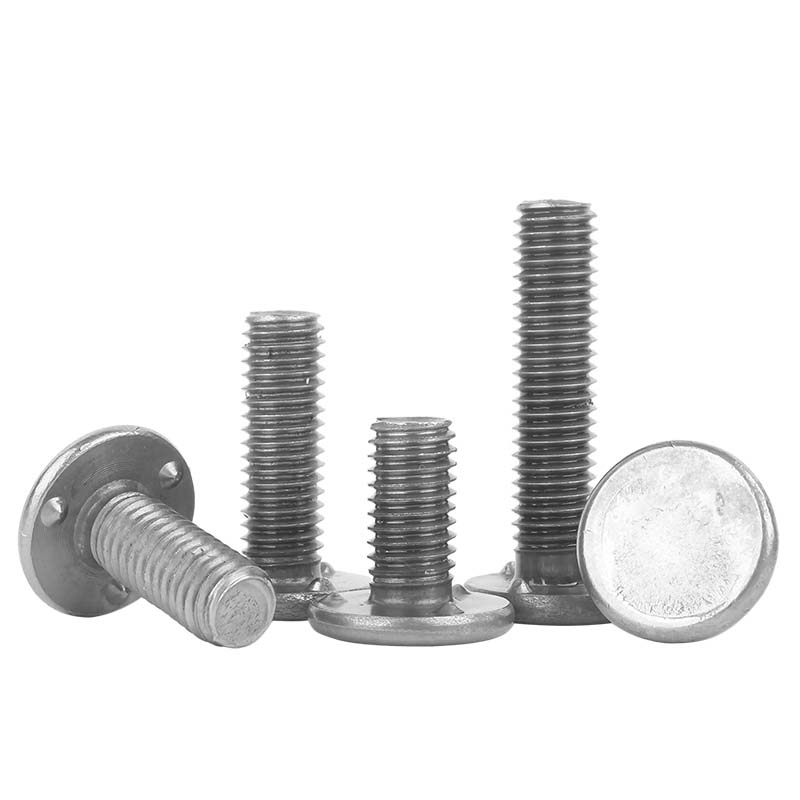

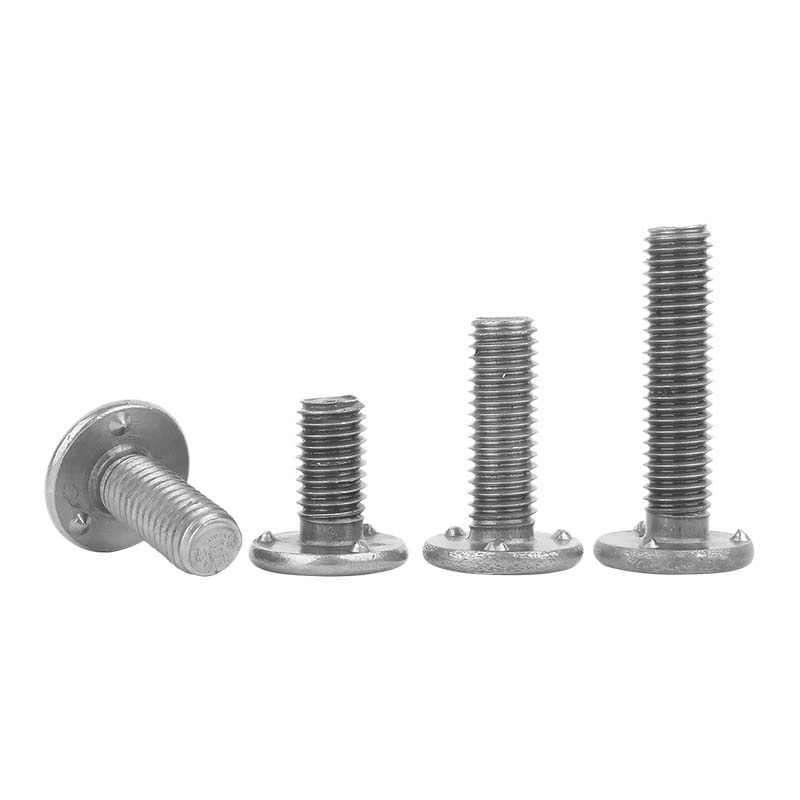

La testa della vite di saldatura a proiezione inferiore è circolare, liscia e regolare, con punti di saldatura e viene utilizzata in scenari come saldatura e fissaggio. La vite è di forma cilindrica, con filettature regolari sulla sua superficie. I fili sono continui e uniformi.

Parametri del prodotto

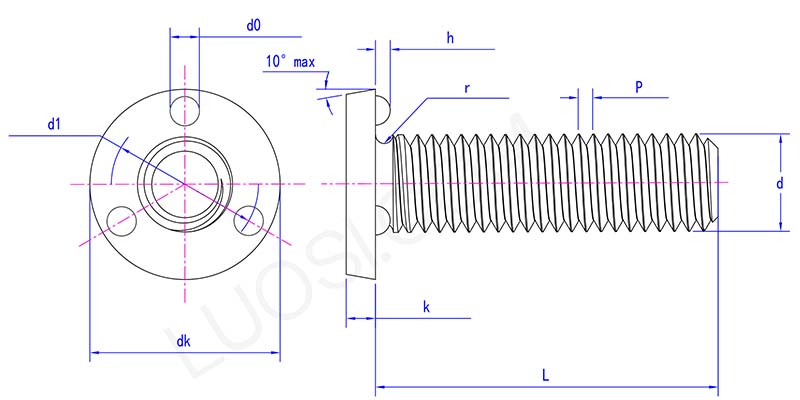

bottom projection weld screw parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
non so massimo	11.5	12.5	14.5	19	21	24
non so min	11.23	12.23	14.23	18.67	20.67	23.67
kmassimo	2	2.5	2.5	3.5	4	5
kmin	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 massimo	8.75	9.75	10.75	14.25	16.25	18.75
d1 minuto	8.5	9.5	10.5	14	16	18.5
hmassimo	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 massimo	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Applicazioni

Quando si realizzano progetti di strutture in acciaio come ponti ed edifici di grandi dimensioni, vengono utilizzate viti di saldatura a proiezione inferiore. Possono garantire che tutti i componenti della struttura in acciaio siano collegati saldamente, in grado di resistere a carichi e sollecitazioni di grandi dimensioni e garantire la sicurezza e la stabilità della struttura dell'edificio.

L'assemblaggio di tutti i tipi di apparecchiature meccaniche non può fare a meno delle viti per saldatura a proiezione. Ad esempio, i vari componenti di apparecchiature come macchine utensili, motori e macchinari di grandi dimensioni sono strettamente collegati tramite bulloni per garantire il normale funzionamento dei macchinari. Ad esempio, durante il processo di assemblaggio del motore, i bulloni vengono utilizzati per collegare con precisione vari componenti, garantendo la stabilità e l'affidabilità del motore durante il funzionamento.

La vite di saldatura a proiezione viene utilizzata nell'industria petrolchimica. Per i collegamenti di varie apparecchiature come serbatoi di stoccaggio, tubazioni, valvole, ecc. sono necessari bulloni speciali resistenti alle alte temperature e alla corrosione. Questi bulloni possono garantire il funzionamento stabile dell'apparecchiatura in ambienti chimici complessi e prevenire incidenti come perdite.

Caratteristica del prodotto

I punti di saldatura delle viti di saldatura a proiezione inferiore possono essere utilizzati per pre-saldare i bulloni sul pezzo, facilitando le successive operazioni di assemblaggio. La vite ha filettature regolari e continue uniformi, con cui è possibile abbinarlenocie altri componenti. Si adattano a materiali di diverso spessore e soddisfano diverse esigenze di assemblaggio.
