Vite di saldatura a proiezione superiore

La vite di saldatura a proiezione superiore è progettata specificamente per la saldatura di testa frontale. La superficie del bullone presenta piccole sporgenze che possono fondersi e aderire alla superficie metallica. Sono adatti per componenti automobilistici, parti di telai elettrici o pannelli metallici. Il fornitore Xiaoguo® fornisce campioni gratuiti.

Modello:Q 199-1999

Invia richiesta

Descrizione del prodotto

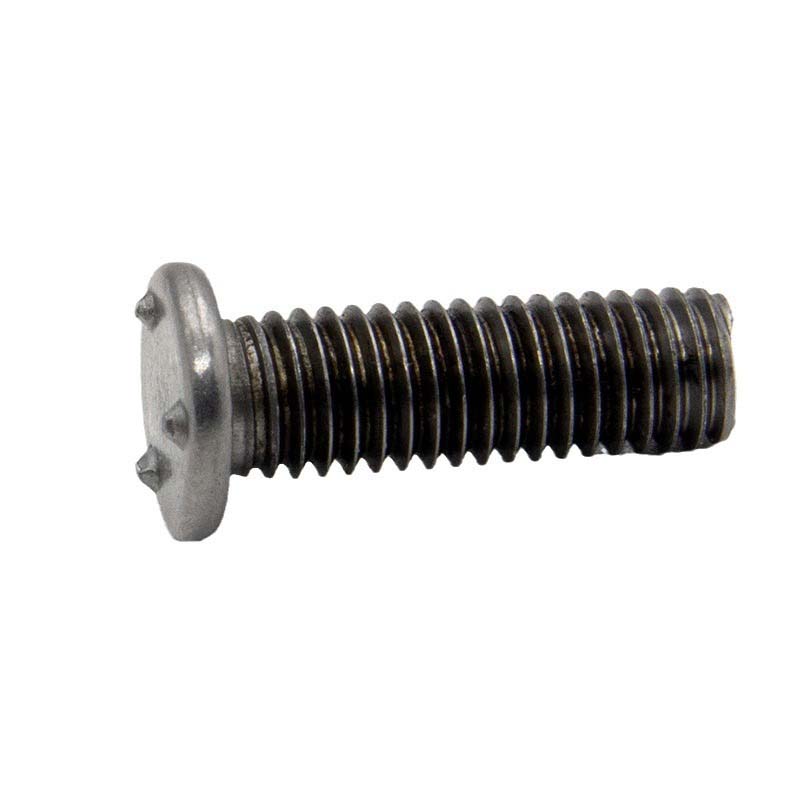

TLa vite di saldatura a proiezione superiore è composta principalmente da una vite e da una testa con una piattaforma di saldatura sporgente. La parte della vite ha una filettatura standard e nella parte superiore sono presenti un numero e una forma specifici di sporgenze saldate, tutte della stessa altezza.

Vantaggio e applicazioni

Questa vite di saldatura a proiezione sopra la testa è robusta ed efficiente. Durante il processo di saldatura, la corrente si concentra sulla piattaforma di saldatura convessa, che consente di collegare saldamente tra loro i bulloni e le parti saldate in un tempo molto più breve rispetto ai normali metodi di saldatura. Le tre stazioni di saldatura convesse possono aiutare i bulloni a trovare automaticamente la posizione corretta.

Le viti di saldatura a proiezione superiore vengono utilizzate nell'industria manifatturiera automobilistica. Nella produzione delle carrozzerie delle automobili, questo tipo di bullone è ampiamente utilizzato per collegare vari componenti. Ad esempio, nell'installazione dei seggiolini per auto. Innanzitutto, il bullone viene saldato alla carrozzeria dell'auto mediante saldatura sporgente. Quindi, i fori di installazione del sedile vengono allineati con il bullone e viene serrato un dado per fissare saldamente il sedile, assicurando che il sedile non si muova durante il movimento dell'auto.

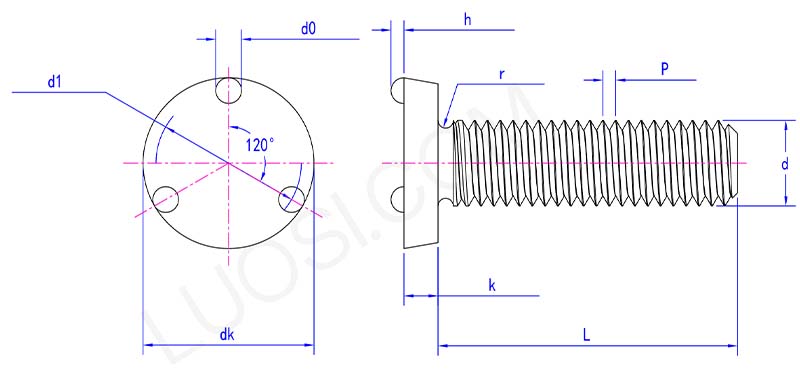

top projection weld screw parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
non so massimo	11.5	12.5	14.5	19	21	24
non so min	11.23	12.23	14.23	18.67	20.67	23.67
kmassimo	2	2.5	2.5	3.5	4	5
kmin	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 massimo	8.75	9.75	10.75	14.25	16.25	18.75
d1 minuto	8.5	9.5	10.5	14	16	18.5
hmassimo	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 massimo	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

La vite di saldatura viene utilizzata nella produzione di elettrodomestici da cucina. Vengono utilizzati durante il processo di produzione di elettrodomestici da cucina, ad esempio nella produzione di dispositivi come forni, forni a microonde e lavastoviglie. Quando si installano i supporti dei tubi riscaldanti, le guide delle teglie e gli altri componenti all'interno del forno, questi verranno prima saldati sul rivestimento interno o sul guscio esterno del forno, quindi i componenti corrispondenti verranno fissati avvitandoli sulle parti filettate del forno.i bulloni.

Caratteristiche del prodotto

La caratteristica più distintiva della vite di saldatura a proiezione superiore è la sua esclusiva piattaforma di saldatura sporgente sulla testa. Queste saldatrici a punti hanno forme regolari e dimensioni uniformi. Durante il processo di saldatura possono concentrare con precisione la corrente, garantendo un risultato di saldatura stabile e affidabile con una qualità di saldatura garantita. A causa della presenza della stazione di saldatura convessa, il danno alla superficie delle parti saldate durante il processo di saldatura è relativamente piccolo e l'aspetto e le prestazioni delle parti saldate possono essere mantenuti meglio.
