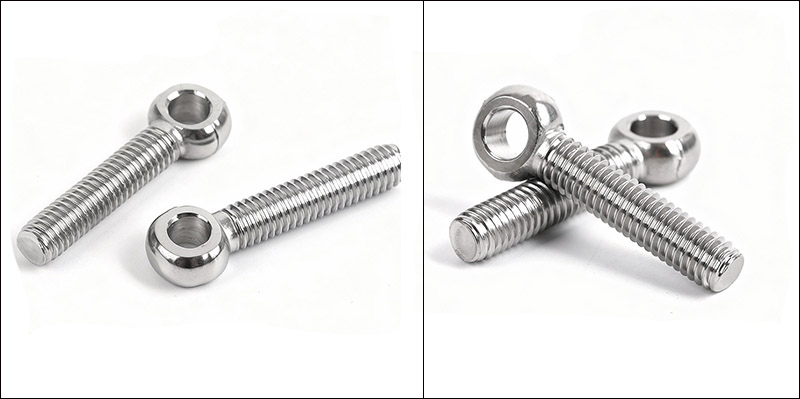

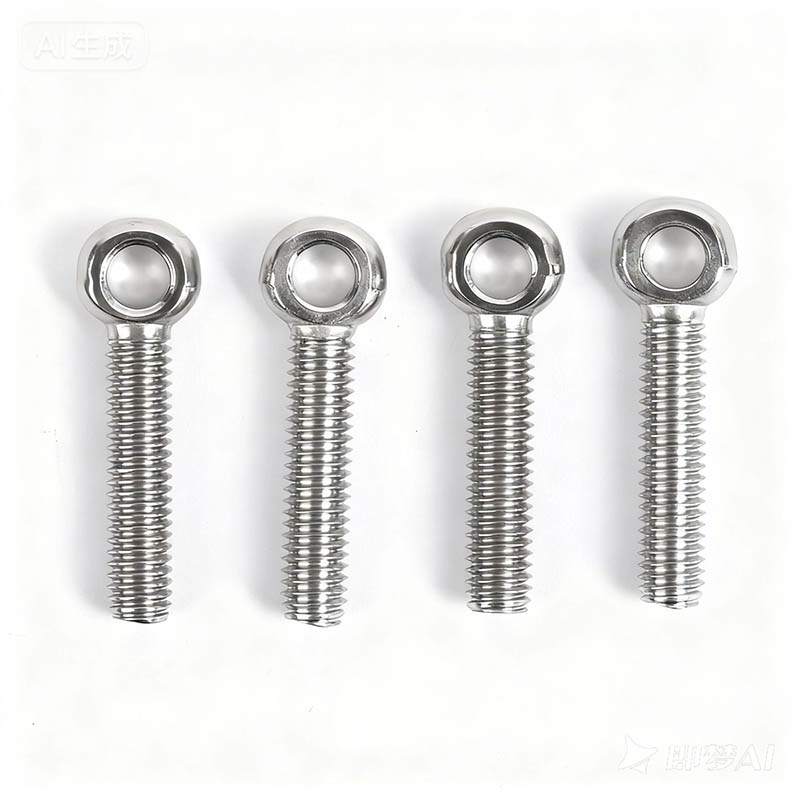

Golfare a codolo dritto

Il golfare a codolo cilindrico Xiaoguo® presenta una tolleranza precisa di 6 g nella filettatura. Può essere facilmente avvitato manualmente. Risparmia tempo e fatica, migliora l'efficienza del lavoro, è semplice e facile da usare e viene fornito con una rondella di sicurezza. Allo stesso tempo, supporta l'acquisto di prova per piccoli lotti di campioni.

Invia richiesta

Descrizione del prodotto

Specifiche di installazione e utilizzo

L'installazione e l'uso corretti del golfare a codolo cilindrico sono fondamentali per garantire la sicurezza. Si prega di leggere le seguenti linee guida:

（1）Completamente serrato

Assicurarsi che il bullone di sollevamento sia completamente innestato nel foro filettato del pezzo. L'estremità filettata deve essere a filo o leggermente più in basso rispetto alla superficie di installazione. Per l'installazione a foro passante, è necessario utilizzare un dado insieme.

（2）Profondità di innesto della filettatura

Acciaio: almeno 1 volta il diametro della filettatura

Ghisa, ottone, bronzo: almeno 1,5 volte il diametro della filettatura

Lega di alluminio, lega di magnesio, zinco, plastica: almeno 2 volte il diametro della filettatura

（3）Utilizzando una chiave dinamometrica

Stringere i bulloni secondo i valori di coppia standard consigliati. Non è consigliabile fare affidamento sulla forza della mano. Sia la coppia eccessiva che quella insufficiente possono avere effetti negativi sui bulloni.

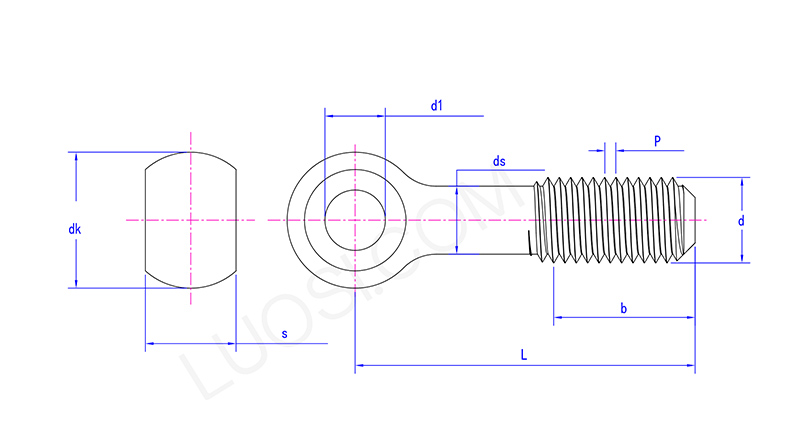

Straight Shank Eyebolt

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 massimo	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 minuto	8	10	12	16	18	22	25	28	30	32	35
non so massimo	18	20	25	32	40	45	50	55	60	65	70
non so min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
è massimo	11	14	17	19	24	28	30	34	38	41	46
è minimo	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds massimo	8	10	12	16	20	24	27	30	33	36	39

（4）Direzione del carico

Il Golfare a Codolo cilindrico può sopportare solo carichi assiali verticali e non deve essere sottoposto a trazione obliqua. Se è necessario il sollevamento angolare, è necessario utilizzare il golfare a spalla o l'anello di sollevamento girevole.

（5）Ispezione prima dell'uso

Prima di ogni utilizzo è necessario effettuare un controllo visivo, con particolare attenzione a: se gli anelli di sollevamento sono deformati, crepati o fortemente usurati; se i fili sono allentati, arrugginiti o danneggiati; e se le indicazioni del carico di lavoro sono chiare e leggibili. Se si riscontrano crepe, piegature o danni alla filettatura nei bulloni dell'anello di sollevamento, è necessario eliminarli immediatamente.

（6）Manutenzione regolare

Stabilire un programma di ispezione regolare per condurre test professionali sui bulloni di ancoraggio soggetti a uso a lungo termine.

（7）Divieto di modifica

È severamente vietato eseguire qualsiasi forma di modifica sul golfare a codolo cilindrico, come saldatura, riscaldamento o piegatura.

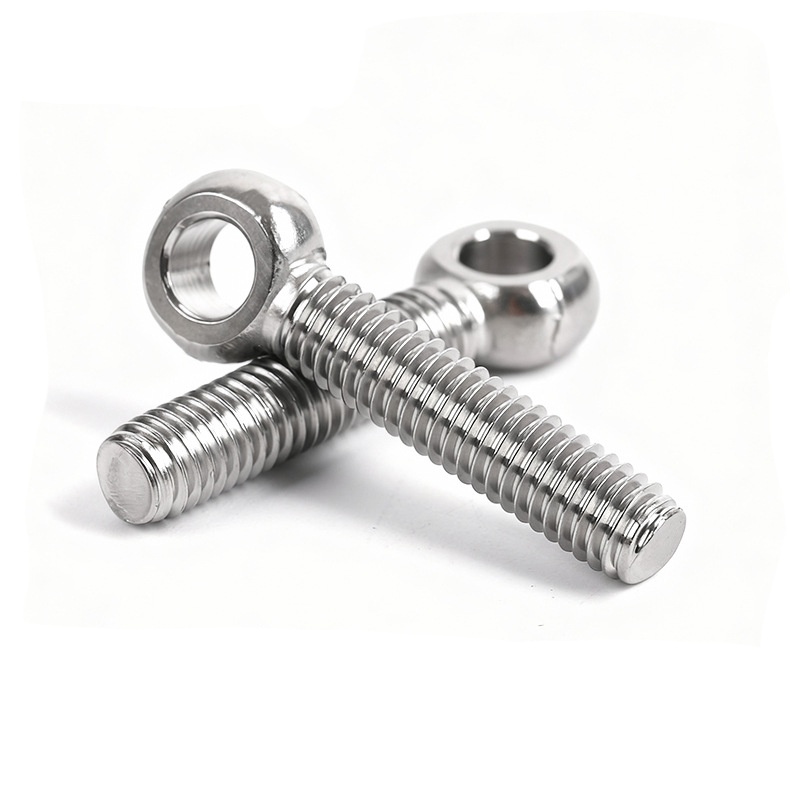

Straight Shank Eyebolt

Domande frequenti

（1）Qual è il limite di carico di lavoro (WLL) del golfare a codolo cilindrico?

Secondo la norma DIN 580, la portata di sollevamento verticale per M10 è di 230 kg (circa 0,23 tonnellate); secondo ASTM A489, la portata di un bullone ad anello di sollevamento standard britannico da 1/2″ è di circa 2.500 libbre (circa 1,13 tonnellate).

（2）I vostri prodotti possono essere riutilizzati?

Possono essere riutilizzati a condizione che venga condotta un'ispezione rigorosa prima di ogni utilizzo per garantire che non vi siano danni. Tuttavia, se gli anelli di sollevamento presentano evidenti deformazioni o torsioni, le filettature sono molto usurate, sono presenti crepe sulla superficie o appare ruggine, si consiglia di sostituirli.

（3）Potete produrre bulloni in dimensioni non standard o con materiali speciali?

Sì, possiamo. Se hai esigenze di personalizzazione, possiamo avere una discussione dettagliata. Completeremo l'attività in base alle vostre esigenze personalizzate.
