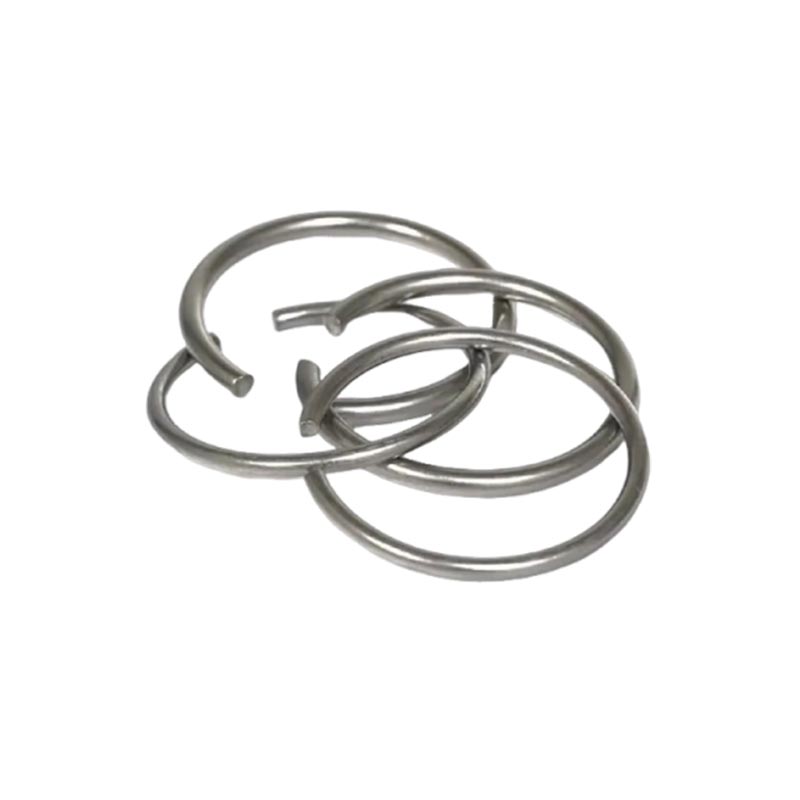

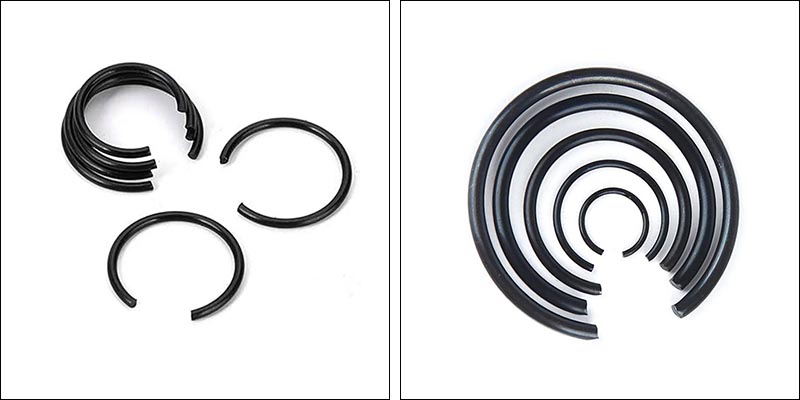

Alberi con anelli elastici a filo tondo

Gli alberi per anelli elastici a filo tondo sono un tipo di dispositivo di fissaggio per posizionamento assiale con una struttura semplice, basso costo e facile installazione. Sono realizzati avvolgendo e tagliando fili di acciaio per molle a sezione tonda e la loro forma è un anello a forma di C con un'apertura. Sfruttando la propria elasticità, possono inserirsi nelle scanalature semicircolari dell'albero per formare una "spalla" per fissare componenti come cuscinetti e ingranaggi, impedendo loro di muoversi assialmente sull'albero.

Struttura principale e principio di installazione

Facendo affidamento sulla deformazione elastica, gli alberi degli anelli elastici a filo tondo con un diametro esterno maggiore del diametro dell'albero si espanderanno una volta installati, inserendosi nella scanalatura semicircolare sulla parte superiore dell'albero e rimbalzando completamente sul fondo della scanalatura dopo il rilascio per ottenere il fissaggio.

Tipologia di apertura

Si divide in due tipologie: una con foro per utensile (che può essere montato e smontato utilizzando una pinza di bloccaggio) e l'altra senza foro (per facilitare l'installazione, solitamente viene lasciato all'estremità uno specifico angolo di taglio di bloccaggio).

Forma in sezione trasversale

L'uso del filo tondo contrasta nettamente con gli anelli di ritenzione a sezione quadrata/rettangolare formati mediante stampaggio.

Vantaggi del prodotto

Tenendo conto delle caratteristiche strutturali degli alberi con anelli elastici a filo tondo, vengono dimostrati i seguenti vantaggi e caratteristiche principali:

Alto rapporto qualità-prezzo

Gli alberi per anelli elastici a filo tondo sono realizzati in filo di acciaio come materia prima, che non genera quasi nessuno spreco di bordi o angoli. Ciò evita il costo elevato degli stampi e rappresenta un'opzione economica ed efficiente.

Installazione semplice

L'installazione e lo smontaggio possono solitamente essere completati utilizzando pinze di bloccaggio standard, che aiutano a migliorare l'efficienza del montaggio e della manutenzione.

 Spazio compatto

Ha un design compatto e non occupa molto spazio sull'albero o all'interno del foro. Ciò lo rende adatto agli spazi ristretti dove lo spazio è limitato.

 Caratteristiche di portata

La quantità di spinta che può sopportare è solitamente inferiore a quella che si ottiene con i tipi a sezione trasversale circolare o rettangolare. Quindi è più adatto per carichi da leggeri a medi.

Selezione dei materiali

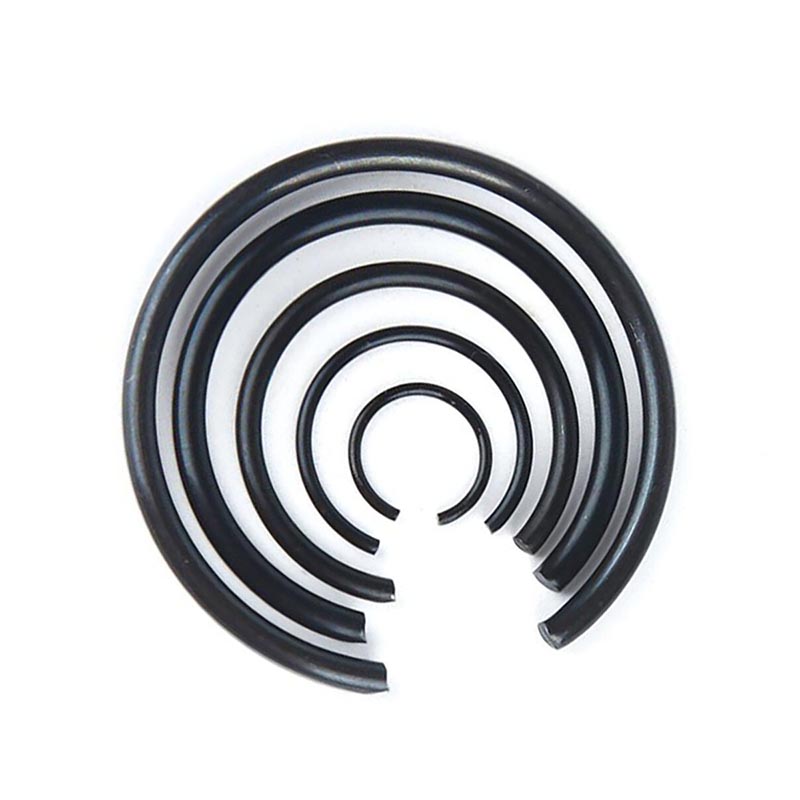

Gli alberi degli anelli elastici a filo tondo sono comunemente realizzati in acciaio per molle o acciaio inossidabile. Puoi anche scegliere finiture superficiali come l'ossido nero o la fosfatazione per conferire loro una certa protezione dalla ruggine.

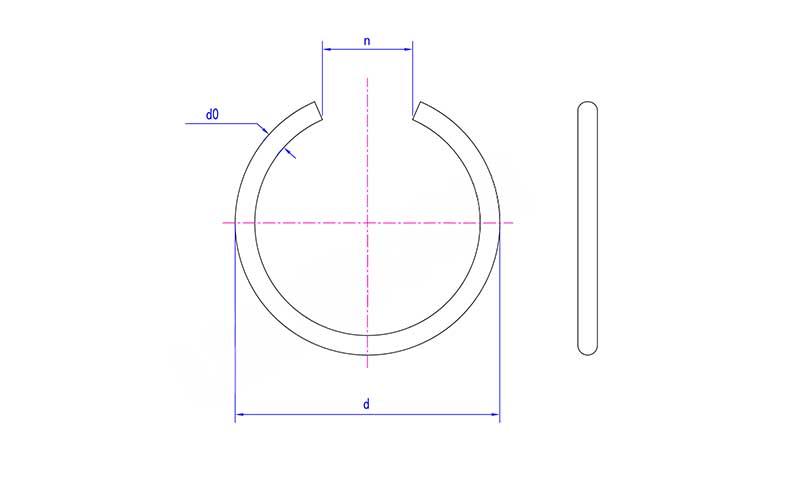

Lun	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmassimo	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
dmin	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
