Anelli elastici a filo tondo con anello elastico

Quella che segue è un'introduzione al principio di funzionamento degli anelli elastici a filo tondo con anello elastico.

1.Fondamento strutturale

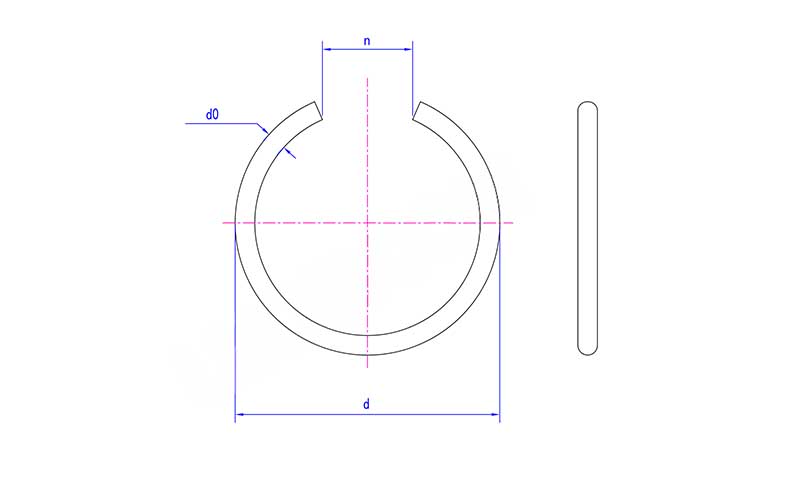

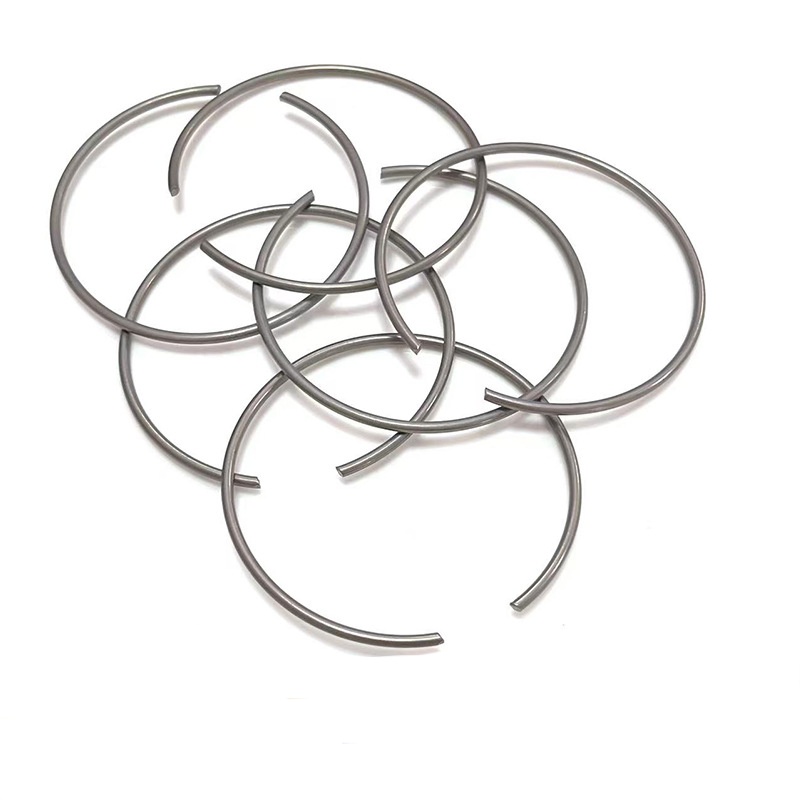

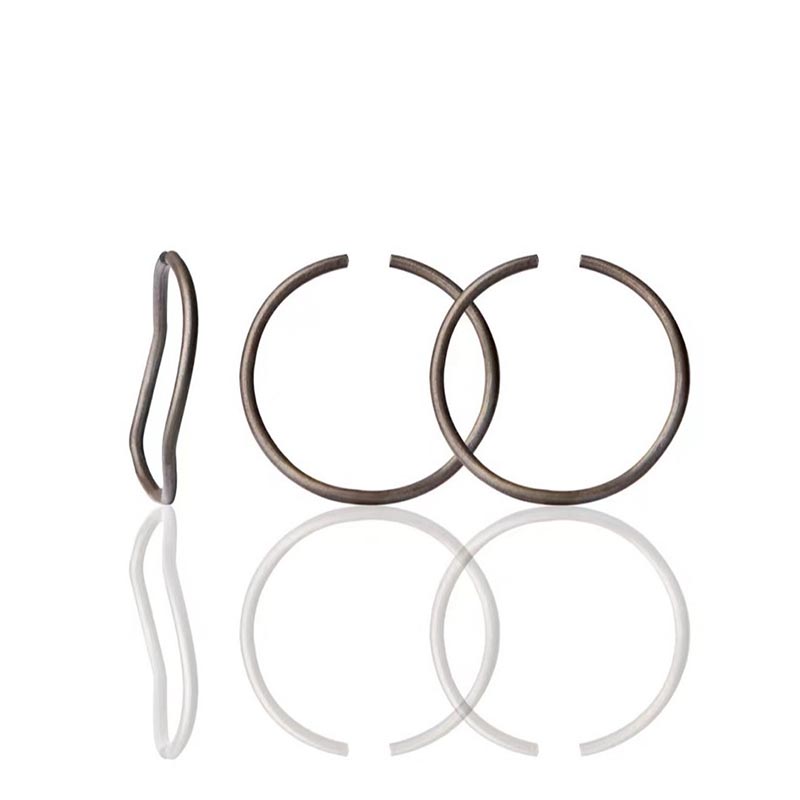

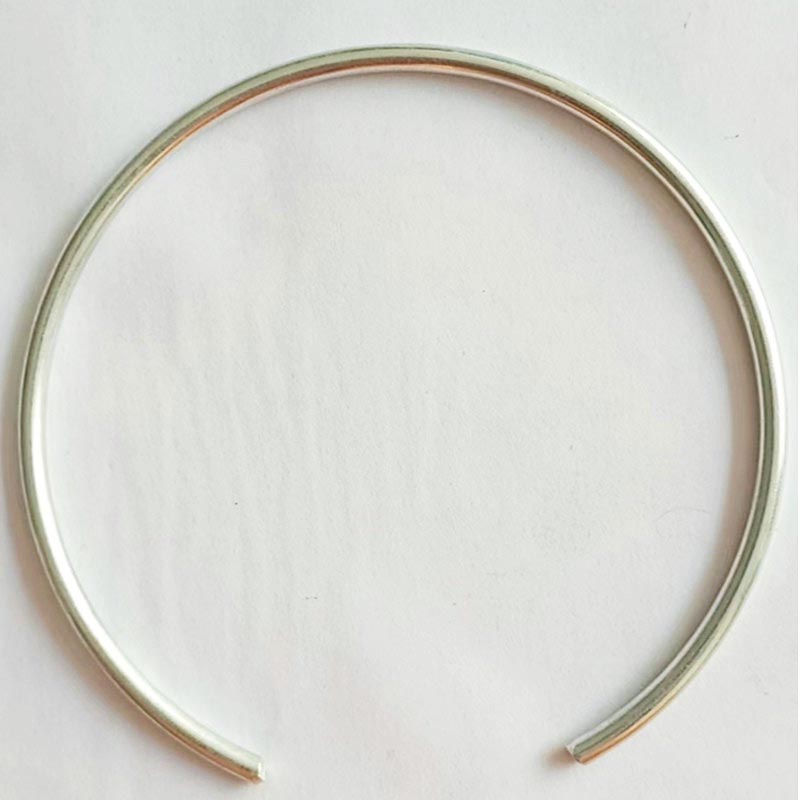

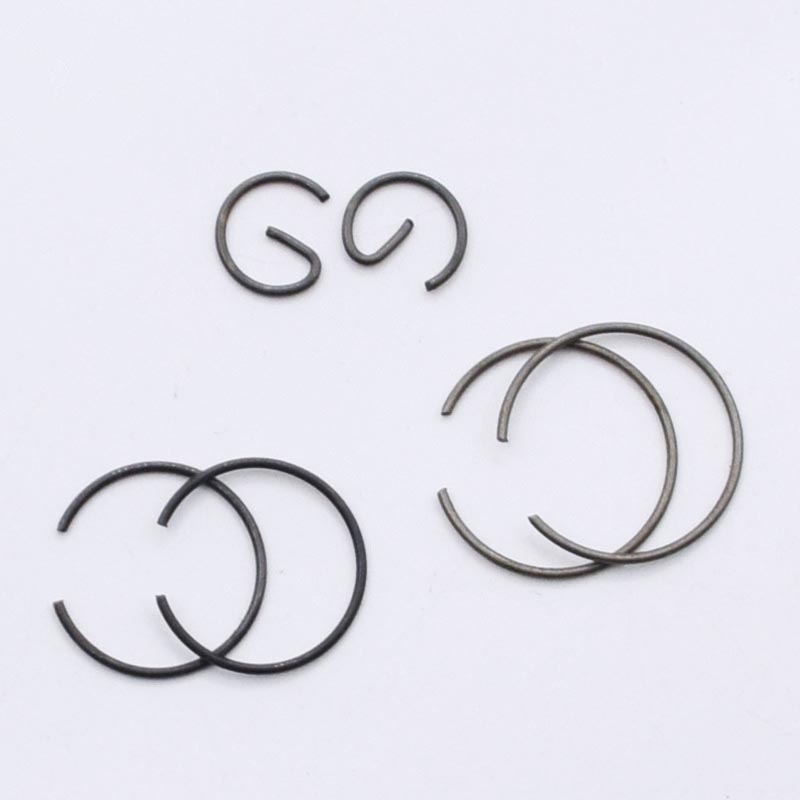

Gli anelli elastici a filo tondo Circlip sono formati avvolgendo un filo di acciaio per molle a sezione tonda in un anello circolare con un'apertura.

Allo stato libero, il suo diametro esterno è leggermente maggiore del diametro del foro di installazione target. Poiché la sezione trasversale è circolare, l'intero anello non presenta spigoli vivi e quindi non graffierà la parete del foro o le parti accoppiate durante l'installazione o l'uso.

2.Processo di installazione

Comprimere

Utilizzare le pinze a ganascia per afferrare entrambe le estremità dell'apertura e applicare la forza per stringere le pinze. A questo punto, gli anelli elastici a filo tondo Circlip vengono compressi radialmente, il loro diametro esterno diventa più piccolo e si trasforma in un anello circolare più piccolo del diametro del foro di installazione.

Inserire nel foro

Nello stato compresso, inserire l'anello di sicurezza nel suo insieme nel foro e spingerlo nella posizione della scanalatura circolare prelavorata.

Pubblicazione

Rilasciare il morsetto di bloccaggio. L'anello di ritenzione perde il vincolo della forza esterna e, facendo affidamento sull'energia potenziale elastica immagazzinata, si espande verso l'esterno.

Poiché il diametro esterno allo stato libero è maggiore del diametro del foro, l'anello di ritenzione si adatterà perfettamente al fondo della scanalatura e non potrà essere estratto dal foro.

Completamento del posizionamento

Dopo che l'anello di ritenzione è stato inserito nella scanalatura, all'interno del foro si forma una superficie anulare liscia del gradino. La parte da posizionare deve essere strettamente attaccata a questo gradino, essendo quindi vincolata ad una certa posizione assiale all'interno del foro e non potendo scivolare verso l'esterno.

3. Ripartizione dei principi di funzionamento fondamentali

Stato libero: diametro esterno > diametro del foro, non può essere inserito direttamente nel foro

Stato compresso: diametro esterno < diametro del foro (utilizzando la deformazione elastica), la molla di bloccaggio applica forza, il diametro diminuisce

Inserisci nello slot: mantiene lo stato compresso e invia alla posizione della scanalatura

Dopo il rilascio, stato di funzionamento: il diametro esterno recupera > Diametro del foro (limitato dalla parete della scanalatura), la forza elastica di ripristino si converte in pressione radiale, facendo sì che gli anelli elastici a filo tondo con anello elastico aderiscano strettamente al fondo della scanalatura
