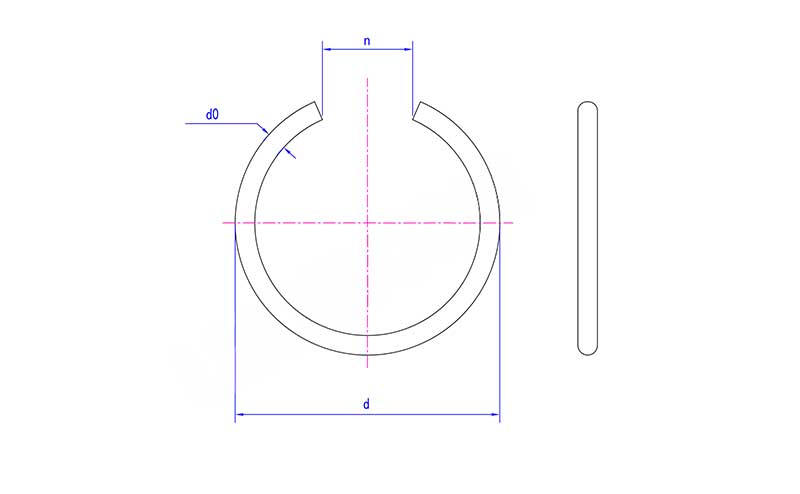

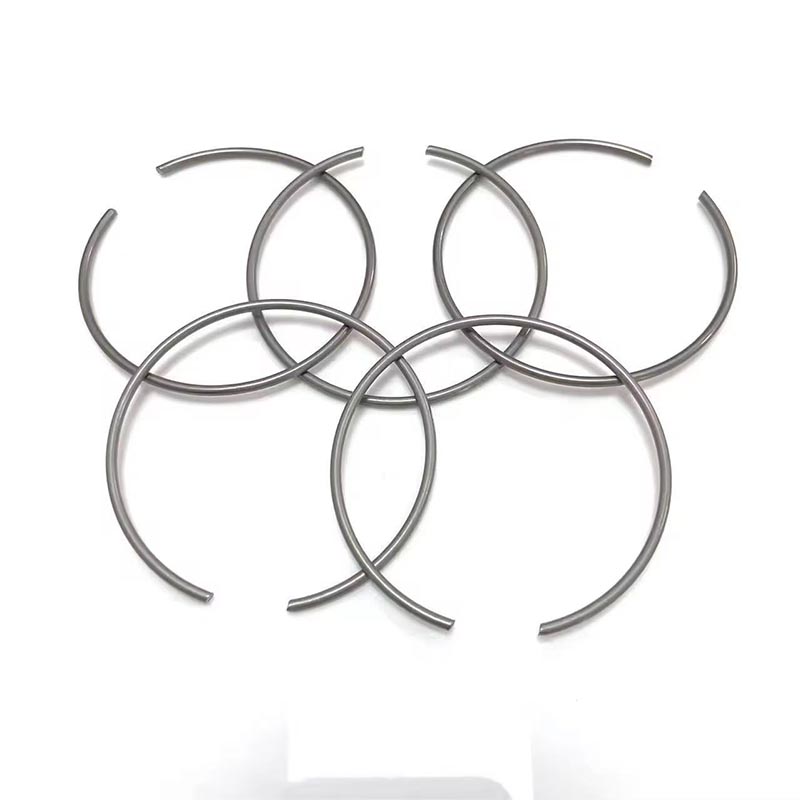

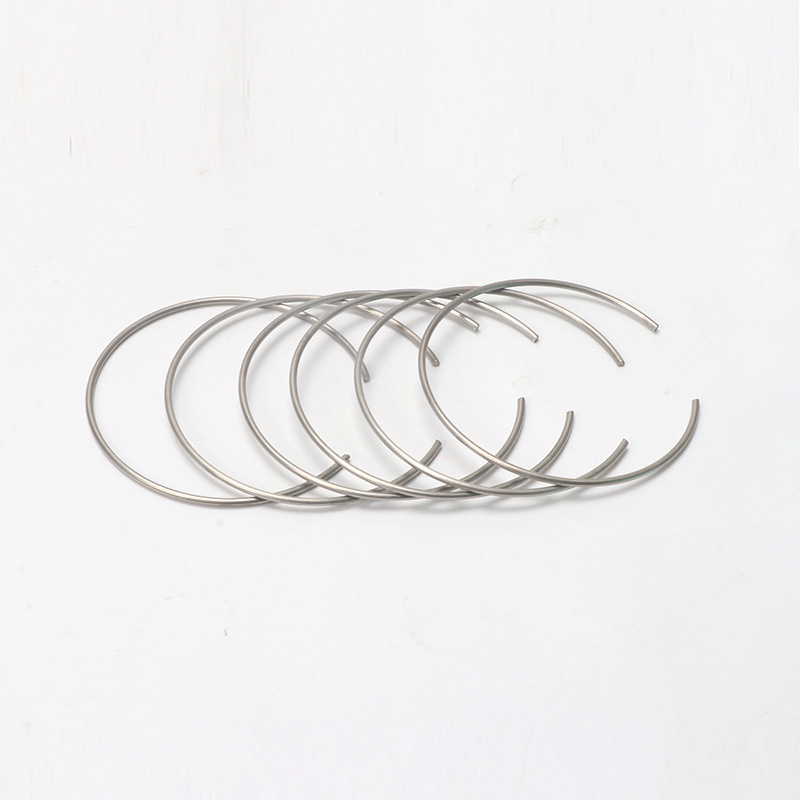

Anelli elastici interni con clip a filo tondo C

Queste sono le istruzioni di installazione per gli anelli elastici interni con clip a filo tondo C che abbiamo riassunto. È destinato come riferimento da parte di tecnici ingegneri e operatori in loco.

1.Ispezione pre-installazione

Gli anelli elastici interni con clip a filo tondo C devono essere installati nella scanalatura circolare prelavorata all'interno del foro. La dimensione della scanalatura determina direttamente la capacità di carico assiale e la durata dell'anello di serraggio.

I bordi della scanalatura devono essere smussati o arrotondati e la profondità, la larghezza e il raggio dell'angolo inferiore della scanalatura devono essere conformi agli standard.

2.Selezionare lo strumento corretto

È necessario utilizzare la pinza per anelli elastici interni.

Il diametro delle ganasce deve corrispondere al foro dell'anello elastico e le ganasce devono adattarsi perfettamente senza essere troppo allentate o troppo strette.

3.Istruzioni di installazione dettagliate

 Indossare occhiali di sicurezza.

Spingi le punte della pinza fino in fondo nei due fori per le orecchie dell'anello. Assicurati che siano seduti bene in modo che non scivolino fuori.

 Stringere le maniglie per comprimere l'anello fino a quando il suo diametro esterno è inferiore al foro.

 Tienilo premuto. Far scorrere l'anello nel foro e abbassarlo nella scanalatura. Fallo delicatamente in modo che l'anello non si inclini o si stacchi.

Rilasciare lentamente la maniglia del morsetto, consentendo all'anello elastico di aprirsi naturalmente all'interno della scanalatura.

Rimuovere le pinze di bloccaggio e controllare la qualità dell'installazione degli anelli elastici interni delle clip a filo tondo C.

Note per l'attenzione

1.Indossare sempre occhiali protettivi.

Gli anelli elastici interni con clip a filo tondo C possono volare ad alta velocità per diversi metri.

2.Non utilizzare i morsetti piegati.

Se la fascetta è distorta, presenta un'apertura eccessivamente grande o piccola, oppure presenta ammaccature evidenti, deve essere scartata e sostituita con una nuova.

3.Prestare attenzione alla direzione di installazione

Alcuni morsetti a forma di C hanno bordi affilati e bordi lisci. Gli spigoli vivi devono essere rivolti verso la direzione in cui viene applicata la spinta assiale, mentre i bordi lisci devono essere rivolti verso il fondo del foro. La direzione deve essere confermata prima dell'installazione.

4.Pulire la scanalatura prima dell'installazione

Olio, limatura di ferro e ruggine impediranno all'anello elastico di entrare completamente nella scanalatura

5.Confermare che la dimensione dell'apertura corrisponda alle dimensioni della scanalatura.

6.Utilizzare il tipo corretto di pinze

Gli anelli elastici interni delle clip a filo tondo C per i fori devono essere serrati utilizzando una pinza per anelli di ritenzione dei fori; nessun altro strumento deve essere utilizzato in sostituzione.
