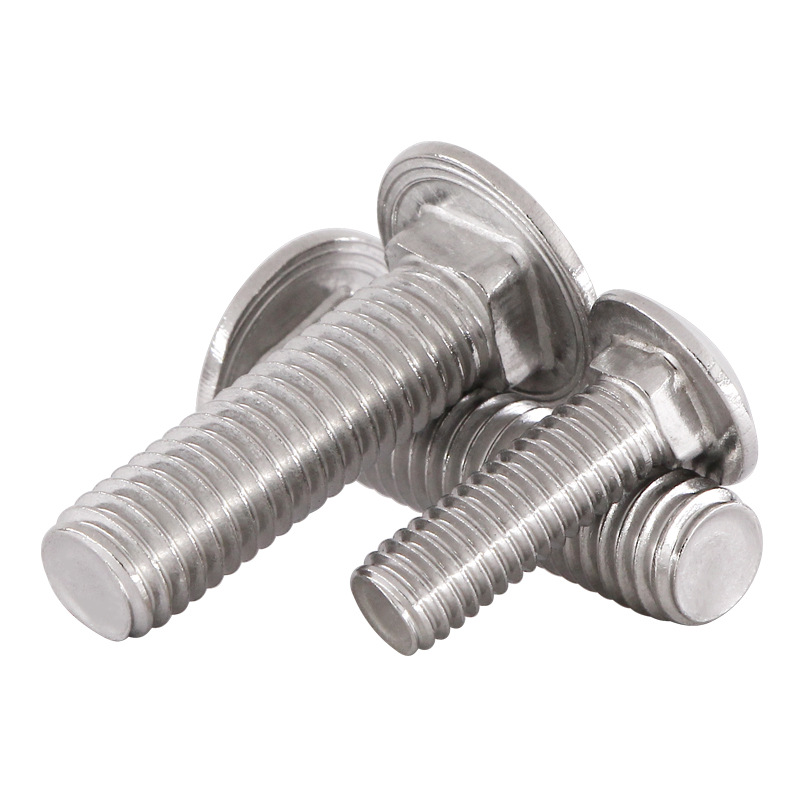

Bullone dell'allenatore della testa rotonda

Viene selezionato l'acciaio legato che ha subito il trattamento termico. Il bullone Xiaoguo® a testa tonda all'ingrosso ha un grado di prestazione di 10,9 e una resistenza alla trazione superiore a 1000 MPa. È adatto per macchinari pesanti, ponti e strutture ad alto carico.

Invia richiesta

Descrizione del prodotto

Bullone a testa tonda (un tipo di bullone a testa tonda) e Bullone a testa tonda appartengono alla stessa categoria di prodotti. La differenza principale sta nei nomi regionali: in Nord America è comunemente chiamato Carriage Bolt, mentre nei paesi del Commonwealth (come Regno Unito, Australia e Nuova Zelanda) è più comunemente usato il termine Round Head Coach Bolt. È un dispositivo di fissaggio con testa semisferica (testa tonda) e struttura quadrata antiallentamento nella parte inferiore del collo, specificatamente progettato per l'installazione su un solo lato.

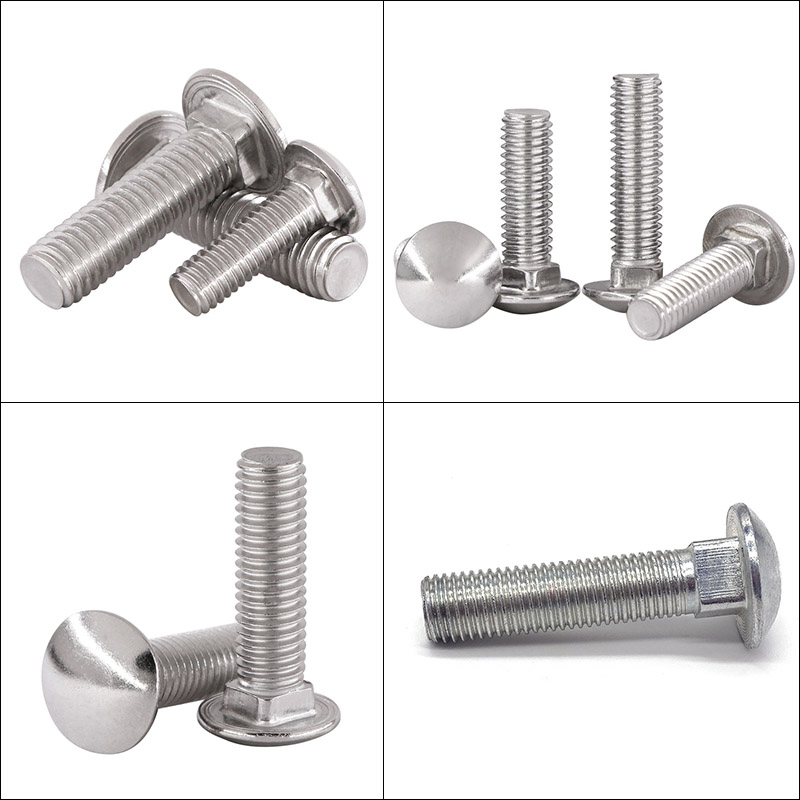

Round Head Coach Bolt

Caratteristiche strutturali

Il design strutturale del bullone Coach a testa tonda è incentrato sull'obiettivo principale di "installazione su un solo lato e antiribaltamento automatico" ed è composto principalmente dalle seguenti quattro parti funzionali:

（1）Testa

Forma: testa emisferica (testa rotonda) o testa rotonda con sommità piatta. La superficie è liscia, senza interfacce per utensili come fessure esagonali, quadrate o trasversali.

Funzione e scopo:

Fornire un'ampia superficie portante

Estetica e Sicurezza

Design liscio e arrotondato

（2）Collo (collo): la struttura antiscivolo più importante

Forma: Situata direttamente sotto la testa, è quadrata (Square) o quadrata a coste (Ribbed Square).

Funzione e scopo:

Funzione antirotazione meccanica

Non sono necessari strumenti ausiliari

Posizionamento preciso

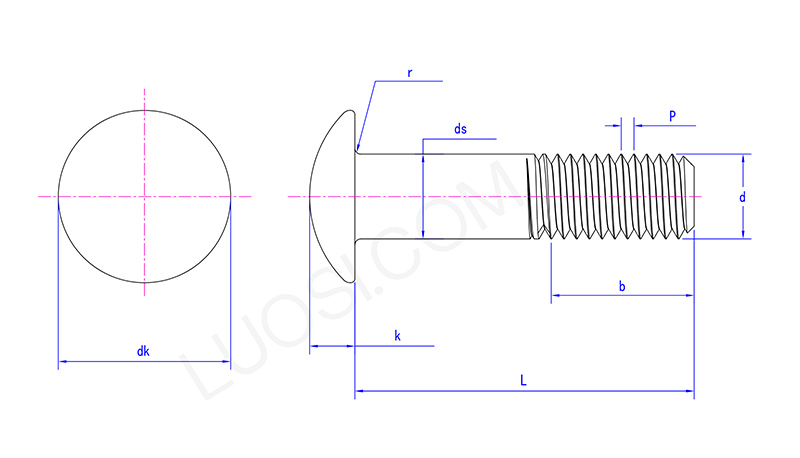

Round Head Coach Bolt

Lun	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
non so massimo	11.3	13.5	18	22.5	27	36	45	54
non so min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds massimo	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
kmassimo	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
kmin	2.5	3	4	5	6	8	10	12
massimo	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Sezione dell'albero (gambo/porzione non filettata)

Forma: situata tra il collo e la filettatura, è un albero cilindrico liscio con una superficie piana e senza filettatura.

Lunghezza: Si calcola sottraendo la lunghezza della filettatura b dalla lunghezza totale L del bullone. Specifiche diverse hanno rapporti standard.

Funzione e scopo:

Resistere al carico di taglio

Posizionamento preciso

Evitare l'applicazione di forza sulle filettature

（4）Porzione filettata

Forma: situata all'estremità del bullone Coach a testa tonda, è una filettatura metrica grossolana standard (ISO) o una filettatura UNC standard americana.

Lunghezza (b):

La norma prevede: Quando L ≤ 125 mm, b ≈ 2d + 6 mm (d è il diametro nominale); quando L > 125mm, b ≈ 2d + 12mm.

La lunghezza della filettatura del prodotto reale può essere estesa in base alle esigenze del cliente (filettatura completa personalizzata).

Funzione e scopo:

Genera forza di serraggio cooperando con il dado

Regolare la forza di precarico

Confronto strutturale

Il vantaggio del bullone Coach a testa tonda risiede nella sua struttura unica. Quindi, rispetto ad altri tipi di bulloni, quali sono le differenze? Dai un'occhiata alla tabella seguente e lo scoprirai!

Elementi di confronto	Bullone a testa tonda	bullone a testa esagonale	bullone esagonale interno
Forma della testa	Testa rotonda emisferica	esagonale	testa cilindrica con foro esagonale interno
Metodo anti-allentamento	Antiallentamento meccanico con collo quadro	richiede il fissaggio della testa con una chiave inglese	richiede l'utilizzo di una chiave esagonale interna per fissare la testa
Numero di installatori	1	2	1
Può essere preforato?	SÌ	NO,	NO,
Applicazioni tipiche	Legno, arredi per esterni, recinzioni	Struttura in acciaio, assemblaggio meccanico	Macchinari di precisione, stampi
