Fune metallica in acciaio per aeromobili mission-critical

L'eccezionale rapporto resistenza/peso e la resistenza alla fatica della fune metallica in acciaio per aeromobili Mission Critical sono fondamentali per i sistemi di controllo di volo e altri gruppi critici per la sicurezza. Specializzato in elementi di fissaggio e cavi per aeromobili di livello aerospaziale, Xiaoguo®, un produttore esperto nella catena di fornitura dell'aviazione, soddisfa le rigorose esigenze dell'industria aeronautica.

Modello:YB/T5197-2005

Invia richiesta

Descrizione del prodotto

La fune metallica in acciaio per aeromobili mission-critical è un componente cruciale nei sistemi di controllo di volo principali e ausiliari di molti aeromobili. Viene utilizzato per azionare dispositivi meccanici come elevatori, alettoni e timoni.

Deve essere resistente, fabbricato con precisione e avere una durata a fatica prevedibile sotto flessione: questi fattori sono importanti perché garantiscono che le istruzioni del pilota possano essere trasmesse in modo accurato e affidabile alle superfici di controllo. Se la fune metallica dell’aereo dovesse cedere a questo punto, le conseguenze potrebbero essere catastrofiche.

Questo è anche il motivo principale per cui la produzione, il collaudo e l'installazione delle funi metalliche per aeromobili devono rispettare rigorosamente gli standard più elevati dell'Amministrazione dell'Aviazione e nessun collegamento deve discostarsi dai requisiti delle specifiche. Lo scopo è assicurarne il perfetto funzionamento e garantire la sicurezza del volo.

Vantaggi del prodotto

Nel sistema del carrello di atterraggio e nel sistema di frenatura di emergenza, i cavi d'acciaio utilizzati negli aerei fungono generalmente da connettori meccanici affidabili o da funi di sicurezza di riserva.

Il design di questi cavi d'acciaio è in grado di resistere alla tremenda tensione e agli impatti improvvisi durante l'atterraggio, il decollo o il decollo forzato interrotto dall'aereo. Il tipo specifico di cavi d'acciaio per aerei qui utilizzati ha un'eccellente resistenza all'usura e alla fatica, quindi può mantenere buone condizioni per migliaia di cicli di volo, svolgendo il suo importante ruolo senza deteriorarsi.

Gli operatori devono essere certificati e seguire una formazione specifica prima di assumere il loro incarico. Devono seguire il manuale ed effettuare ispezioni reciproche su passaggi chiave come il posizionamento dei cunei e l'attracco del ponte.

Rispettare gli standard internazionali

Le funi metalliche in acciaio per aeromobili mission-critical devono essere conformi a rigorosi standard internazionali come MIL-SPEC (ad esempio MIL-W-83420) o AMS (Aerospace Material Standards). Queste certificazioni sono una forte garanzia per le eccellenti prestazioni delle funi metalliche critiche per gli aeromobili in termini di resistenza alla fatica, resistenza alla trazione e sicurezza operativa. I nostri prodotti sono sottoposti a severi test e forniscono una documentazione completa di tracciabilità per soddisfare le esigenze del settore aeronautico.

Parametri del prodotto

Mission Critical Aircraft Steel Wire Rope

Diametromm		resistenza alla trazione nominale	loa minimo di rottura	peso approssimativo kg/100m
diametro nominale	tolleranza consentita	resistenza alla trazione nominale	loa minimo di rottura	peso approssimativo kg/100m

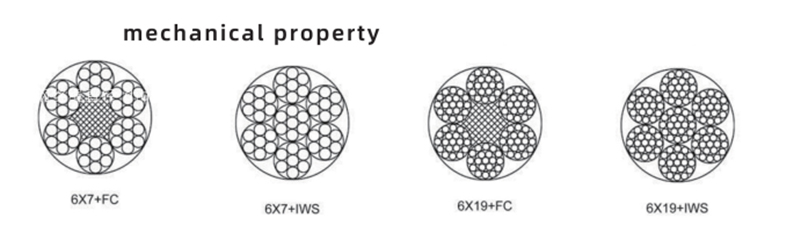

6x7+FC
1.8	+100	1960	2.3	1.40
2.15	+80	1960	3.3	2.00
2.5		1960	4.5	2.70
3.05		1870	6.3	4.00
3.6		1870	8.7	5.50
4.1	+70	1770	10.4	7.00
4.5		1770	12.8	8.70
5.4		1670	17.5	12.50
6x7+IWS
1.8	+100	1870	2.5	1.50
2.15	+80		3.6	2.20
2.5			5.0	3.00
3.05			7.3	4.40
3.6			10.1	6.20
4.5	+70	1770	15.0	9.60
5.4	+70	1670	20.4	13.80
6x19+FC
3	+80	2.060	6.3	3.80
3.3		1770	6.5	4.50
3.6			7.8	5.40
4.2	+30		10.6	7.40
4.8			12.9	9.00
5.1			15.6	10.90
6.2		1670	20.3	15.00
6x19+IWS
3	+80	2060	7.3	4.20
3.2		2160	8.9	4.30
3.6		1700	9.1	6.00
4.2	+70		12.3	8.20
5.1			18.2	12.10
6		1670	23.7	16.70
7.5	+50		37.1	26.00
8.25			44.9	32.00
9			53.4	37.60
9.75			62.6	44.10
