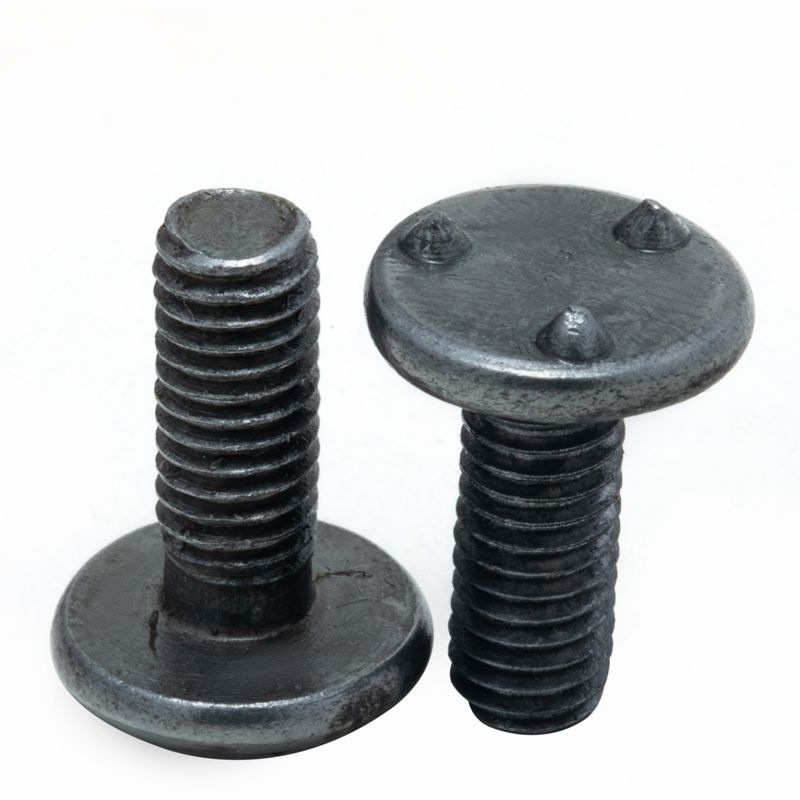

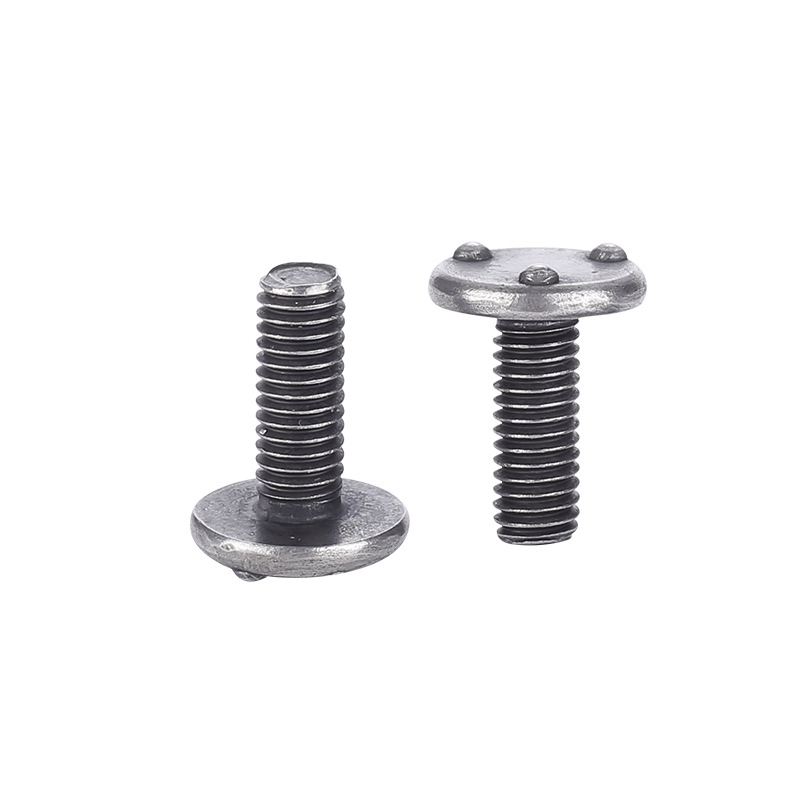

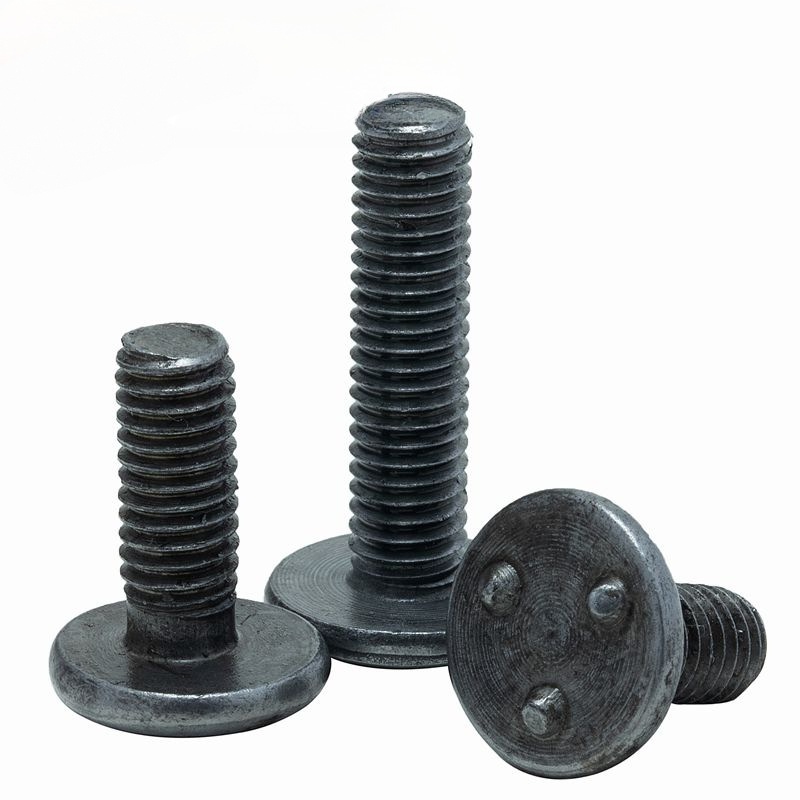

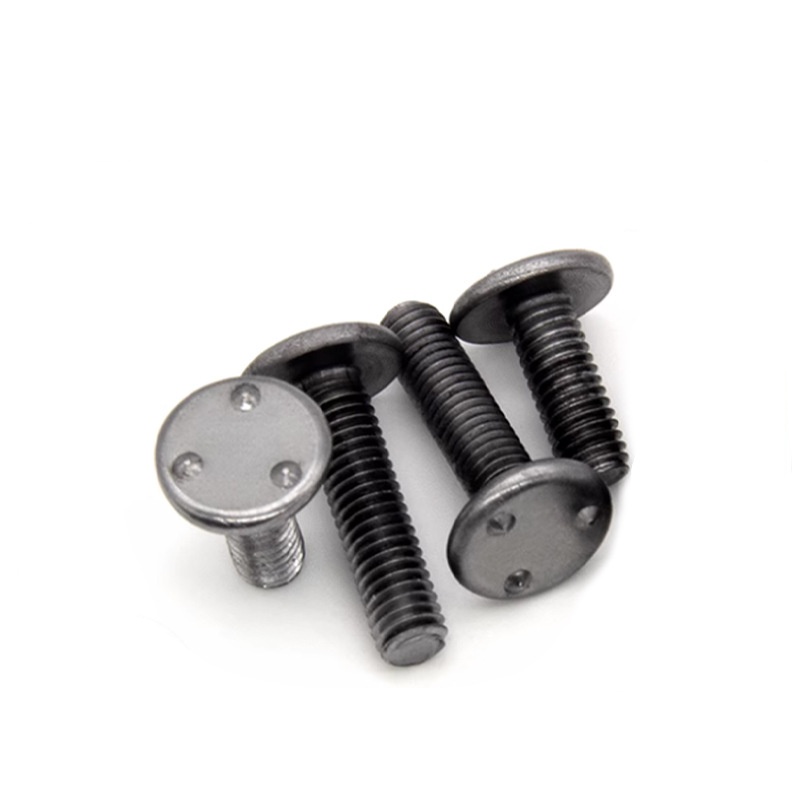

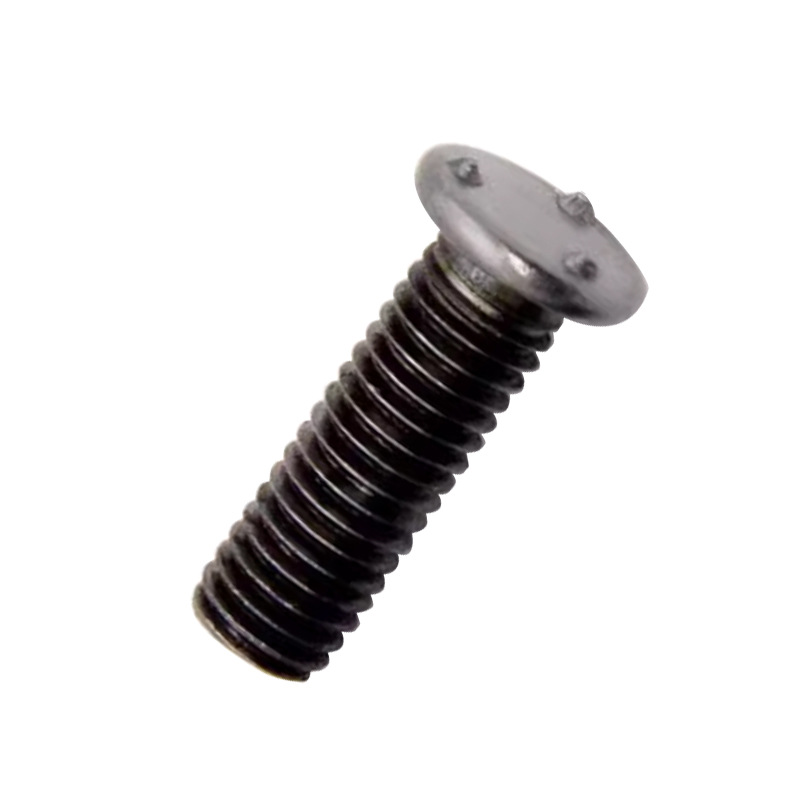

Bullone di saldatura a proiezione frontale efficiente

L'integrità del giunto formato da un bullone di saldatura a proiezione Efficient Face viene verificata tramite metodi di prova distruttivi o non distruttivi standard. Da oltre 15 anni, Xiaoguo® si è costruito una reputazione tra i produttori per qualità affidabile e prezzi competitivi.

Modello:Q 199B-1999

Invia richiesta

Descrizione del prodotto

Per aiutare i bulloni di saldatura a proiezione Efficient Face a resistere alla ruggine, spesso ottengono rivestimenti superficiali. La zincatura (cromatura trasparente o gialla) è molto comune e funziona piuttosto bene. I rivestimenti fosfatici aiutano la vernice ad aderire meglio e offrono anche una certa protezione dalla ruggine. Qualunque sia il rivestimento applicato su questi bulloni, deve funzionare con il processo di saldatura.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
non so massimo	11.5	12.5	14.5	19	21	24
non so min	11.23	11.23	14.23	18.67	20.67	23.67
kmassimo	2	2.5	2.5	3.5	4	5
kmin	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 massimo	8.75	9.75	10.75	14.25	16.25	18.75
d1 minuto	8.5	9.5	10.5	14	16	18.5
hmassimo	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 massimo	2.6	2.6	2.6	3.1	3.1	3.1
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Vantaggi del prodotto

Il trattamento superficiale di un bullone per saldatura a proiezione Efficient Face influisce davvero sulla qualità della saldatura. Se il rivestimento è spesso o non conduce elettricità, può interferire con il flusso di corrente elettrica e con la quantità di calore prodotto.

I rivestimenti devono essere sottili, condurre elettricità o essere realizzati appositamente per la saldatura. Di solito, le sporgenze su questi bulloni spingono attraverso il rivestimento durante la saldatura, assicurandosi che i metalli si tocchino direttamente.

Questo design impedisce al rivestimento di ostacolare la conduzione di corrente, garantendo un circuito di saldatura regolare. Il rivestimento sottile riduce inoltre la resistenza alla penetrazione delle protrusioni, mantenendo le proprietà protettive e consentendo allo stesso tempo alle superfici di contatto metallico di adattarsi perfettamente, migliorando la resistenza della saldatura e la conduttività.

Scenari applicabili

I bulloni per saldatura a proiezione efficiente funzionano molto bene nelle linee di assemblaggio ad alto volume, in particolare nella produzione di automobili, per elementi come staffe, pannelli e masse elettriche, e negli elettrodomestici, come telai e alloggiamenti.

Sono utili quando puoi raggiungere solo un lato, quando la velocità di saldatura è molto importante o quando la saldatura a punti di dadi o perni semplicemente non funziona. Forniscono un punto forte e filettato per attaccare le cose.
