Bullone a U di ancoraggio

I bulloni a U di ancoraggio Xiaoguo® del fornitore cinese sono disponibili in un'ampia gamma di specifiche, che coprono tutto, da DN10 (2 mm) a DN600 (24 pollici), soddisfacendo tutti i requisiti a grandezza naturale. Che si tratti di piccole tubazioni dell'acqua e cavi elettrici o di grandi tubazioni industriali, è possibile scegliere un bullone a U di ancoraggio conveniente.

Invia richiesta

Descrizione del prodotto

Definizione del prodotto e funzione principale

Il bullone a U di ancoraggio, noto anche come bullone a U di ancoraggio a terra o bullone a U preinstallato, è un tipo di dispositivo di ancoraggio a forma di lettera "U". Presenta lunghe filettature su entrambe le estremità e solitamente è preinstallato nella fondazione in cemento o fatto passare attraverso la base della struttura in acciaio. Viene combinato con rondelle e dadi per fissare saldamente attrezzature, colonne, supporti di tubi, ecc. sulla fondazione della struttura in cemento o acciaio.

Funzione principale

È un componente di ancoraggio chiave utilizzato in settori quali l'edilizia, i ponti, l'energia e il settore petrolchimico per ottenere connessioni rigide tra le apparecchiature e la fondazione. La sua funzione principale è quella di trasferire in sicurezza i carichi (tensione, pressione, forza di taglio, momento flettente) della struttura superiore alla fondazione in calcestruzzo o al terreno. A differenza dei normali bulloni ad espansione, questo prodotto viene installato in modo pre-interrato. Viene posizionato all'interno della cassaforma prima del getto del calcestruzzo e forma un ancoraggio permanente irreversibile dopo la presa del calcestruzzo.

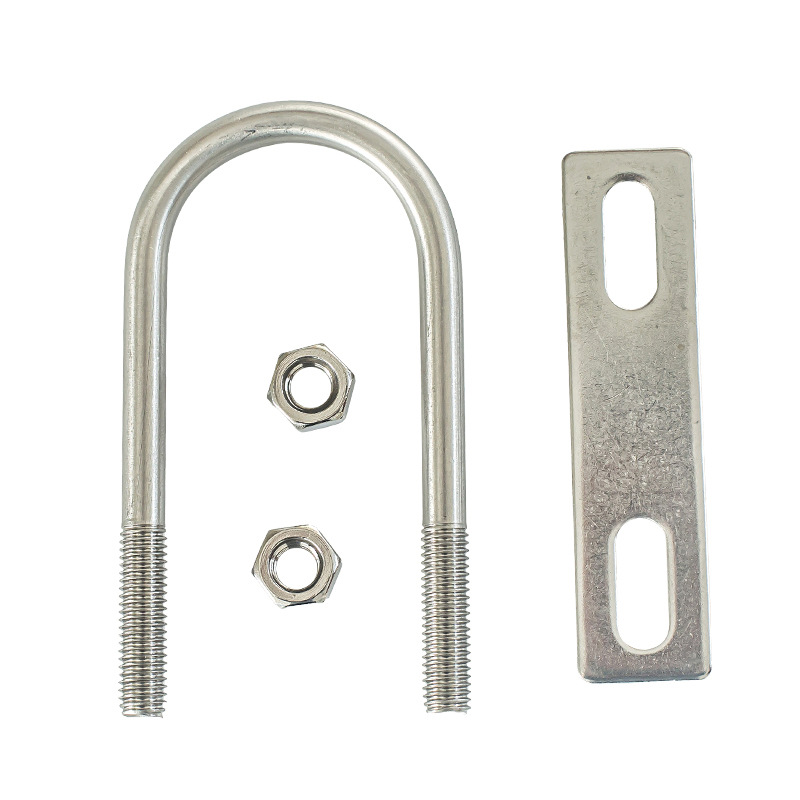

Anchor U Bolt

Materiali comuni

Di seguito è riportato l'elenco dei materiali comuni per i bulloni a U di ancoraggio che abbiamo riepilogato per te, che è comodo da navigare.

Tipo di materiale	Grado	Livello di prestazione raggiungibile	Funzionalità principali	Scenari applicabili
Acciaio al carbonio	Q235/A36	Grado 4.8	Relativamente economico e versatile, facile da lavorare	Edilizia generale, fondazioni di attrezzature leggere, fissaggio di ringhiere
Acciaio al carbonio	45#/1045	Grado 8.8	Forza moderata, buone prestazioni globali	Fondazioni di attrezzature industriali, torri elettriche, supporti di tubi
Acciaio legato	40Cr/5140	Grado 10,9	Elevata resistenza, resistenza alla fatica	Attrezzatura pesante, fondazione a carico dinamico, torre eolica
Acciaio legato	35CrMo/4135	Grado 10,9/12,9	Resistente alle basse temperature, antiruggine	Industria petrolchimica, fondazione di recipienti ad alta pressione, regioni fredde
Acciaio inossidabile	304/A2	A2-70	Resistenza generale alla corrosione	Per fabbriche alimentari, trattamento delle acque, applicazioni generali all'aperto
Acciaio inossidabile	316/A4	A4-70 / A4-80	Ottima resistenza all'acqua di mare e agli agenti chimici	Per piattaforme offshore, centrali elettriche costiere, impianti chimici, attrezzature per piscine
Acciaio al carbonio zincato a caldo	Q235 / 45# + HDG	Grado 4,8/8,8	Prevenzione della ruggine di lunga durata all'aperto	ponti, guardrail autostradali, torri di comunicazione, supporti fotovoltaici

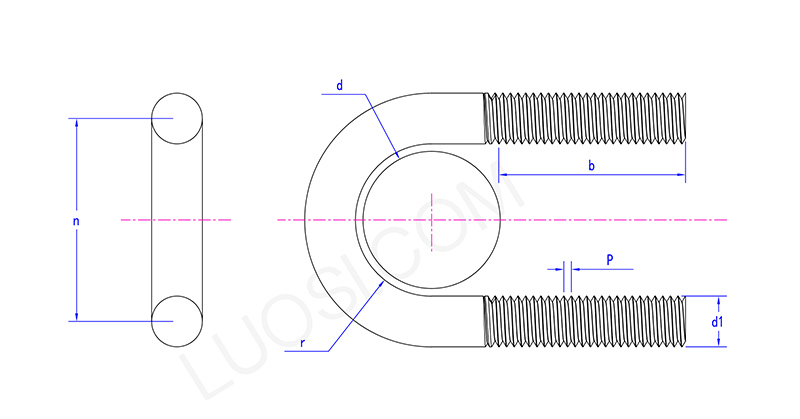

Anchor U Bolt

Lun	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Tipo di prodotto

A seconda del metodo e della forma di installazione, il bullone di ancoraggio a U è principalmente suddiviso nelle seguenti tipologie:

Bullone a U incorporato semplice: incorporato direttamente nel calcestruzzo, con l'estremità filettata che sporge sopra la superficie di base. Viene utilizzato per il fissaggio di colonne in acciaio e basi di attrezzature. È la forma più comune.

Bullone a U con estremità a gancio: le estremità filettate sono inoltre piegate di 90° o 180°.

Bullone a U a fondo piatto: il fondo della parte a forma di U è dritto, non a forma di arco. Viene utilizzato per fissare componenti a sezione quadrata o per installazioni che necessitano di essere a stretto contatto con la superficie inferiore della piastra in acciaio.

Bullone a U con bullone passante: questo bullone a forma di U passa attraverso i fori riservati nella base della struttura in acciaio, con entrambe le estremità esposte. È combinato con dadi superiori e inferiori per ottenere il bloccaggio ed è comunemente utilizzato per connessioni rimovibili o scenari che richiedono la regolazione dell'altezza.

Cavallotto a gamba disuguale: gambe di diversa lunghezza. Utilizzato per l'installazione su superfici di fondazione inclinate o in strutture speciali che richiedono un fissaggio asimmetrico.
