Viti flangiate tipo B 12 Piont

Le viti flangiate di tipo B 12 punti sono appositamente progettate per progetti che richiedono ulteriore stabilità. È più facile da controllare durante il serraggio. La base della flangia può distribuire la pressione e prevenire danni. Xiaoguo® Company ha un ricco inventario. Puoi contattarci in qualsiasi momento.

Invia richiesta

Descrizione del prodotto

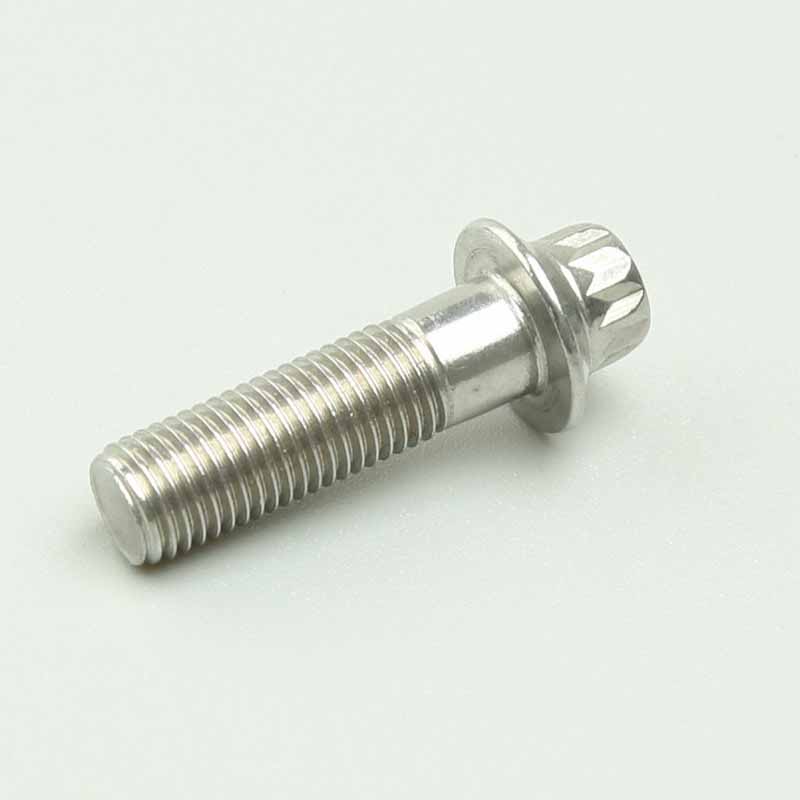

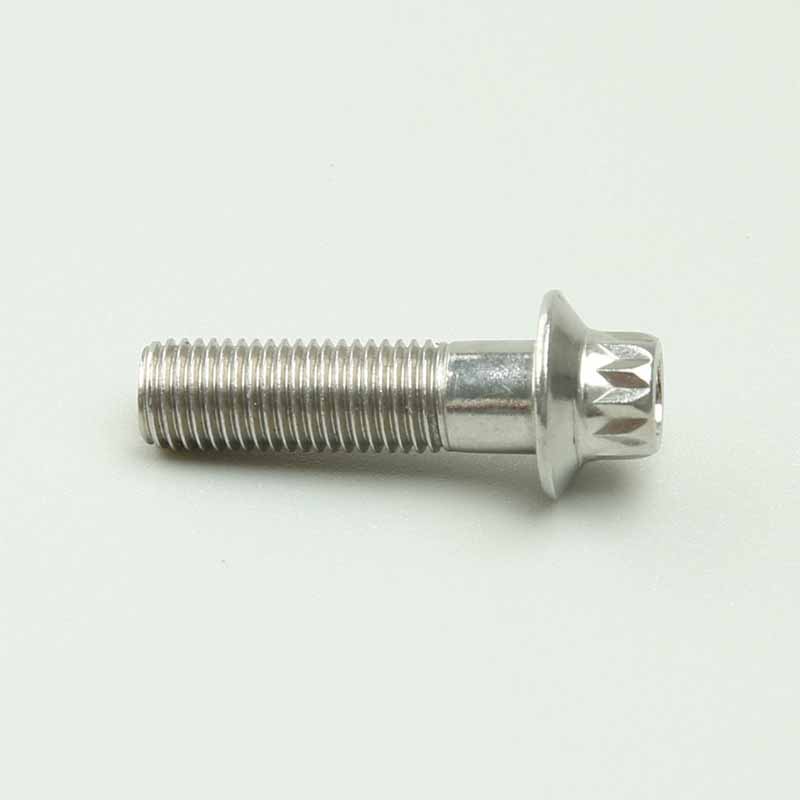

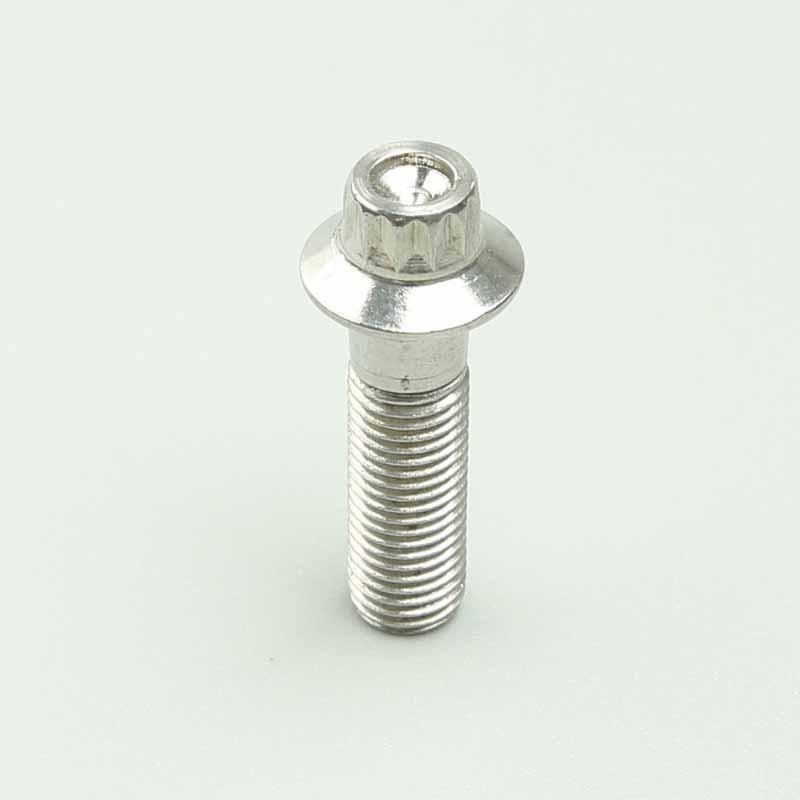

Viti flangiate tipo B 12 puntihanno 12 angoli in testa e una piastra flangiata in basso. È più facile da stringere e meno probabile che scivoli. La flangia nella parte inferiore è come una piccola guarnizione, che può aumentare l'area di contatto con l'oggetto fisso e soddisfare diverse esigenze di installazione.

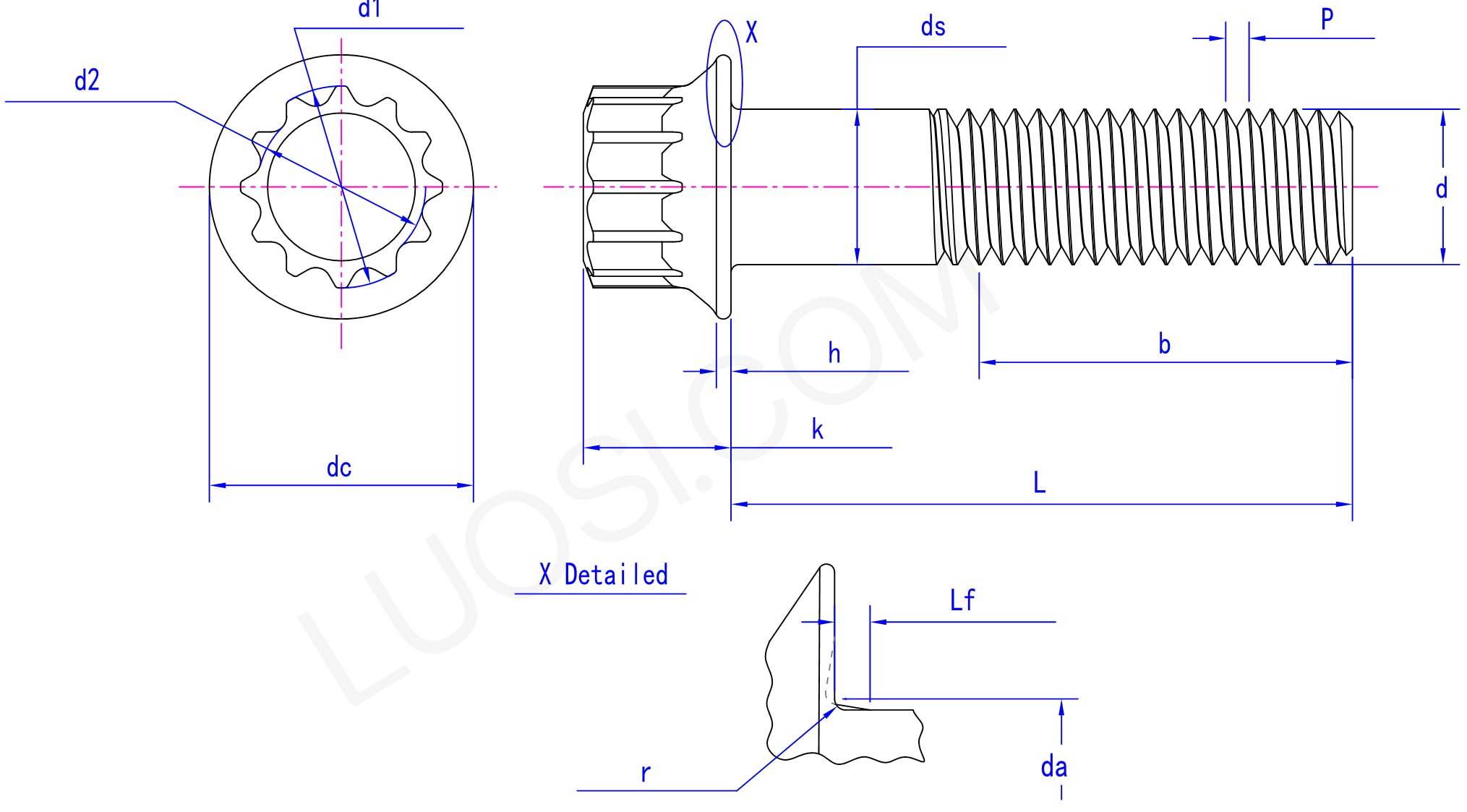

Parametri del prodotto

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds massimo	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
CC massimo	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
kmassimo	5	6	8	10	12	14	16	20
d1 massimo	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 minuto	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 massimo	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 minuti	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
al massimo	5.6	6.7	8	11	13	15	17.5	22
Lfmax	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Applicazione

Le viti a 12 punti di tipo B sono adatte per manicotti ultra bassi. Il design a testa bassa è adatto per situazioni in cui i bulloni della flangia standard non possono essere serrati, come vani motore stretti o dispositivi elettronici compatti. Le flange possono ancora essere utilizzate come guarnizioni integrate. Può essere utilizzato per motori di nastri trasportatori o basi di pompe senza guarnizioni di bloccaggio.

Tipo B 12 pagionle viti vengono utilizzate per l'assemblaggio di riduttori agricoli. Il cambio della presa di forza di un trattore è soggetto a fango e urti. Possono sigillare le flange del guscio in tutte le stagioni. La superficie inferiore seghettata della flangia può mordere il metallo ed è più resistente alle vibrazioni e all'allentamento rispetto alle guarnizioni lisce. Quando si esegue la manutenzione sul campo, utilizzare manicotti a impatto a 12 punti per avvitare queste viti.

La turbina si surriscalda e diventa rossa durante il funzionamento. Le viti di tipo B a 12 punti possono fissare la piastra di isolamento termico e non si allentano. Il coefficiente di dilatazione termica della flangia corrisponde a quello della piastra isolante in acciaio inossidabile, il che può impedirne la deformazione. Utilizzare una chiave a cricchetto con testa elastica a 12 punti vicino al tubo di scarico. Non riutilizzare: il ciclo termico indebolirà la resistenza del metallo. L'assenza di uno causerà la fusione del cablaggio.

Caratteristiche del prodotto

Tipo B12pintle viti flangiate hanno una struttura unica. La struttura unica di 12 angoli e la piastra flangiata, con 12 angoli, rendono il serraggio più preciso. La piastra flangiata può anche impedire che le viti rimangano incastrate nel materiale fisso. La superficie è stata sottoposta ad un ulteriore trattamento di zincaturamigliorare la sua capacità antiruggine.

Type B 12-Piont flange screws
