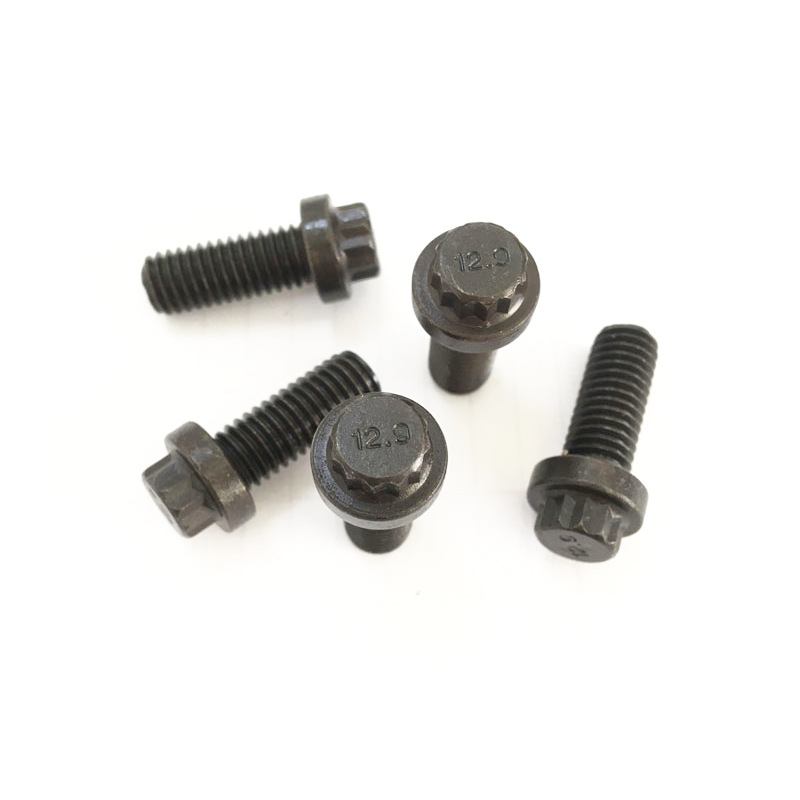

12 Vite flangiata scanalata

La vite flangiata a 12 scanalature di Xiaoguo® ha un design della testa a 12 punti che si adatta perfettamente alla chiave ad anello. Anche in uno spazio ristretto, può ancora essere utilizzato. Rispetto alla testa esagonale, lo spazio operativo è ridotto del 50%. Vieni a informarti sul prezzo campione per provare l'installazione rapida.

Invia richiesta

Descrizione del prodotto

Introduzione ai materiali

La selezione dei materiali per le viti flangiate a 12 scanalature è molto varia e rientra principalmente in quattro categorie: acciaio al carbonio, acciaio legato, acciaio inossidabile e leghe speciali. La scelta del materiale dipende dai requisiti specifici di robustezza, resistenza alla corrosione, temperatura di esercizio e costo.

（1）Acciaio al carbonio

L’acciaio al carbonio è l’opzione più utilizzata ed economicamente vantaggiosa. Attraverso vari processi di trattamento termico (tempra + rinvenimento), è possibile ottenere diversi gradi di resistenza che vanno da 4,8 a 12,9 per soddisfare vari requisiti di carico. È adatto per l'industria generale, le strutture automobilistiche, l'edilizia e i macchinari generali.

（2）Acciaio legato

Aggiungendo elementi come cromo, molibdeno e nichel all'acciaio al carbonio e poi sottoponendolo ad un preciso trattamento termico, le proprietà meccaniche dell'acciaio possono essere notevolmente migliorate. La resistenza è estremamente elevata e ha eccellenti proprietà di resistenza alla fatica e resistenza agli urti. Le viti flangiate a 12 scanalature in acciaio legato sono ampiamente utilizzate nei sistemi di sospensioni automobilistiche, negli interni dei motori, nei bulloni delle torri delle turbine eoliche e nei macchinari per l'edilizia pesante.

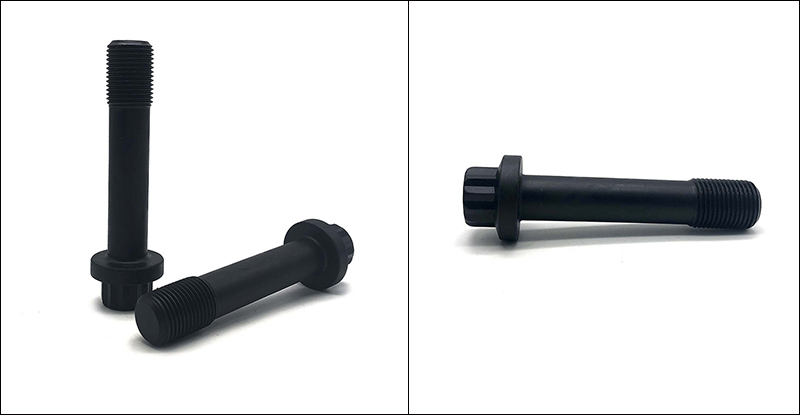

12 Spline Flange Screw

（3）Acciaio inossidabile

Il vantaggio principale dell’acciaio inossidabile risiede nella sua intrinseca resistenza alla corrosione. Tra questi, 304 (A2) è il tipo più comune ed è adatto alla lavorazione alimentare e agli ambienti esterni in generale; mentre il 316 (A4) è stato appositamente progettato aggiungendo molibdeno, rendendo la vite flangiata a 12 scanalature particolarmente adatta per ambienti con elevata nebbia salina e ambienti altamente corrosivi, come nell'oceano, nelle aree costiere o negli impianti chimici, ecc.

（4）Lega speciale

I materiali in lega speciale includono cromo-molibdeno, titanio, leghe resistenti alle alte temperature, leghe di alluminio, ottone, ecc. Sono progettati per soddisfare i requisiti prestazionali specifici dei clienti, come resistenza alle alte temperature, leggerezza, conduttività e assenza di magnetismo. Principalmente per settori industriali speciali come quello aerospaziale, automobilistico, medico, petrolchimico ed elettrico.

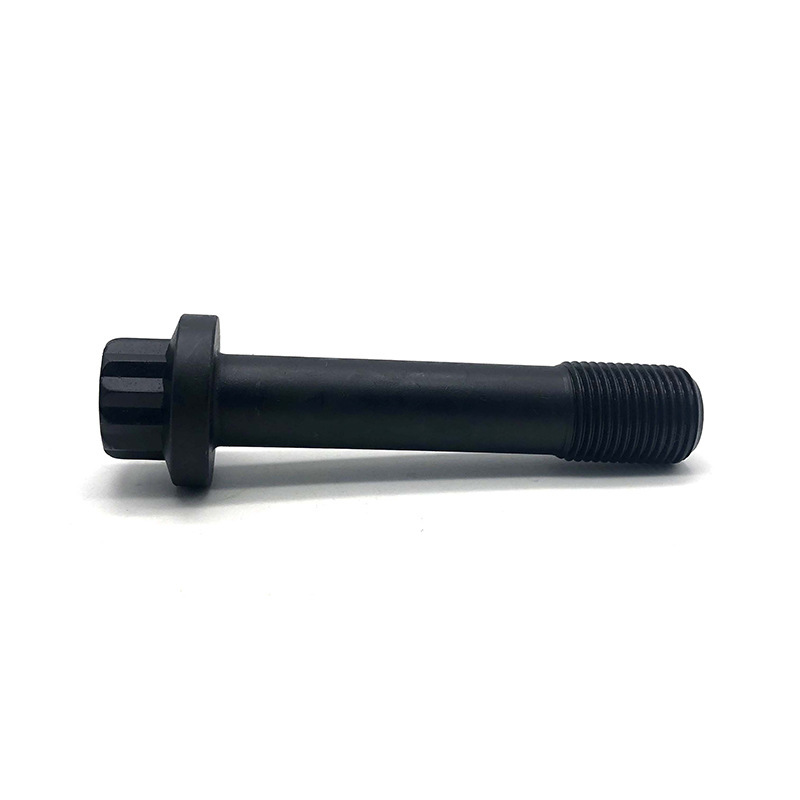

12 Spline Flange Screw

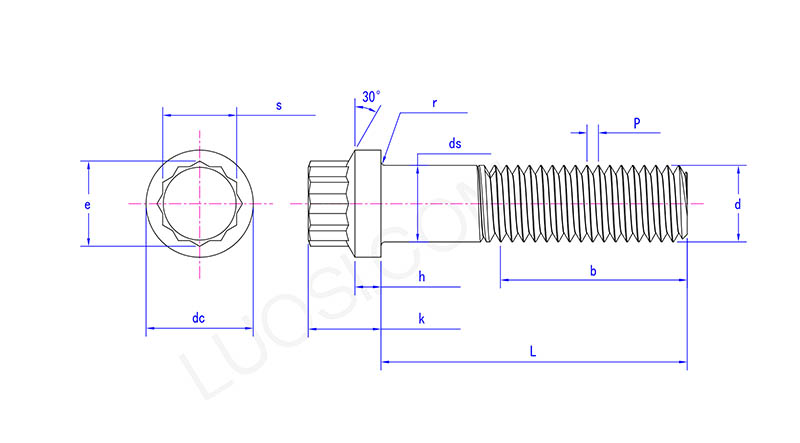

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC massimo	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
cc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds massimo	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dè minimo	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
hmassimo	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
kmassimo	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
kmin	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
massimo	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
è massimo	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
è minimo	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Grado di prestazione e resistenza alla trazione

Il grado di prestazione è l'indicatore principale che determina la resistenza della vite flangiata a 12 scanalature. I gradi di prestazione comuni e le corrispondenti resistenze alla trazione sono i seguenti:

（1）grado 8.8: la resistenza alla trazione minima è di circa 800 MPa (circa 116.000 psi), che rientra nell'intervallo di resistenza medio-alta ed è quella più utilizzata.

（2）Grado 10,9: la resistenza alla trazione minima è di circa 1.000 MPa (circa 145.000 psi), adatta per scenari che richiedono connessioni ad alta resistenza.

（3） Grado 12,9: la resistenza alla trazione minima è di circa 1.220 MPa (circa 177.000 psi), che è uno dei livelli di resistenza più elevati tra gli acciai legati.

(4) Mandarino Grado 5: la resistenza alla trazione è di circa 120.000 psi, che equivale al grado metrico 8,8.

（5）American Standard Grado 8: la resistenza alla trazione è di circa 150.000 psi, che equivale al grado metrico 10,9.
