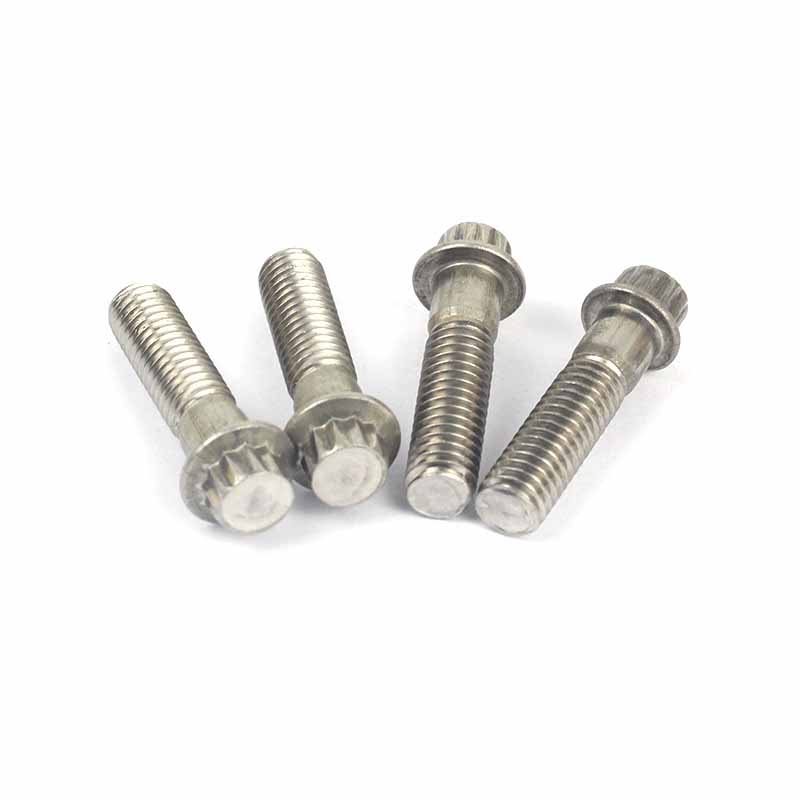

Digitare una vite della flangia a 12 punti

Digitare le viti flange a 12 punti sono elementi di fissaggio con 12 angoli sulla testa con una superficie della flangia. Hanno molti punti di contatto e non sono facili da scivolare se serrati con strumenti. I bulloni prodotti da Xiaoguo® Factory sono resistenti e possono resistere a condizioni di lavoro difficili. Puoi effettuare un ordine in qualsiasi momento.

Invia richiesta

Descrizione del prodotto

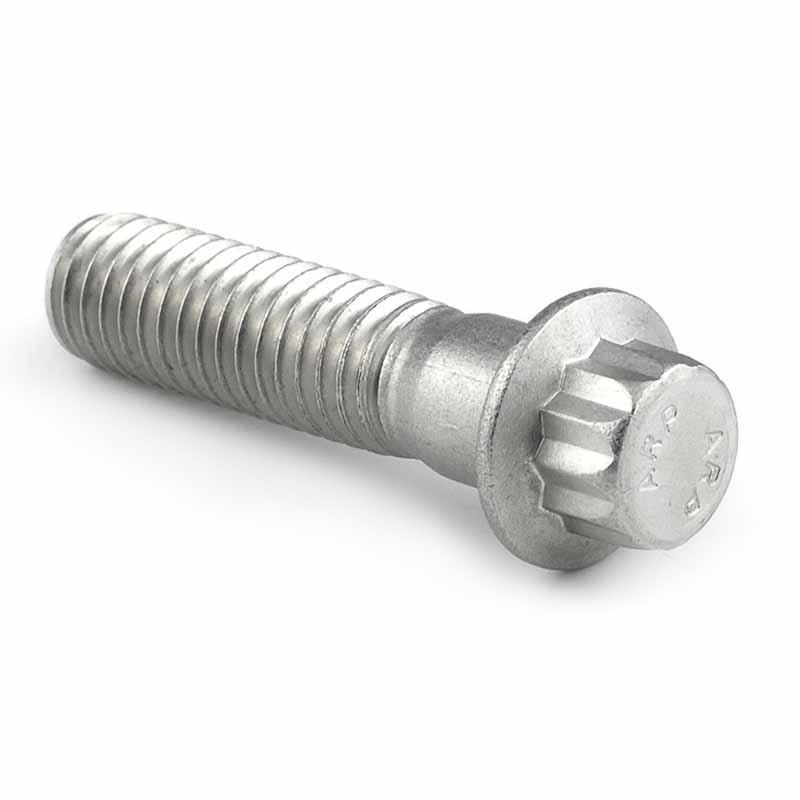

La vite della flangia a 12 punti di tipo A ha 12 angoli alla testa e può essere utilizzato in combinazione con una chiave di presa a 12 angoli dedicata. C'è una piastra di flangia sotto la testa della vite. Il corpo dell'asta è cilindrico e ha una struttura a gradini con sezioni a bordo liscia e sezioni completamente filettate.

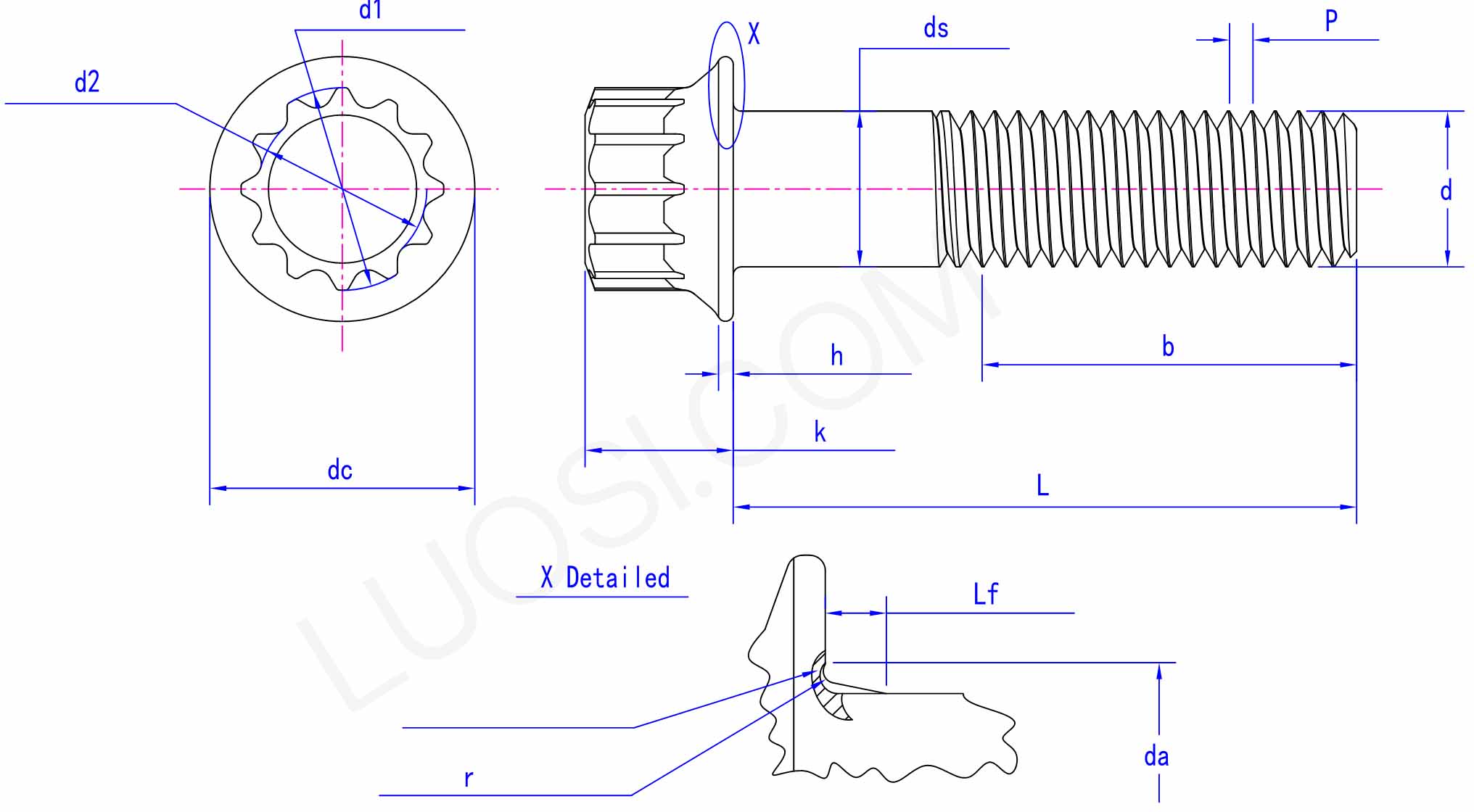

Type A 12 Point Flange Screw

Caratteristiche

Le viti della flangia di tipo a 12 pionti richiedono maniche speciali. Questi disegni a 12 maniche consentono di avvitarli in spazi stretti in cui altre viti non possono. La flangia integrata funziona in modo simile a una guarnizione, risparmiando una parte aggiuntiva. È molto comodo per scomparti a motore stretti o pannelli di controllo.

Digitare le viti della flangia a 12 punti possono accelerare la velocità di assemblaggio. Il design della flangia non richiede una guarnizione separata e l'unità di trasmissione a 12 angolo è più in grado di accettare le maniche a più angolazioni rispetto alle viti esagonali. Per le linee di produzione che producono elettrodomestici o macchinari elettrici, la velocità è più veloce.

Digitare le viti a 12 piont possono impedire l'allentamento a causa delle vibrazioni. La flangia aumenta l'attrito con la superficie. Può essere utilizzato per pompe, compressori o qualsiasi componente che vibra senza la necessità di bloccare le guarnizioni. Le flange integrate possono ridurre l'altezza e sono altamente adatte per dispositivi elettronici o componenti di precisione.

Parametri del prodotto

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
Ds min	5	6	8	10	12	14	16	20
ds max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC Max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
K Max	5	6	8	10	12	14	16	20
D1 Max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Sì Max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r Max	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
R min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Vantaggi

Il più grande punto di forza di tipo A vite della flangia di tipo A è che hanno una forza di fissaggio particolarmente forte. A causa della progettazione della testa a 12 angolo, quando si utilizza una chiave a presa per serrare, è possibile applicare una forza maggiore per riparare saldamente la vite in posizione. Le sue prestazioni anti-loosing sono molto evidenti sulle macchine che corrono in fabbrica e sui veicoli in movimento. Possono ridurre i pericoli per la sicurezza e i guasti delle attrezzature causati dall'allentamento.
