Anello di ritegno di bloccaggio filettato

Un anello di bloccaggio filettato è un componente meccanico progettato per impedire l'allentamento delle connessioni filettate. Combina una vite filettata con un manicotto per distribuire uniformemente la pressione durante l'installazione, garantendo un'aderenza sicura e stabile. Xiaoguo® è un produttore di dispositivi di fissaggio professionale in Cina che può personalizzare i prodotti in base alle esigenze del cliente e fornire campioni.

Modello:GB/T 885-1986

Invia richiesta

Descrizione del prodotto

Gli anelli di bloccaggio filettati sono realizzati in acciaio inossidabile o acciaio al carbonio, robusti e resistenti alla ruggine. La superficie è stata sottoposta a trattamento termico per prolungare la durata e migliorare la resistenza all'usura. La parte filettata è stata sottoposta a un trattamento di taglio di precisione per garantire un serraggio regolare e un allineamento della filettatura. Per l'uso in ambienti difficili, è possibile selezionare la placcatura in zinco-nichel o la placcatura in ossido nero per aggiungere un rivestimento resistente alla corrosione alla superficie. Questi materiali possono funzionare in un intervallo di temperature compreso tra -40 °C e 300 °C, quindi questo anello di bloccaggio può essere utilizzato in condizioni ambientali estreme come ambienti marini, impianti chimici o macchinari pesanti.

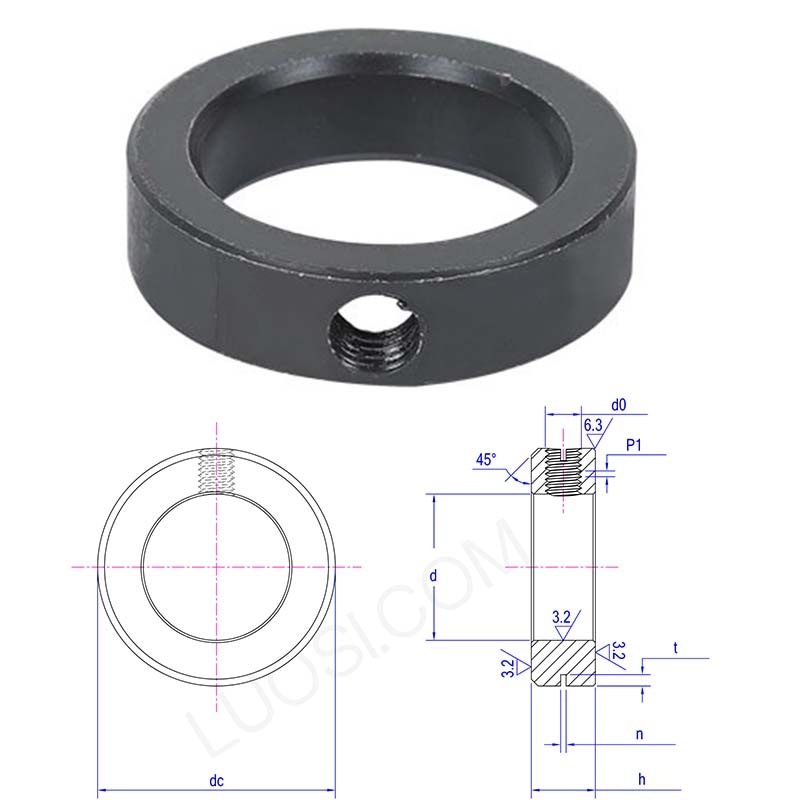

Threaded locking retaining ring

Lun	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
dmassimo	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
dmin	14	15	16	17	18	19	20	22	25	28	30
hmassimo	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n massimo	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
tmassimo	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Applicazione

Gli anelli di bloccaggio filettati sono ampiamente utilizzati nei sistemi di trasmissione di potenza, nei gruppi di pompe e nei componenti dei robot, soprattutto nelle applicazioni in cui è necessario garantire che i componenti siano fissati saldamente sull'albero. Grazie alle loro caratteristiche di resistenza alle vibrazioni, sono comunemente utilizzati nei sistemi di trasmissione automobilistici, nei riduttori delle turbine eoliche e nei sistemi di trasporto. Viene utilizzato anche nell'industria aerospaziale.

Si manifesta anche nelle attrezzature agricole e negli impianti di energia rinnovabile, svolgendo un ottimo lavoro nel mantenere le cose fisse in condizioni polverose e bagnate o quando è coinvolta molta coppia.

Sono necessari strumenti speciali per l'installazione?

Per il funzionamento non sono necessari strumenti speciali. È possibile utilizzare strumenti comuni (come chiavi esagonali o cacciaviti) per installare facilmente gli anelli di fissaggio di bloccaggio filettati. Per la regolazione non sono necessarie presse idrauliche o attrezzature personalizzate. La regolazione precisa può essere ottenuta semplicemente utilizzando le viti filettate sull'anello di bloccaggio.
