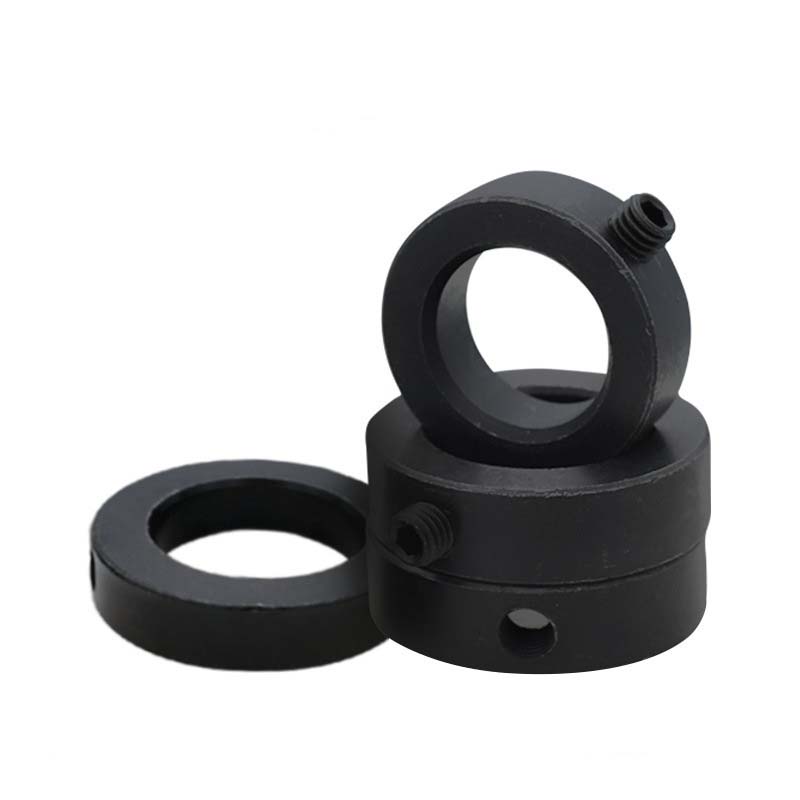

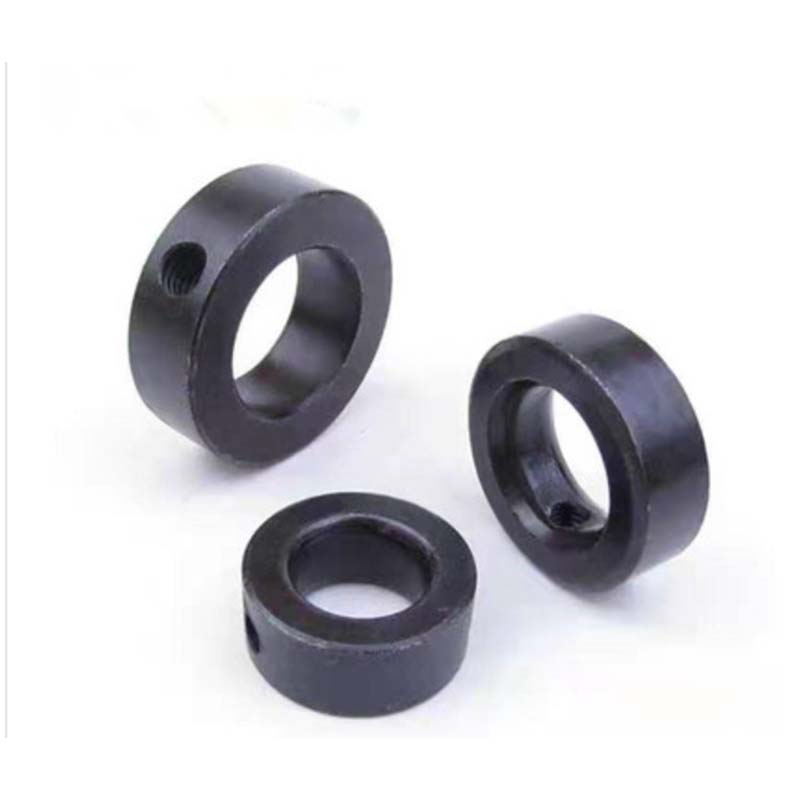

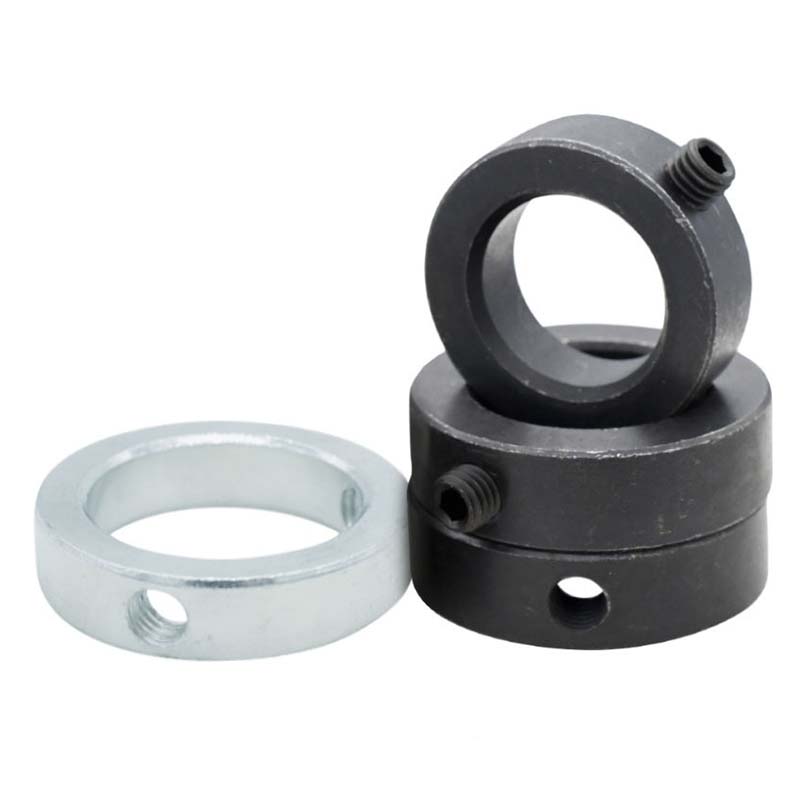

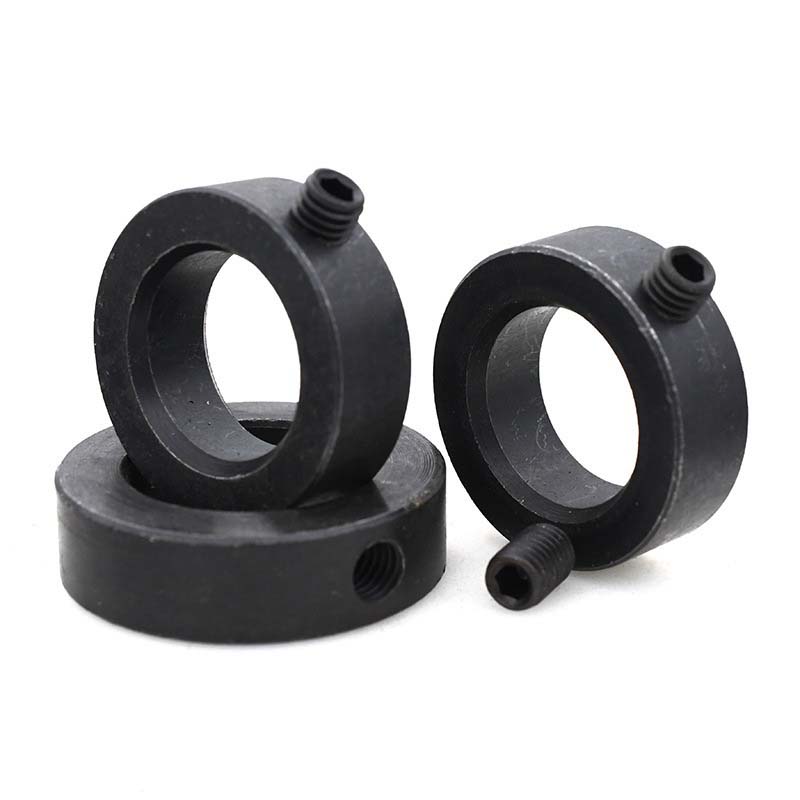

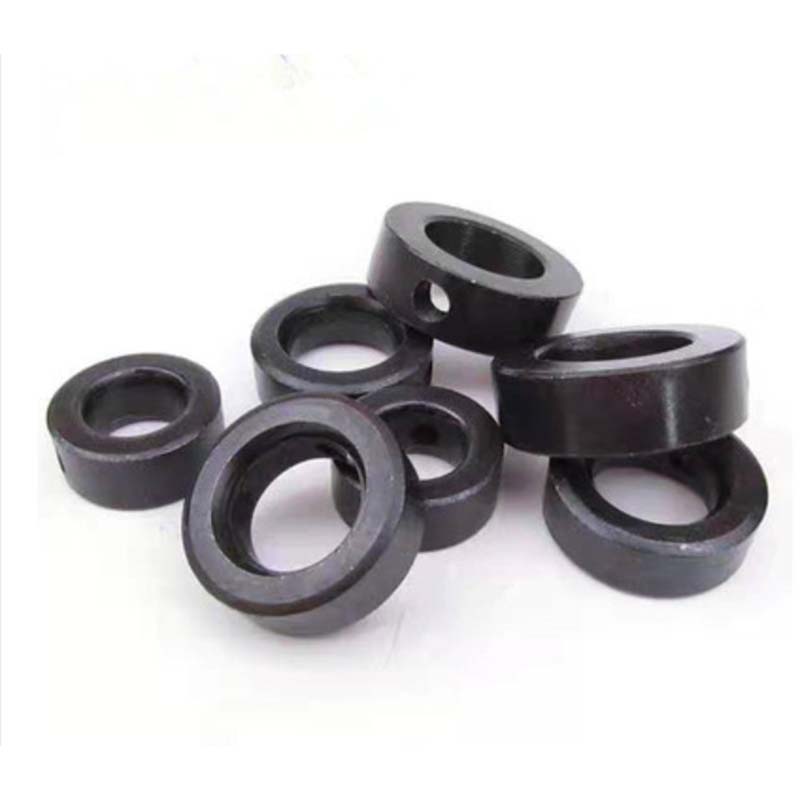

Collare a vite di fissaggio

Il collare a vite di fermo è un dispositivo di fissaggio circolare a forma di anello con una vite di fermo. È facile da installare da una sola persona e non richiede strumenti speciali. Per rimuoverlo è sufficiente allentare il dado di bloccaggio. È ampiamente utilizzato in motori elettrici di grandi dimensioni, frantoi, macchinari minerari, macchine utensili CNC, macchine da stampa e altre attrezzature.

Xiaoguo® realizza questo anello di bloccaggio a vite in diversi materiali in base a ciò di cui hai bisogno. Per resistere agli agenti chimici, utilizziamo qualità di acciaio inossidabile come 304 o 316. Se si trova in una situazione di stress elevato, utilizzeremo l'acciaio legato 4140. E per le cose aerospaziali dove il peso conta, c'è il titanio leggero. Esistono anche versioni con rivestimenti polimerici per ridurre la corrosione in caso di configurazioni con metalli misti. Tutti i materiali vengono sottoposti a severi test di durezza (HRC 35-50) e controlli a ultrasuoni per assicurarsi che soddisfino gli standard di settore come ASME B18.27 e DIN 471/472 per quanto riguarda il carico che possono sopportare.

Ispezione e manutenzione regolari

Per mantenere i collari delle viti di fissaggio funzionanti, controllare di tanto in tanto il serraggio delle viti di fissaggio utilizzando una chiave dinamometrica, mirando a 10-15 Nm. Utilizzare un solvente per pulire le filettature ed eliminare lo sporco e applicare grasso fresco a base di litio ogni anno. Non stringere eccessivamente le viti, poiché ciò potrebbe rovinare il collare della serratura. Se è esposto all'acqua di mare o agli acidi, controlla il rivestimento due volte l'anno per assicurarti che sia ancora in buone condizioni. Se vedi un'usura più profonda di 0,1 mm sulle parti che si toccano, dovresti sostituirla.

Quali tolleranze dell'albero sono compatibili?

I collari a vite di fermo funzionano con dimensioni dell'albero da 10 mm a 200 mm, utilizzando livelli di tolleranza comuni come h9 o h11. Le viti regolabili sul collare di bloccaggio possono gestire piccoli urti o irregolarità dell'albero (fino a ± 0,05 mm), quindi si adatta perfettamente senza comprometterne il funzionamento.
