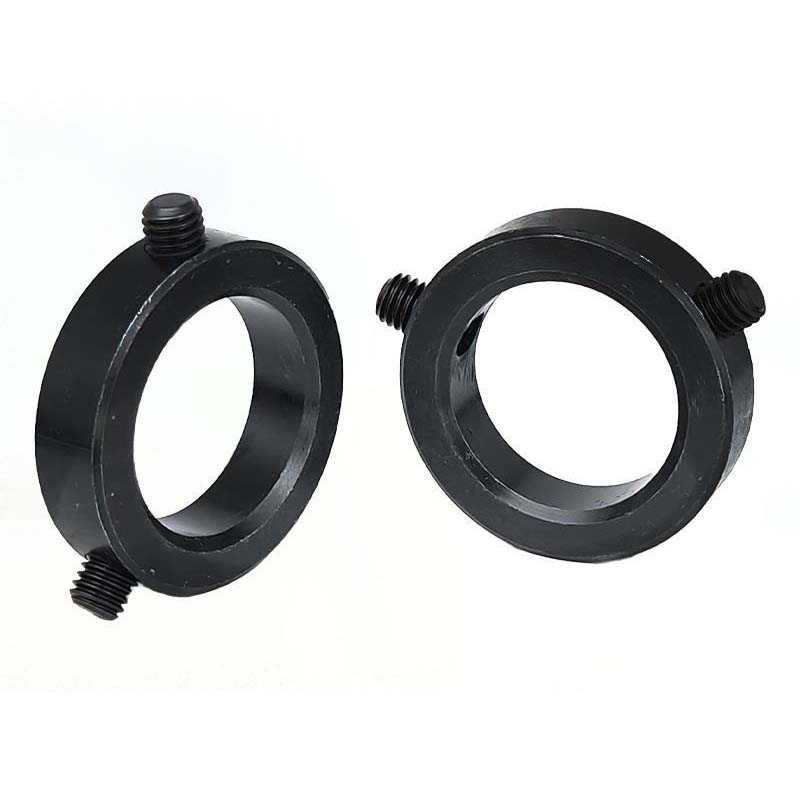

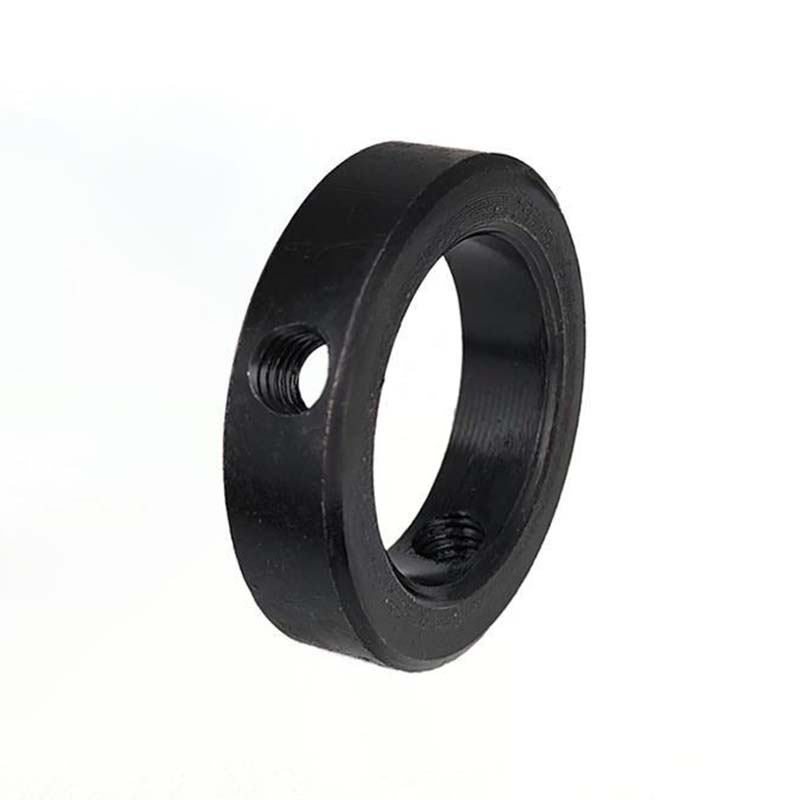

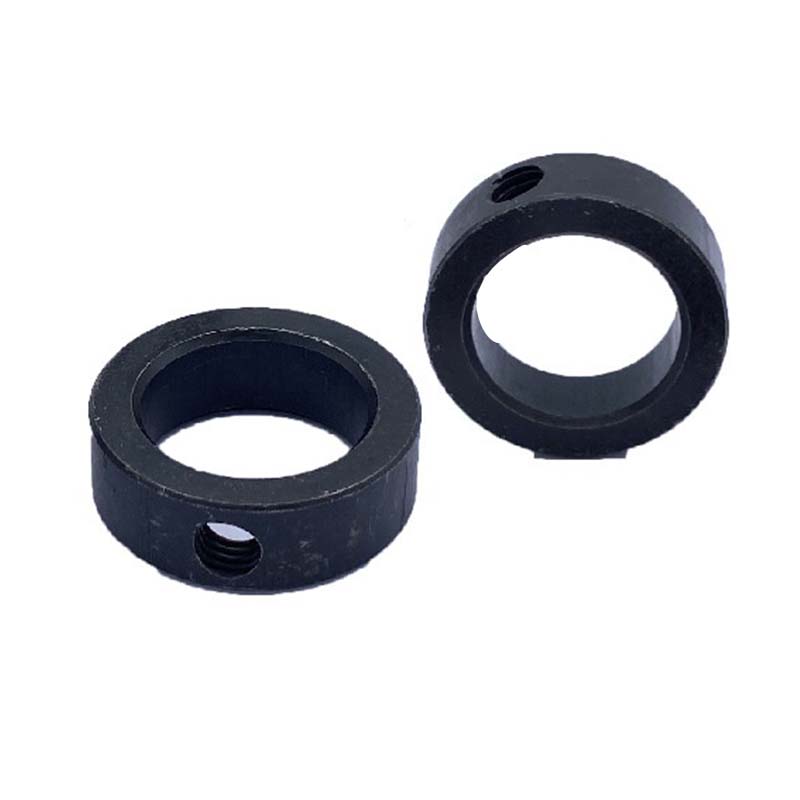

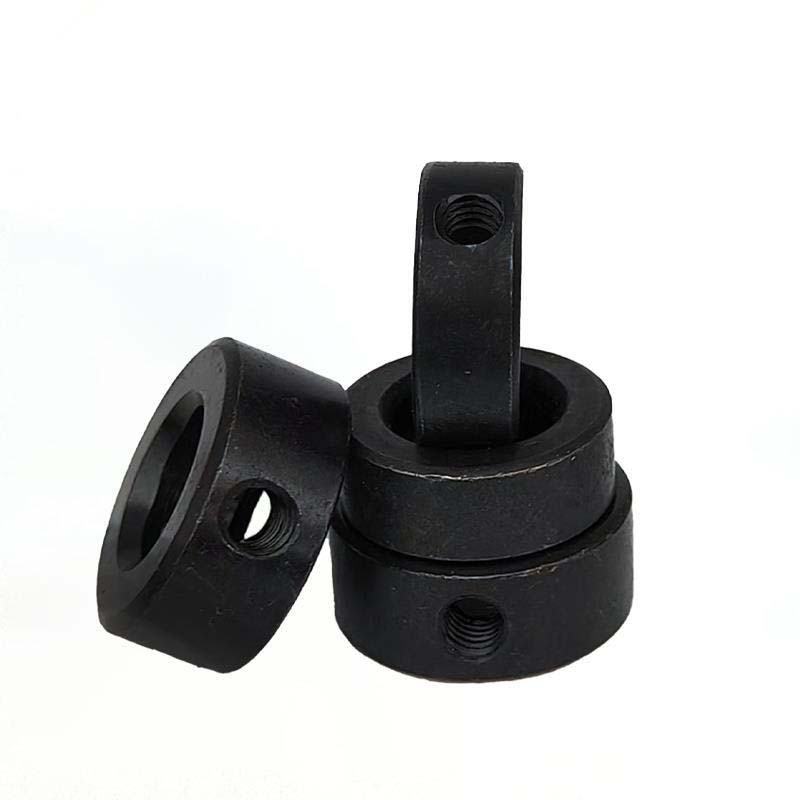

Fermo del collare di bloccaggio con vite di fissaggio

XIAOGUO® mantiene magazzini a Rotterdam e Houston per accelerare le consegne regionali. L'installazione di un fermo con collare di bloccaggio a vite comporta il serraggio delle viti per comprimere radialmente l'anello, creando un meccanismo di bloccaggio preciso e riutilizzabile.

Modello:GB/T 885-1986

Invia richiesta

Descrizione del prodotto

Per durare più a lungo, questo fermo con collare di bloccaggio a vite ha diversi trattamenti superficiali. La placcatura in nichel (applicata in modo uniforme senza elettricità) aiuta a proteggere dalla ruggine, mentre i rivestimenti fosfatati lo rendono più liscio e resistente alla ruggine. Per gli ambienti difficili, è possibile aggiungere strati di carburo di tungsteno spruzzati con un processo speciale. Questi trattamenti lo mantengono funzionante in condizioni acide, saline o difficili. Puoi anche ottenere opzioni di anodizzazione personalizzate che soddisfano specifici standard di settore, come finiture approvate dalla FDA per le macchine utilizzate nella lavorazione alimentare.

Misurare

Il fermo del collare di bloccaggio con vite di fermo è disponibile con diametri dell'albero da 5 mm a 500 mm, con tolleranze di adattamento fino agli standard ISO h6. È possibile ottenere larghezze personalizzate (da 3 mm a 20 mm) e dimensioni della filettatura (da M3 a M24) per soddisfare le diverse esigenze di progettazione. Ognuno ha segni laser per il tracciamento, quindi puoi tenerlo d'occhio. I disegni CAD forniti con esso ne facilitano l'integrazione nelle configurazioni esistenti. Esistono anche versioni ad anello diviso che consentono di aggiungerli ad alberi già installati senza dover prima smontare tutto.

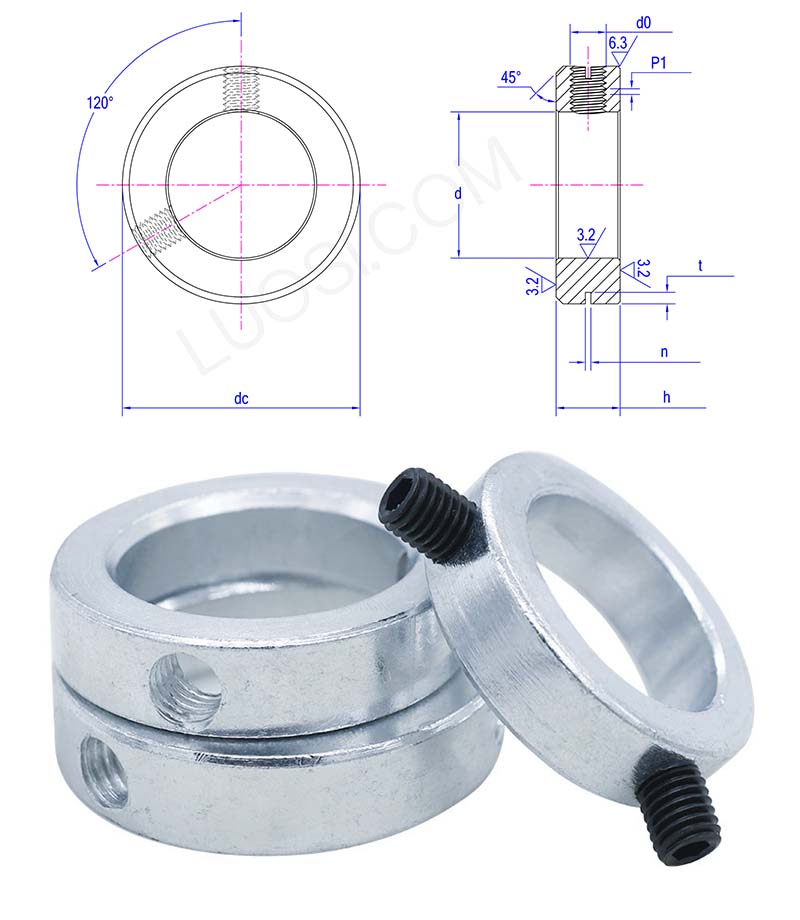

Lun	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
dmassimo	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
dmin	85	90	95	100	105	110	115	120	125	130	135
hmassimo	22	22	25	25	25	30	30	30	30	30	30
h min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n massimo	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
tmassimo	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
DC	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Resistere ad ambienti ad alta temperatura

Il fermo del collare di bloccaggio della vite di fissaggio è solitamente realizzato in acciaio trattato termicamente o acciaio inossidabile che resiste alla corrosione, quindi può funzionare bene a temperature fino a 300°C (572°F). Le viti sul collare di bloccaggio hanno spesso un rivestimento antigrippaggio ad alta temperatura per evitare che le filettature si attacchino o si usurino. Se ne hai bisogno per condizioni davvero difficili, ci sono opzioni come Inconel® o versioni rivestite in ceramica. Lo testano attraversando temperature calde e fredde per assicurarsi che l'anello di ritenzione mantenga la sua forza di serraggio e non cambi forma. Ciò lo rende adatto a motori, turbine o configurazioni aerospaziali dove fa molto caldo.
