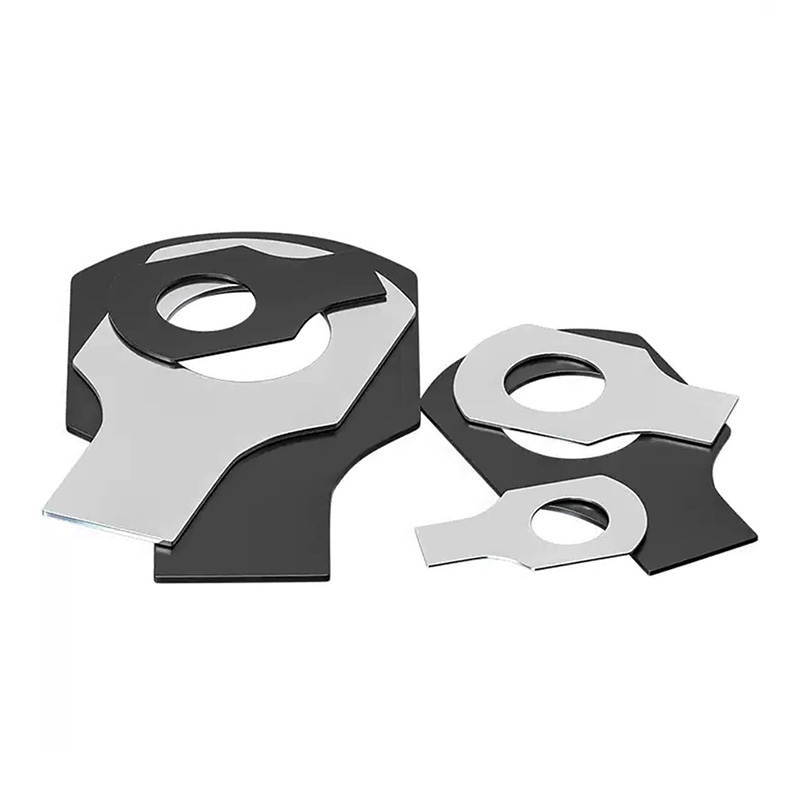

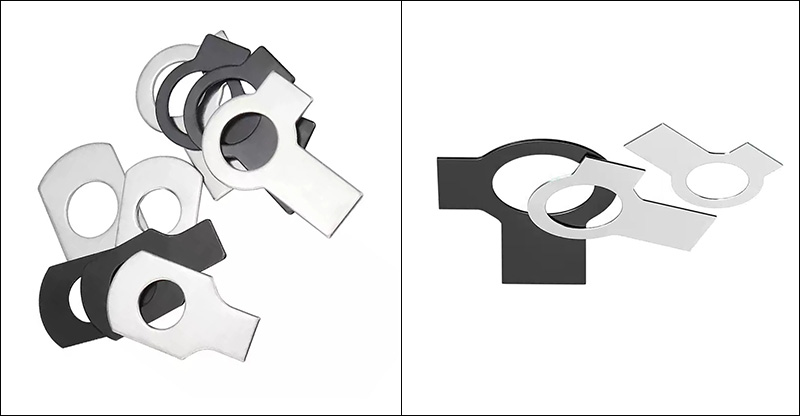

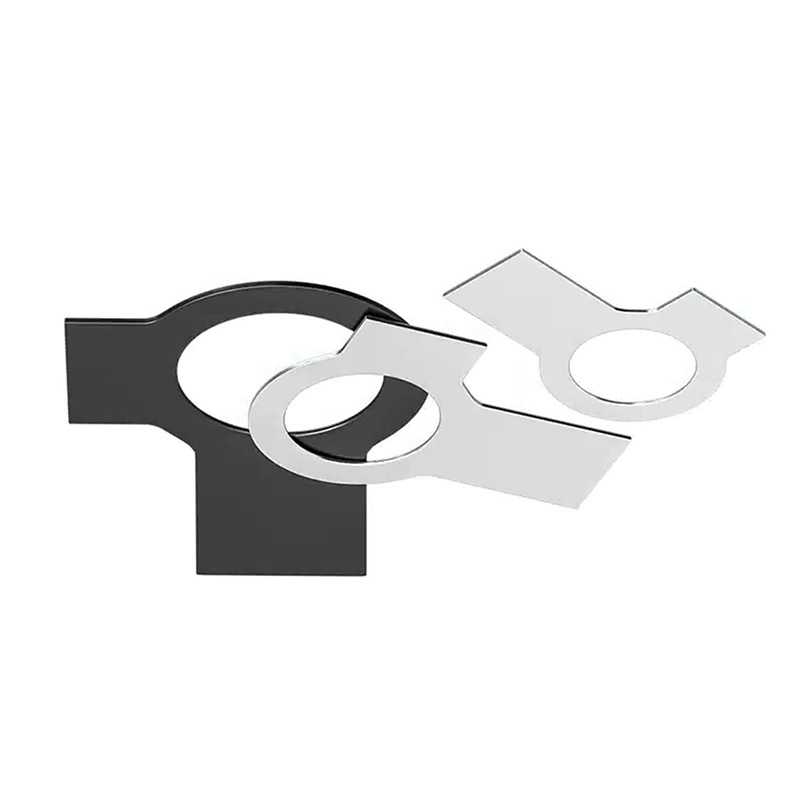

Rondelle con linguetta lunga e alette

Il principio di funzionamento delle rondelle con linguetta con linguetta lunga e alette si basa sul puro bloccaggio meccanico, piuttosto che sull'attrito o sull'elasticità. Il meccanismo principale consiste nel piegare i due auricolari, impedendo così fisicamente al dado (o alla testa del bullone) di ruotare rispetto al pezzo.

【1】Lavoro specificoprocesso

（1）Installazione normale, con linguette per le orecchie riservate

Posizionare le rondelle con linguetta lunga e alette sul bullone, quindi serrare il dado. A questo punto, entrambe le linguette per le orecchie rimangono dritte e non sono state piegate.

（2）Piegare le orecchie corte e bloccare i dadi

Con l'aiuto di una pinza piegare le orecchie corte verso l'alto, facendole aderire saldamente ad un lato del dado. Le orecchie corte dovrebbero appoggiarsi al piano del dado per impedirne la rotazione.

（3）Piegare le orecchie lunghe e fissare le rondelle della linguetta con la linguetta lunga e le alette

Piegare le orecchie lunghe verso il basso o lateralmente, in modo che possano afferrare il bordo del pezzo da lavorare, inserirle nei fori delle asole sul pezzo da lavorare o appoggiarsi contro la sporgenza fissa.

【2】Determinazione dell'effetto finale

L'orecchio lungo fissava la rondella sul pezzo in lavorazione, assicurando che la rondella non potesse ruotare.

Le orecchie corte bloccano insieme il dado e la rondella e neanche il dado può ruotare.

Poiché tra la rondella e il dado non può verificarsi alcun movimento relativo, il collegamento a bullone è completamente bloccato.

【3】La differenza rispetto ai meccanismi anti-allentamento basati sull'attrito

Blocco per attrito: Impedisce la rotazione creando resistenza. Le vibrazioni potrebbero superare questa resistenza e causare un allentamento.

Rondelle con linguetta lunga e alette: tramite interferenza fisica diretta, finché l'auricolare non è piegato o danneggiato, il dado non ruoterà assolutamente. Questo meccanismo di bloccaggio non è influenzato da vibrazioni, lubrificazione o variazioni di temperatura.

Domande frequenti

（1）Quale intervallo di temperature possono gestire?

Acciaio al carbonio: da -50°C a +200°C. Acciaio inossidabile: da -160°C a +500°C.

（2）Quali taglie offrite?

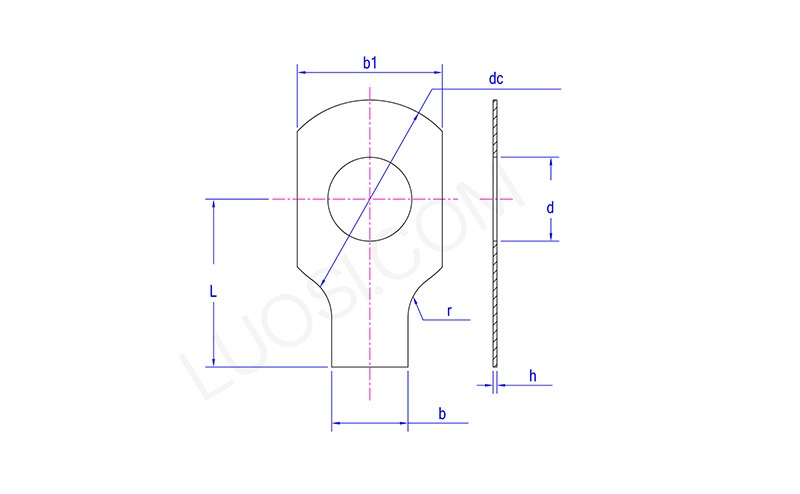

La norma DIN 463 copre M3 fino a M45. Altre dimensioni possono essere realizzate su misura.

（3）Disponi di un rapporto sul test in nebbia salina?

Sì, per il rivestimento in scaglie di zinco possiamo fornire rapporti su oltre 1000 ore; per la zincatura normale, 72 ore.

（4） Potete realizzare rondelle di sicurezza personalizzate?

Sì, in base al disegno o al campione. Comunicaci dimensioni, spessore, materiale e dimensioni della linguetta.
