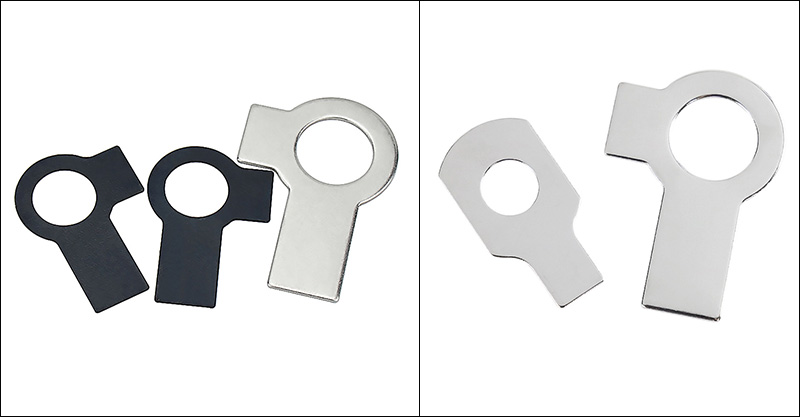

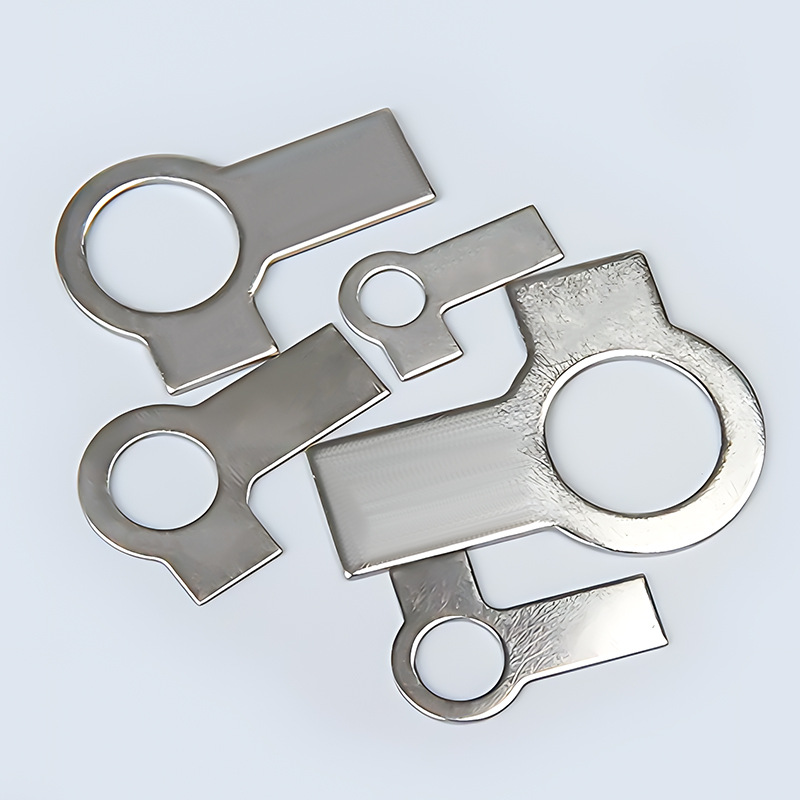

Rondelle con linguetta in acciaio nero con linguetta lunga e aletta

Le rondelle con linguetta in acciaio nero con linguetta lunga e ala prodotte dalla fabbrica Xiaoguo® hanno una struttura semplice, facile da usare e utilizzare. Durante l'installazione è necessaria solo una chiave normale e non sono necessari strumenti aggiuntivi.

Invia richiesta

Descrizione del prodotto

L'installazione delle rondelle con linguetta in acciaio nero con linguetta lunga e aletta prevede quattro semplici passaggi. Si prega di seguire la seguente sequenza di funzionamento per garantire un effetto di bloccaggio sicuro.

【1】Strumento

Chiave (usata per serrare dadi o bulloni)

Pinze a becchi appuntiti o pinze a becchi piatti (usate per piegare gli auricolari)

(Opzionale) Martello + cacciavite Phillips (per rondelle più spesse)

Black Steel Tab Washers With Long Tab and Wing

【2】Passaggi di installazione

（1）Montare la rondella

Passare il bullone attraverso il foro del pezzo. Posizionare le rondelle con linguetta in acciaio nero con linguetta lunga e aletta sul bullone, mantenendo sia la linguetta lunga che quella corta rivolte verso l'esterno. Assicurarsi che la rondella aderisca perfettamente alla superficie. Avvitare il dado a mano, non serrarlo ancora completamente.

(2) Stringere il dado

Utilizzare una chiave per serrare il dado fino a raggiungere la coppia richiesta.

（3）Piegare la linguetta corta

Afferra la linguetta corta con le pinze e piegala verso l'alto. Piegala saldamente contro una faccia piatta del dado.

（4）Piegare la linguetta lunga

Usa le pinze per piegare la linguetta lunga verso il basso o di lato. Piegala nella scanalatura sulla parte o piegala saldamente contro il bordo della parte.

Black Steel Tab Washers With Long Tab and Wing

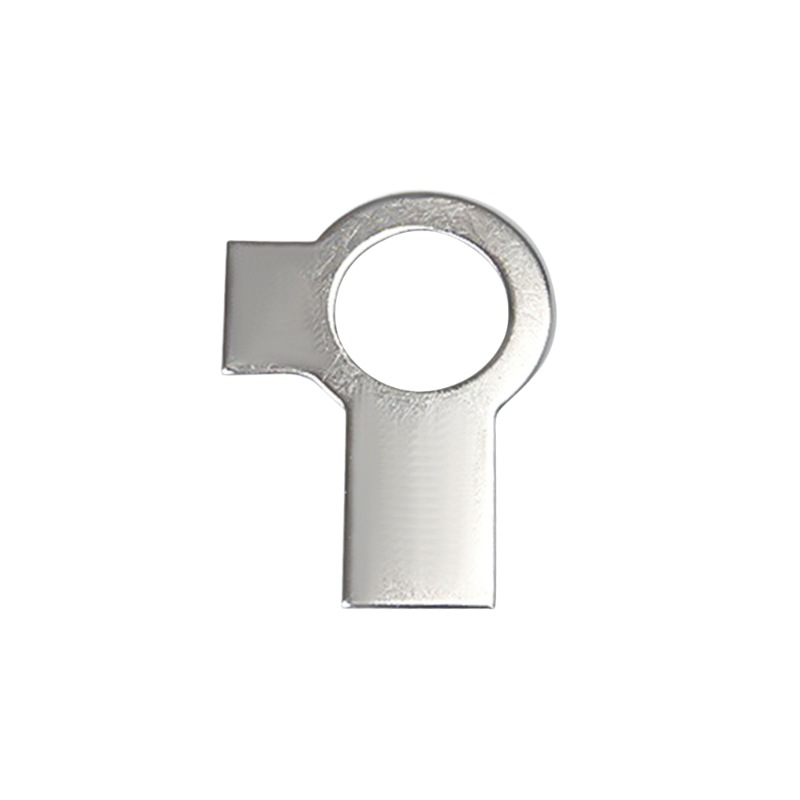

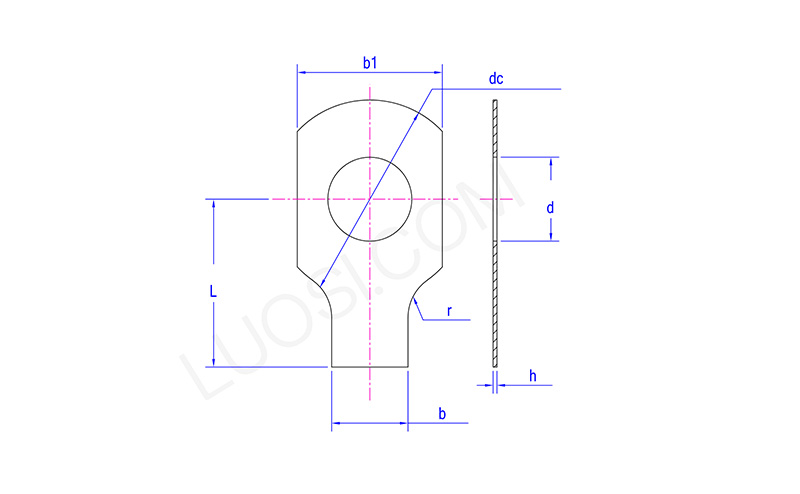

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmassimo	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC massimo	10	14	17	19	22	26	32	32	40	45	45
cc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Ispezione dell'installazione

Le orecchie corte sono saldamente attaccate al piano del dado, impedendo al dado di ruotare.

Le orecchie lunghe sono fissate saldamente e le rondelle con linguetta in acciaio nero con linguetta lunga e aletta non possono ruotare rispetto al pezzo da lavorare.

Entrambi gli auricolari non presentano crepe né piegature o danni eccessivi.

【4】Note di attenzione

（1）Monouso: dopo l'installazione, gli auricolari sono permanentemente piegati. Durante la rimozione, devono essere raddrizzati martellando o tagliando. Le rondelle con linguetta in acciaio nero con linguetta lunga e aletta non possono essere riutilizzate.

（2）Non piegare eccessivamente: piegature ripetute o angoli di piegatura eccessivi possono causare la rottura della radice dell'auricolare, perdendo la sua funzione di bloccaggio.

（3）Non fraintendere: le orecchie corte dovrebbero sempre puntare verso l'alto, mentre le orecchie lunghe dovrebbero puntare verso il basso.
