Rondelle con linguetta lunga e corta

Le rondelle con linguetta lunga e corta prodotte dalla fabbrica Xiaoguo® sono bloccate meccanicamente anziché per attrito. Il bloccaggio meccanico impedisce sostanzialmente la rotazione e l'effetto di bloccaggio è molto evidente.

Invia richiesta

Descrizione del prodotto

La rondella con linguetta lunga e corta, conforme all'anello di bloccaggio meccanico DIN 463, è un anello antiallentamento con bloccaggio puramente meccanico in un unico pezzo. È formato attraverso un unico processo di pressofusione, caratterizzato da un auricolare lungo e uno corto, con i due auricolari che formano un angolo di circa 90°. Viene utilizzato per bulloni/dadi esagonali, ottenendo l'anti-allentamento attraverso la piegatura di un auricolare lungo e di uno corto ed è adatto per condizioni di vibrazioni elevate, carico dinamico e dilatazione e contrazione termica. Questa struttura può impedire completamente la rotazione relativa del dado o del bullone, ottenendo un bloccaggio meccanico affidabile.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Caratteristiche strutturali

Le caratteristiche strutturali delle Rondelle ad aletta lunga e corta sono le seguenti:

（1）Stampaggio per stampaggio integrato

L'intera rondella Tab con linguetta lunga e corta è ricavata da un unico foglio di metallo attraverso il processo di stampaggio a freddo. Non sono presenti saldature o componenti aggiuntivi, il che si traduce in una struttura semplice, elevata resistenza e basso costo.

（2）Design a doppio orecchio (uno lungo e uno corto)

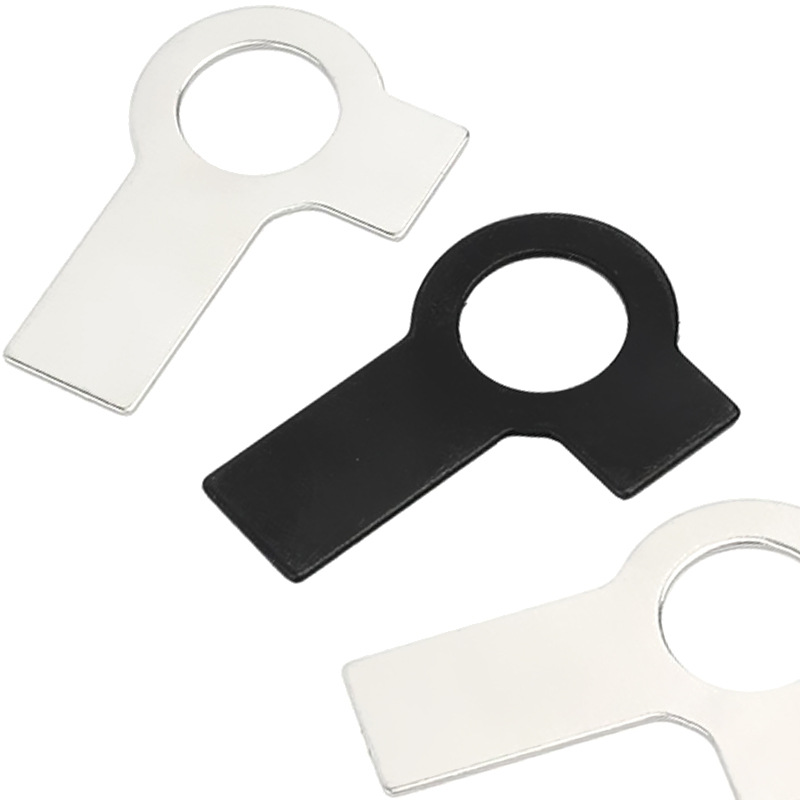

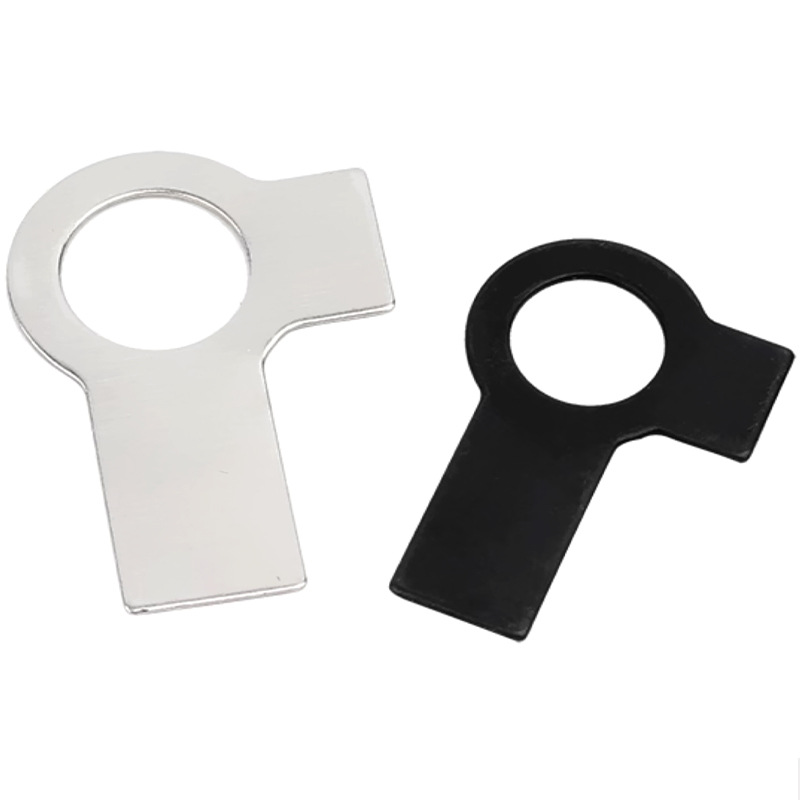

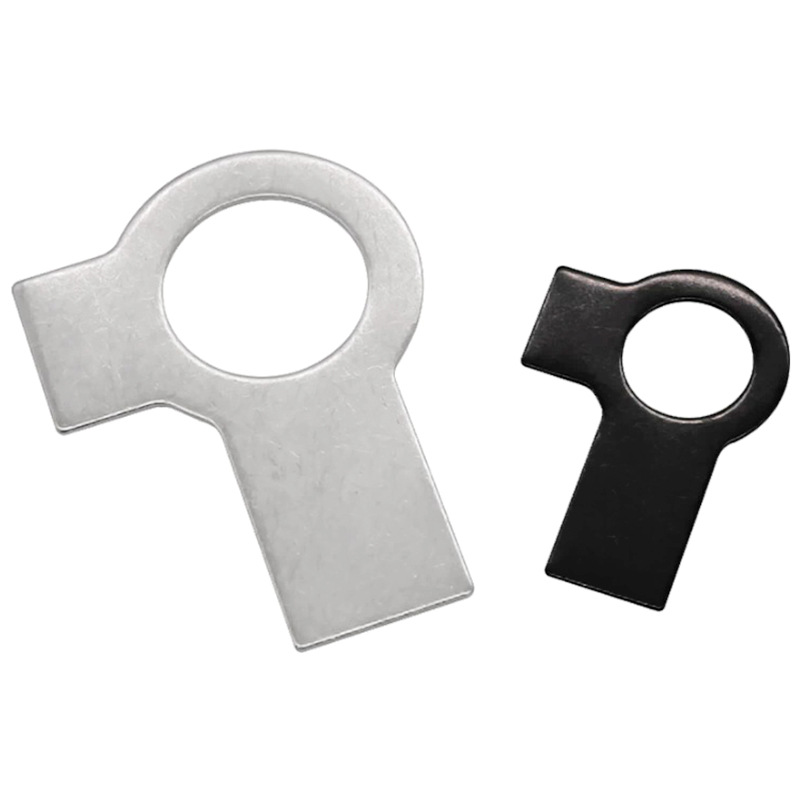

Il corpo principale delle rondelle con linguetta lunga e corta è circolare e due auricolari si estendono verso l'esterno lungo il bordo esterno:

Scheda corta: corta in lunghezza

Linguetta lunga: più lunga

I due auricolari formano tra loro un angolo di circa 90 gradi.

（3）C'è una struttura di rilascio dello stress alla radice dell'auricolare.

Nel punto di connessione tra l'auricolare e il corpo circolare, gli angoli arrotondati o una leggera contrazione della larghezza sono progettati per ridurre la concentrazione dello stress durante la piegatura e impedire la rottura dell'auricolare.

（4）Corpo cilindrico

Lo spessore del corpo è uniforme. Non ci sono denti o superfici inclinate sul corpo e la superficie è generalmente liscia.

< style="text-align:center;"> Tab Washers With Long And Short Tab

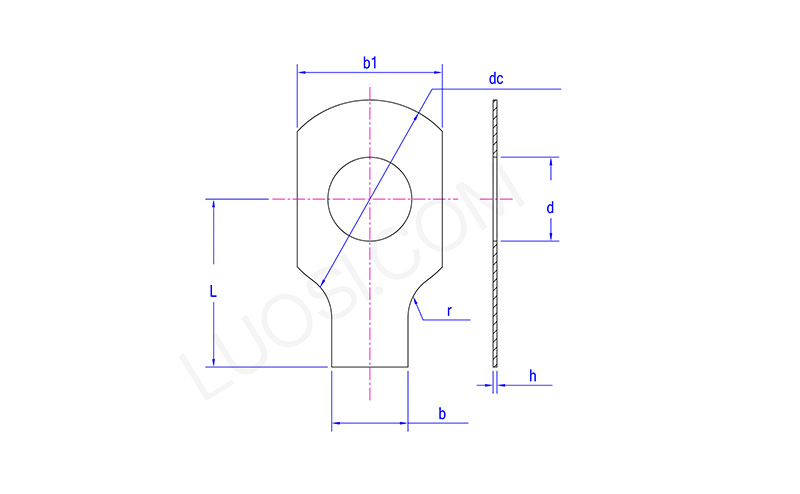

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmassimo	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dmin	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC massimo	10	14	17	19	22	26	32	32	40	45	45
cc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
