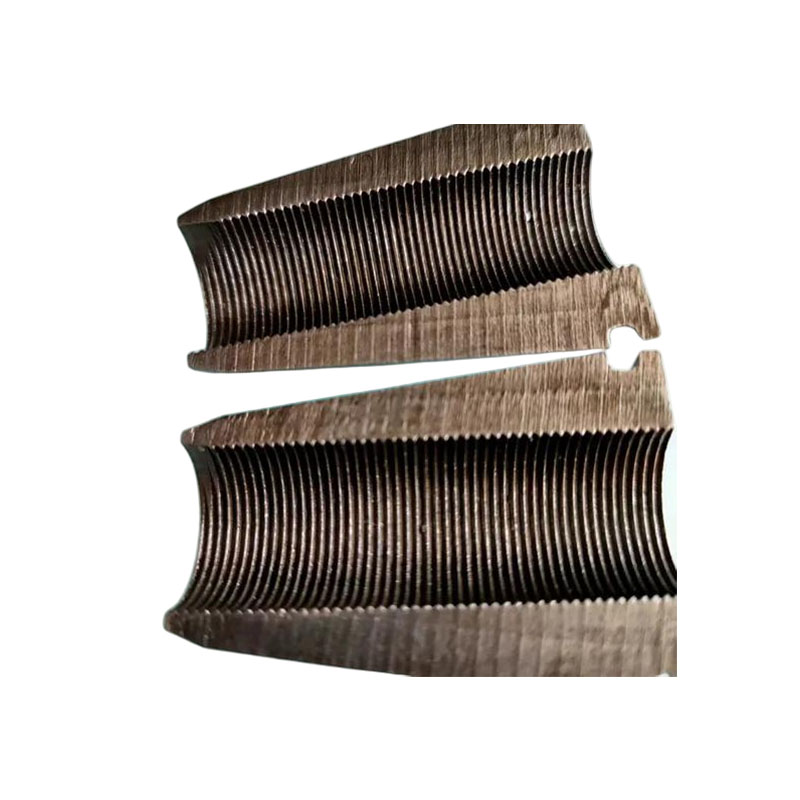

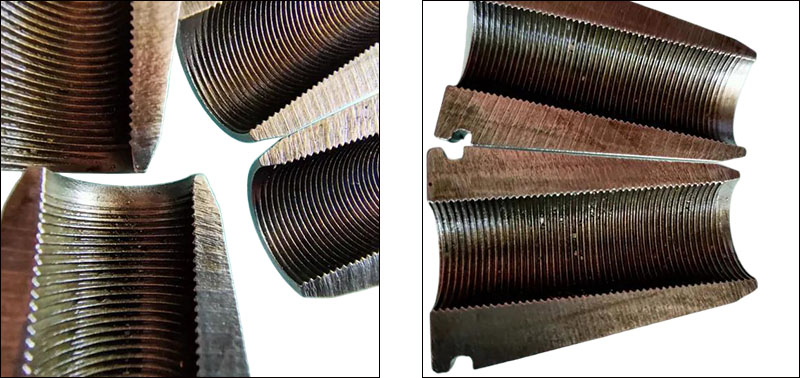

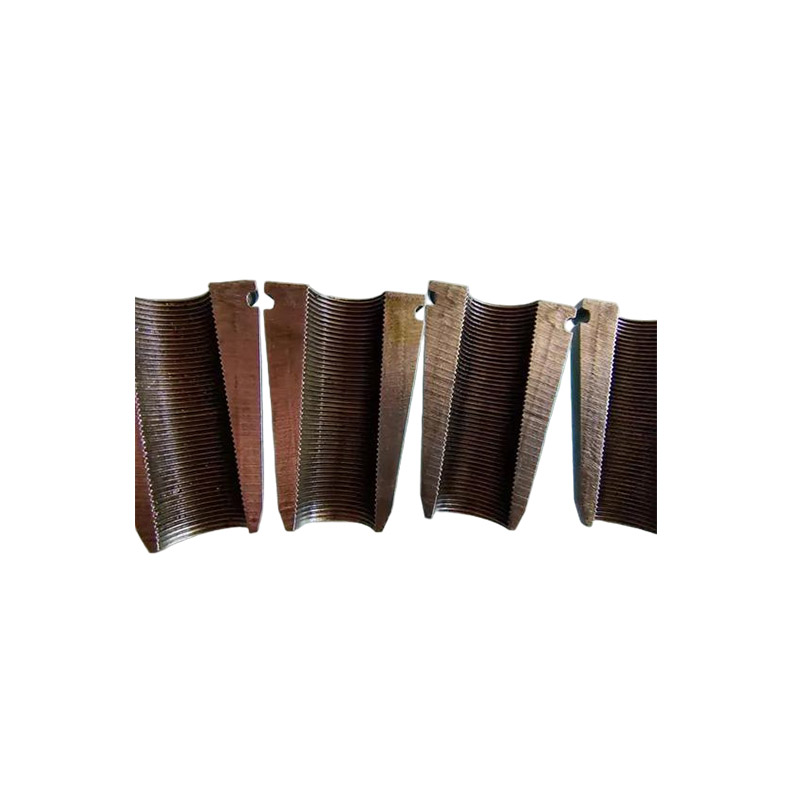

Cuneo per presa del cavo post-tensione

Campi di applicazione

I cunei per presa per cavi post-tensione sono quasi i componenti chiave di tutte le strutture in calcestruzzo che richiedono ampie campate, elevata capacità di carico ed elevata durata.

（1）Infrastrutture di trasporto

• Progetti di ponti (per strade, ferrovie, cavalcavia urbani)

• Trasporto ferroviario (metropolitana leggera, metropolitana)

• Porti e banchine

Ancoraggio di trefoli in acciaio precompresso per migliorare la capacità di carico strutturale e la resistenza alle crepe e prolungare la durata.

（2）Architettura e ingegneria civile

• Edifici a molti piani e altissimi

• Grandi edifici pubblici (impianti sportivi, centri congressi)

• Officine e magazzini industriali

• Sollevamento oggetti pesanti e rinforzo strutturale

I cunei fissacavi post-tensione sono utilizzati in strutture critiche che sopportano carichi enormi e sono impiegati anche nella ristrutturazione e nel rinforzo di edifici esistenti.

（3）Energia e impianti industriali

• Generazione di energia eolica (ancoraggio delle fondazioni delle torri delle turbine eoliche)

• Centrali nucleari (strutture speciali come vasi di contenimento)

• Serbatoi di stoccaggio del GNL (cemento precompresso a bassa temperatura)

• Fondazioni di grandi attrezzature industriali

Per garantire la loro stabilità sotto carichi ciclici come forti venti

（4）Progetti idroelettrici e di tutela dell'acqua

• Dighe e centrali idroelettriche

• Rinforzo dei pendii e delle gallerie

• Ingegneria sotterranea

Rinforzare il corpo della diga, l'ammasso roccioso dei pendii ripidi e il tunnel nella roccia circostante per prevenire frane e crolli.

（5）Campi speciali ed emergenti

• Rinforzo geotecnico e di fondazione

• Ripristino e ristrutturazione strutturale

• Ingegneria antimagnetica e anticorrosione

Applicato al rinforzo delle fondazioni, alla sostituzione dei supporti dei ponti, alla correzione dell'allineamento degli edifici, ecc. In ambienti speciali, può essere utilizzato in combinazione con barre FRP (materiali compositi fibrorinforzati).

Funzione principale

Il cuneo per presa del cavo post-tensione è un componente di ancoraggio cruciale nelle strutture in cemento precompresso post-tensione. Le sue funzioni principali possono essere riassunte come segue:

（1）Bloccaggio e ancoraggio di trefoli di acciaio

Dopo che i cavi di precompressione sono stati tesi, i blocchi a cuneo bloccano saldamente i trefoli di acciaio (o i fasci di fili di acciaio), impedendo loro di retrarsi o scivolare e bloccando la forza di tensione all'estremità di ancoraggio.

（2）Trasmettere la precompressione alla struttura in calcestruzzo

Il cuneo di presa per cavi post-tensione trasferisce la tensione dei trefoli di acciaio alle piastre di ancoraggio, che poi trasmettono la forza attraverso le piastre dei cuscinetti di ancoraggio ai componenti in calcestruzzo, stabilendo così una precompressione efficace a lungo termine in tutta la struttura, migliorando la resistenza alle crepe, la rigidità e la capacità portante della struttura.

(3) Ottenimento di "autobloccaggio" e "anti-allentamento"

Sfruttando le caratteristiche geometriche della forma a cuneo, viene generato un effetto autobloccante tra il blocco a cuneo e il foro conico della piastra di ancoraggio quando sottoposto a forza: maggiore è la forza di trazione, più stretto è il blocco a cuneo, garantendo così che la struttura non si allenti durante il suo periodo di servizio.
