Cunei di ancoraggio post tensione

Prestazioni chiave

Le prestazioni dei cunei di ancoraggio post-tensione determinano direttamente la sicurezza strutturale e la durabilità di grandi progetti come ponti ed edifici. Scegliendo Xiaoguo® otterrai una garanzia affidabile in grado di resistere agli standard più severi.

（1）Efficienza di ancoraggio del carico statico

Coefficiente di efficienza ηa ≥ 0,95

Se il sistema di ancoraggio può sfruttare in modo efficiente tutta la resistenza dei trefoli di acciaio

（2）Deformazione totale finale

εapu ≥ 2,0%

Misura la duttilità del sistema di ancoraggio nello stato ultimo per prevenire cedimenti fragili

（3）Prestazioni a fatica

Nessun guasto dopo 2 milioni di cicli di caricamento

Garantisce che le strutture, come i ponti e le torri delle turbine eoliche, soggette a carichi dinamici a lungo termine, non cedano a causa della fatica.

（4）Perdita di attrito nella zona di ancoraggio

Perdita totale all'apertura dell'ancora + apertura della tromba ≤ 6%

Riduce la perdita di precompressione effettiva causata dall'attrito, influenzando l'efficienza del tensionamento e il controllo dei costi.

（5）Quantità di retrazione del blocco a cuneo

Ancoraggio a bassa retrazione ≤ 0,5 mm; Ancoraggio ordinario ≤ 6 mm

Ciò influisce direttamente sulla precisione della creazione della precompressione. Minore è la retrazione, minore è la perdita di precompressione durante l'instaurazione.

(6) Requisiti di durezza:

Cunei di ancoraggio post tensione: HRC 58-65; Piastra di ancoraggio: HB ≥ 251

Assicurarsi che la superficie delle parti sia resistente all'usura e non si deformi o collassi sotto forte pressione.

Classificazione

I cunei di ancoraggio post tensione possono essere ulteriormente classificati in molti tipi. I principali criteri di classificazione si basano sul numero di pezzi, sulla forma dei denti interni e sulla forma del cono esterno. Le caratteristiche strutturali e gli usi corrispondenti

【1】il numero di pezzi

（1）Due pezzi

Caratteristiche strutturali: due piastre di bloccaggio simmetriche a forma di cuneo, se combinate, formano un foro circolare al centro

Applicazioni tipiche: Ancoraggio funzionante permanente, per uso singolo

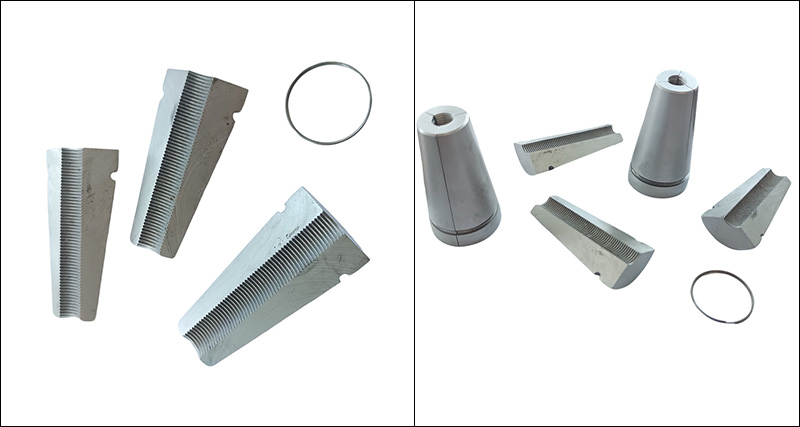

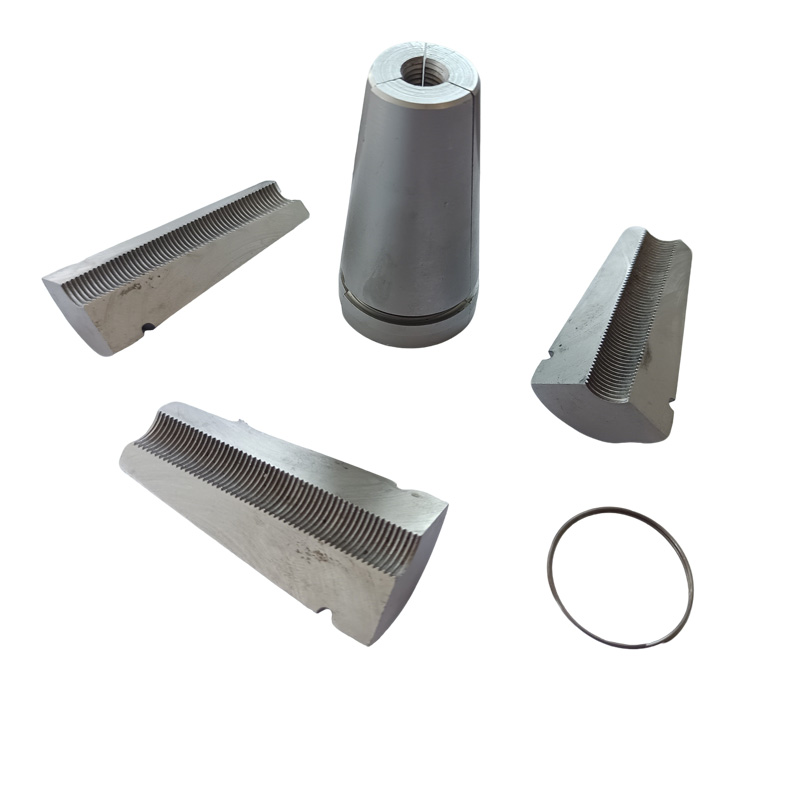

（2）Tre pezzi

Caratteristiche strutturali: tre piastre di bloccaggio a forma di cuneo divise uniformemente, con spazi tra loro, richiedono una molla elicoidale per il coordinamento

Applicazioni tipiche: Ancoraggio per utensili, riutilizzabile

【2】la forma dei denti interni

（1）Denti circolari

Caratteristiche: I cunei di ancoraggio post tensione hanno più denti sporgenti circolari indipendenti, con punte dei denti affilate.

Trefoli di acciaio applicabili: trefolo di acciaio standard (struttura 1×7)

（2）Filettatura a spirale

Caratteristiche:Filettatura interna a spirale continua

Trefoli di acciaio applicabili: fascio di fili di acciaio ad alta resistenza o rinforzo speciale precompresso

（3）Tipo di combinazione

Caratteristiche:Denti circonferenziali + Scanalature longitudinali

Trefoli in acciaio applicabili: migliora la rimozione dei trucioli e le prestazioni di innesto

【3】la forma del cono esterno

（1）Superficie conica singola

Caratteristiche della superficie conica: l'intera superficie ha un unico cono (il più comune)

（2）Doppia superficie conica

Caratteristiche della superficie conica: è presente una transizione ad angolo piccolo vicino all'estremità grande, che migliora la distribuzione delle forze

（3）Con sezione guida

Caratteristiche della superficie conica: una sezione di guida cilindrica si estende dall'estremità piccola, facilitando l'inserimento iniziale
