Vite flangiata metrica tipo U 12 Piont

Le viti flangiate di tipo metrico U 12 piont sono perfette per installazioni precise e sicure. La fabbrica Xiaoguo® può soddisfare le tue esigenze. Produciamo in conformità con lo standard di implementazione ASME/ANSI B18.2.5M-2009. Ordina ora e ottieni le viti affidabili di cui hai bisogno.

Invia richiesta

Descrizione del prodotto

La vite flangiata di tipo metrico U 12 piont ha 12 angoli in testa. Una volta serrato, ha un'area di contatto più ampia e può applicare una coppia maggiore. Sotto la vite è presente una piastra flangiata a forma di U, che può aumentare l'area di contatto con la parte collegata e disperdere la pressione.

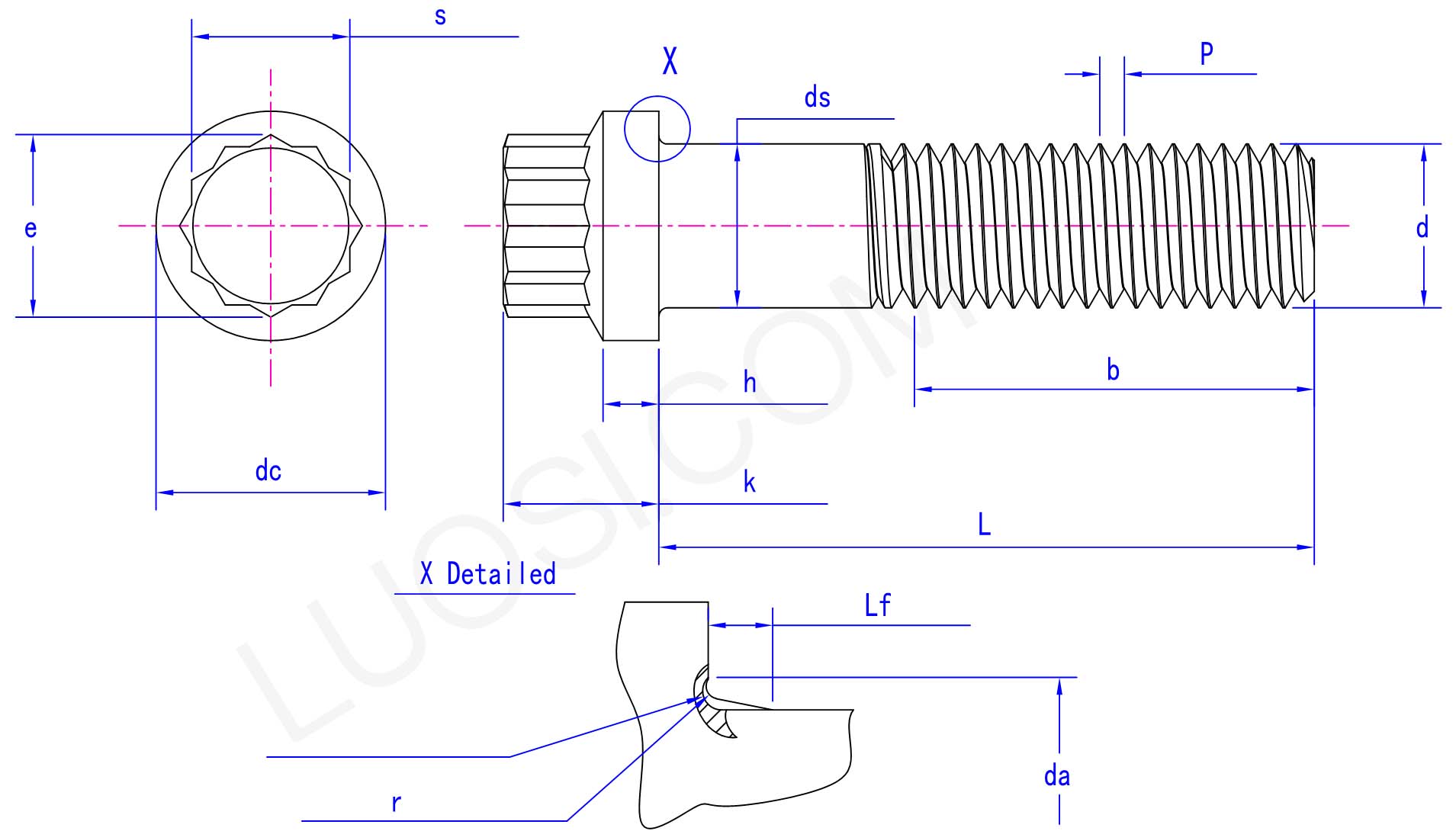

Metric Type U 12 Piont Flange Screw

Caratteristiche e parametri

Le viti a 12 punti di tipo U metrico sono resistenti alla corrosione in nebbia salina. Il design con taglio inferiore viene spesso utilizzato nell'acciaio inossidabile, poiché può ridurre la corrosione interstiziale. Superfici di tenuta delle flange, sono la scelta ideale per le ringhiere delle navi o le infrastrutture costiere. Possono impedire l'allentamento. La superficie inferiore della flangia seghettata ha una superficie a rete, adatta per vibratori industriali o staffe per generatori che non richiedono rondelle di bloccaggio.

Le viti flangiate di tipo metrico U 12 piont vengono utilizzate per fissare il collettore di scarico della turbina. Le perdite nel collettore ridurranno l'efficienza della turbina. Resistono ad un ciclo termico di 900°C. La scanalatura a forma di U può impedire la deformazione della flangia quando serrata. Quando viene applicato l'agente antiaderente al nichel, la pasta di rame brucerà. Sostituirlo ogni 50.000 miglia percorse; L'affaticamento termico può causare lo scoppio del tubo di scarico.

Le viti metriche U a 12 punti vengono utilizzate per fissare i coperchi degli ingranaggi delle turbine eoliche. Le vibrazioni della turbina possono causare il ritiro delle viti tradizionali. Possono bloccare la piastra di copertura per più di 20 anni. La parte inferiore tagliata può svolgere un ruolo nell'assorbimento degli urti. Quando si utilizza un moltiplicatore di coppia a 12 punti in altezza, un serraggio insufficiente può causare l'ingresso di polvere e danneggiare gli ingranaggi.

La vite flangiata metrica U 12 piunt ha una forza di fissaggio estremamente elevata. Il design a 12 angoli consente di sopportare una coppia maggiore quando serrato. Inoltre, la flangia a forma di U aumenta l'attrito, rendendo difficile l'allentamento anche in un ambiente vibrante. Sono molto affidabili e possono mantenere sempre stabili le parti di connessione.

Parametri del prodotto

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds massimo	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
è massimo	5	6	8	10	12	14	16	20	24	30	36
è minimo	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
Mi min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
CC massimo	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
CC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
hmassimo	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
kmassimo	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Sì, massimo	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lfmax	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
massimo	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
