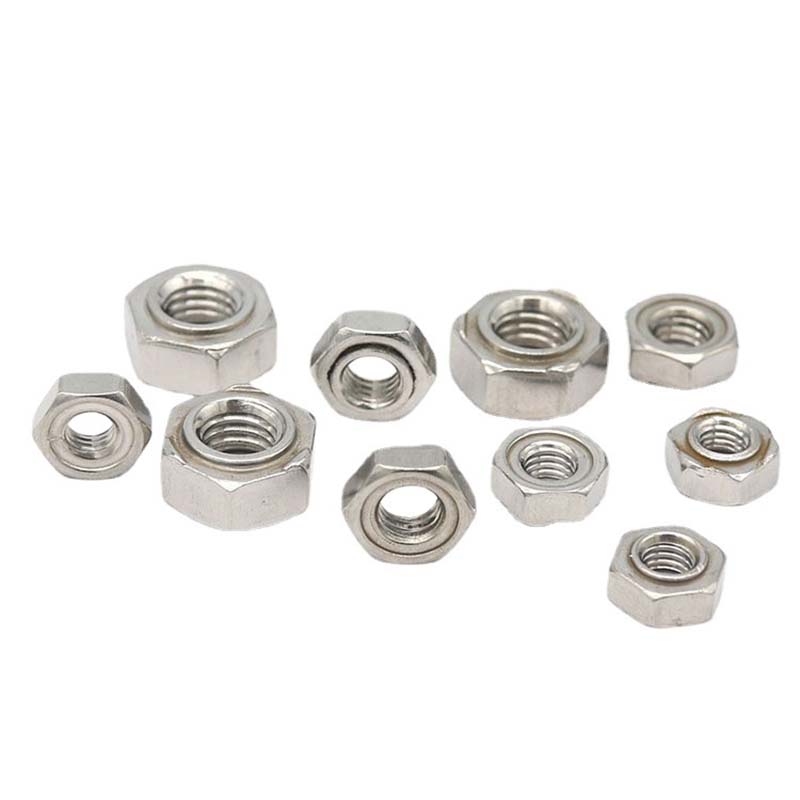

Dadi esagonali metrici per saldatura a proiezione di resistenza

I dadi esagonali metrici per la saldatura a proiezione a resistenza sono dimensionati in unità metriche e sono progettati specificamente per la saldatura a punti a resistenza. Durante il processo di saldatura, le piccole sporgenze si scioglieranno e si legheranno al metallo. I fornitori di Xiaoguo® possono fornire campioni gratuiti.

Modello:BS 7670-1-4-1993

Invia richiesta

Descrizione del prodotto

I dadi esagonali metrici per la saldatura a proiezione a resistenza hanno una forma esagonale, che rende conveniente l'uso di una chiave per il serraggio. Su un lato del dado sono presenti diversi piccoli punti di saldatura sporgenti, mentre sull'altro lato sono presenti fori filettati metrici standard.

Dettagli del prodotto

I dadi esagonali con saldatura a proiezione a resistenza metrica hanno piccole sporgenze nella parte inferiore. Quando gli elettrodi di saldatura premono, la corrente scorre attraverso queste sporgenze, sciogliendo istantaneamente le sporgenze e fondendo il dado con la piastra metallica sottostante. Questo processo è veloce e automatizzato ed è particolarmente adatto per linee di produzione su larga scala nel settore automobilistico o degli elettrodomestici.

Dadi esagonali metrici per coperture di saldatura a proiezione di resistenza di dimensioni come M6, M8 e M10. Il passo (ad esempio 1.0 o 1.25) deve corrispondere ai tuoi bulloni. La dimensione del dado esagonale (ad esempio, un dado esagonale per M6 è 10 millimetri) determina la chiave richiesta per il passaggio successivo.

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 massimo	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 minuto	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
hmassimo	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 massimo	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
è massimo	7.5	9	10	11	14	17	19
è minimo	7.28	8.78	9.78	10.73	13.73	16.73	18.67
Hmassima	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

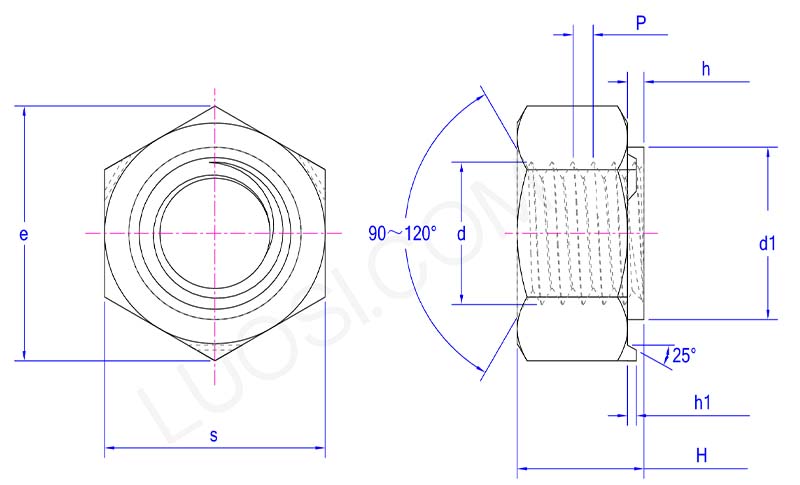

parameter of Metric hex nuts for resistance projection welding

Per la saldatura a proiezione a resistenza, mantenere la superficie pulita quando si utilizzano dadi esagonali metrici. Olio o ruggine possono danneggiare la saldatura. Assicurarsi che gli elettrodi siano allineati e in buona forma. Gli elettrodi danneggiati possono portare a una saldatura di scarsa qualità. Fare attenzione agli "spruzzi" (scintille volanti), che di solito indicano un errore di impostazione e la saldatura potrebbe non essere sicura.

Caratteristiche del prodotto

I dadi esagonali metrici per la saldatura a proiezione a resistenza forniscono una coppia maggiore durante il serraggio o l'allentamento dei bulloni, garantendo un funzionamento semplice e regolare senza scivolare. Garantiscono inoltre punti di saldatura perfettamente allineati e una distribuzione uniforme del calore durante la saldatura. Aderiscono saldamente ai componenti saldati, creando una connessione sicura.

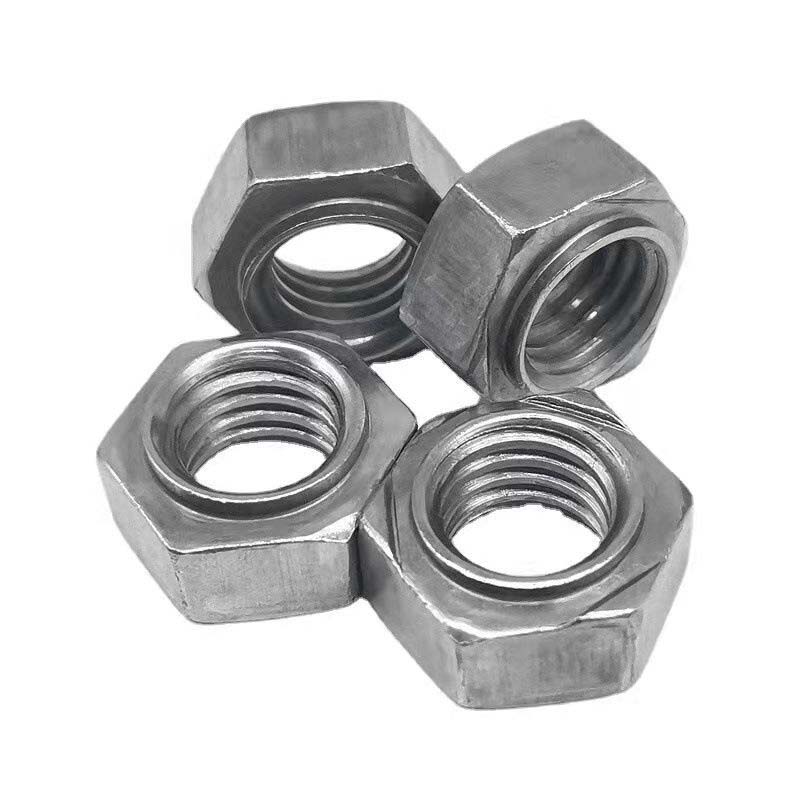

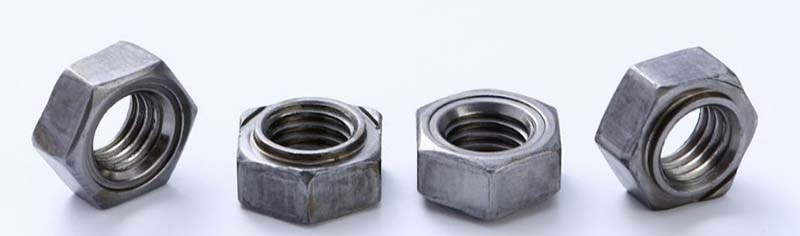

Metric hex nuts for resistance projection welding
