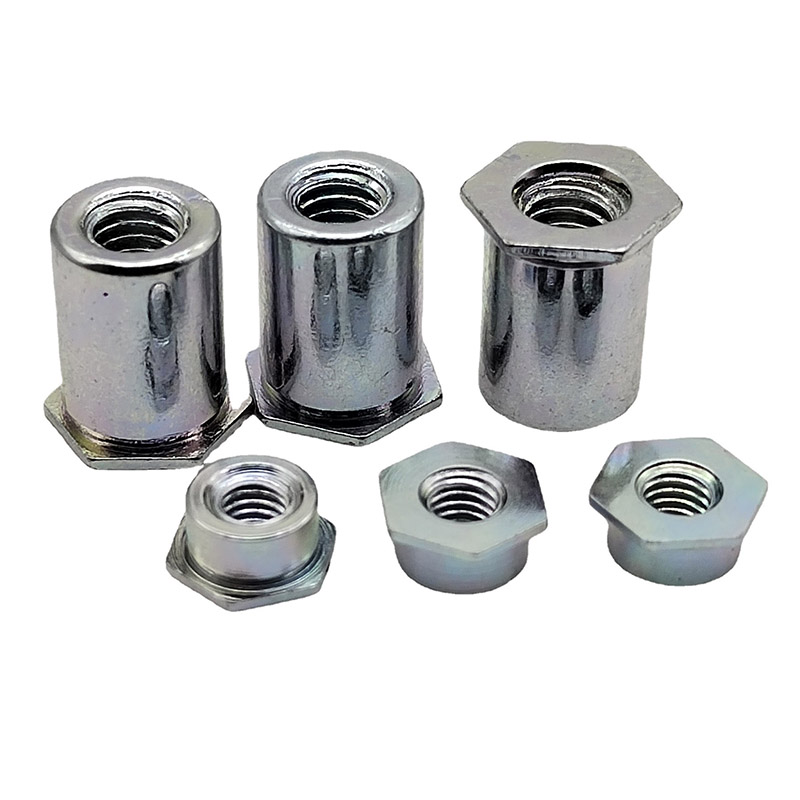

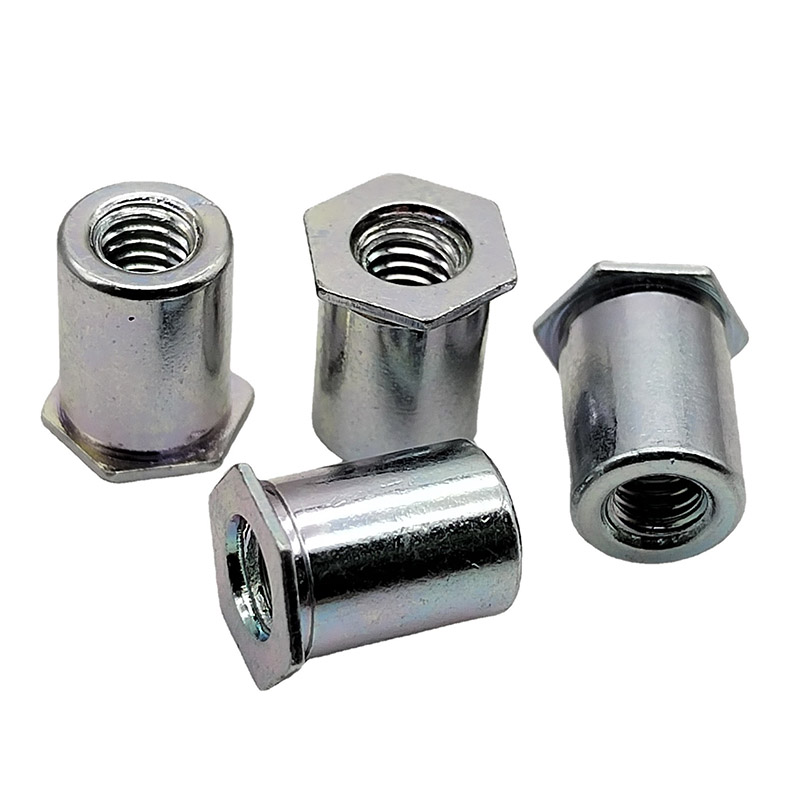

Colonna con dado rivettato esagonale in acciaio inossidabile

Il rispetto degli standard internazionali è una priorità per Xiaoguo®. Durante l'installazione, la colonna del dado rivettato esagonale in acciaio inossidabile viene inserita in un foro preforato e compressa, facendo svasare il suo gambo e afferrando saldamente il materiale ospite da dietro.

Invia richiesta

Descrizione del prodotto

La colonna con dado rivettato esagonale in acciaio inossidabile è un pilastro distanziatore specializzato progettato per l'impilamento e la spaziatura sicuri da scheda a scheda. La sua caratteristica distintiva è il foro passante, che consente alla vite di passare completamente attraverso il componente. La sezione centrale "thread free" e il design esagonale impediscono la rotazione durante il processo di assemblaggio, garantendo un perfetto allineamento. Questa staffa rivettatrice è realizzata in durevole acciaio inossidabile, che è più resistente alla corrosione rispetto ad altri materiali, ha un'elevata resistenza meccanica e può essere utilizzata in componenti multistrato in alloggiamenti elettronici.

Installazione

L'installazione della colonna con dado per rivetti esagonali in acciaio inossidabile è un processo permanente e una tantum. È montato saldamente in un foro PCB preforato utilizzando una tecnica di rivettatura, che deforma l'estremità inferiore per bloccare saldamente la scheda. Il design flat-top è a filo con la superficie del PCB, risparmiando spazio verticale. Questo componente è adatto per applicazioni che richiedono punti di montaggio fissi ma non richiedono filettature interne, semplificando il processo di produzione e migliorando la resistenza strutturale. L'acciaio inossidabile è adatto per l'uso in ambienti difficili e può essere utilizzato stabilmente per lungo tempo.

Quali sono le capacità portanti?

Il carico che una colonna con inserti filettati esagonali in acciaio inossidabile può sopportare dipende dalle sue dimensioni (come M4, M6, M8), dal tipo di acciaio utilizzato (a basso o medio tenore di carbonio) e dallo spessore del materiale di base (il suo range di presa). I produttori pubblicano schede tecniche che elencano esattamente la resistenza allo strappo (trazione) e al taglio che ciascuna versione può sopportare. Assicurati di controllare queste specifiche prima di utilizzarle, sono importanti per ottenere quella giusta.

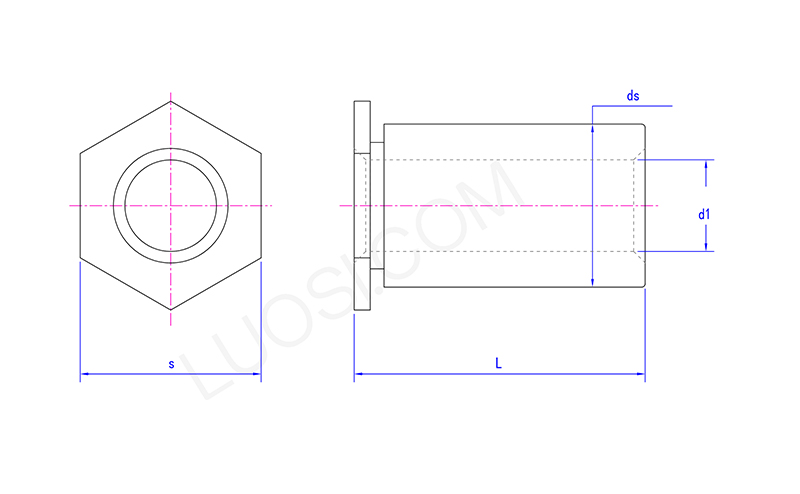

Stainless steel hexagonal rivet nut column

MSU	4116	6116	6143	8143	8169	8194
d1 massimo	0.12	0.12	0.147	0.147	0.173	0.198
d1 minuto	0.113	0.113	0.14	0.14	0.166	0.191
ds massimo	0.165	0.212	0.212	0.28	0.28	0.28
dè minimo	0.16	0.207	0.207	0.275	0.275	0.275
è massimo	0.195	0.258	0.258	0.32	0.32	0.32
è minimo	0.179	0.242	0.242	0.304	0.304	0.304
