Dadi a saldare stile T con tipo 1A

I dadi a saldare stile T con tipo 1A sono progettati specificamente per la saldatura di metalli e sono conformi alla specifica 1A, garantendo una perfetta aderenza. Adatto per strutture metalliche, supporti o attrezzature meccaniche, il design a forma di T aiuta a risparmiare spazio. La fabbrica Xiaoguo® ha una grande quantità di merce in magazzino. Possiamo anche personalizzare e fornire prodotti che soddisfano esigenze specifiche.

Modello:JIS B1196-3.1-2001

Invia richiesta

Descrizione del prodotto

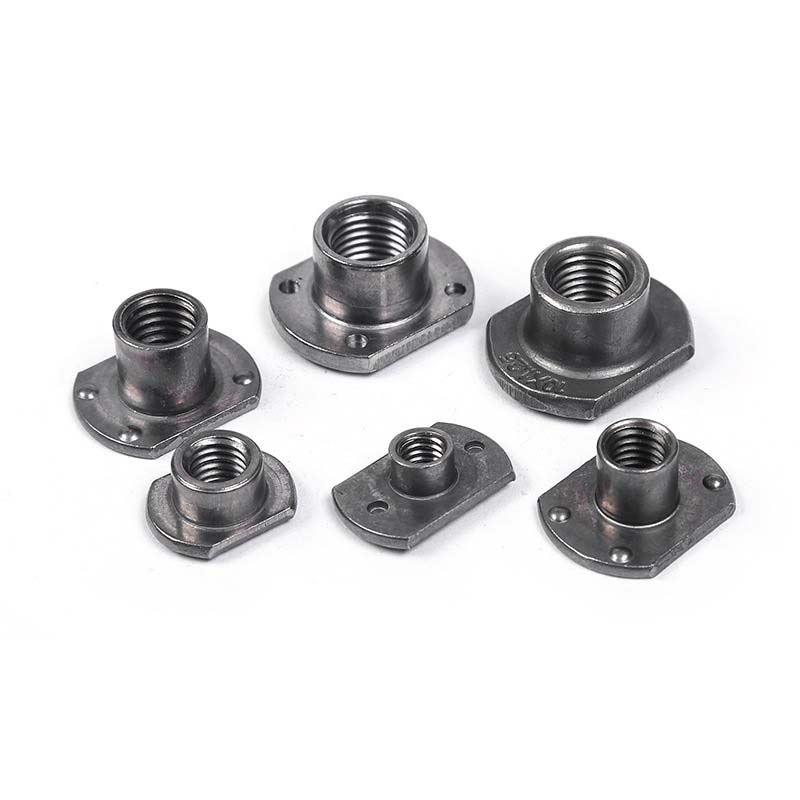

I dadi a saldare stile T con tipo 1A hanno una forma che ricorda la lettera "T", con la parte cilindrica filettata nella parte inferiore. Sulla flangia sono presenti diverse piccole sporgenze, progettate appositamente per la saldatura. Le specifiche della filettatura comune vanno da M4 a M12.

Parametri del prodotto

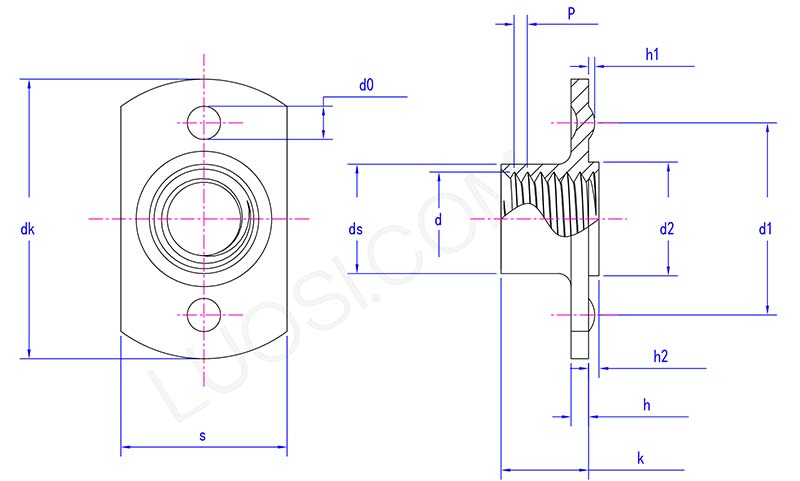

T style weld nuts with type 1A parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
non so massimo	20.5	20.5	23.7	23.7	31	33.2
non so min	19.5	19.5	22.3	22.3	29	30.8
è massimo	12.25	12.25	14.3	14.3	19.4	21.5
è minimo	11.75	11.75	13.7	13.7	18.6	20.5
ds massimo	5.9	6.7	8.3	10.2	13.2	15.2
dè minimo	5.4	6.2	7.8	9.5	12.5	14.5
kmassimo	5.9	6.9	7.5	9	10.6	11.8
kmin	5.1	6.1	6.5	8	9.4	10.2
hmassimo	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 massimo	6.9	6.9	8.9	10.9	12.9	14.9
d2 minuti	6.7	6.7	8.7	10.7	12.7	14.7
h2max	0.8	0.8	0.8	0.8	1.2	1.2
h2min	0.6	0.6	0.6	0.6	1	1
d0 massimo	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 massimo	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 massimo	15.2	15.2	17.25	17.25	22.3	24.3
d1 minuto	14.8	14.8	16.75	16.75	21.7	23.7

Caratteristiche e installazione del prodotto

I dadi a saldare stile T con tipo 1A presentano una caratteristica struttura a forma di T. La flangia può aumentare l'area di contatto con la piastra metallica, distribuire la pressione e rendere la saldatura più sicura. La dimensione e l'altezza delle sporgenze di saldatura sulla flangia sono le stesse e il riscaldamento è uniforme durante il processo di saldatura. La sua precisione del filo è elevata. Quando il bullone è avvitato, risulta molto fluido senza inceppamenti o allentamenti.

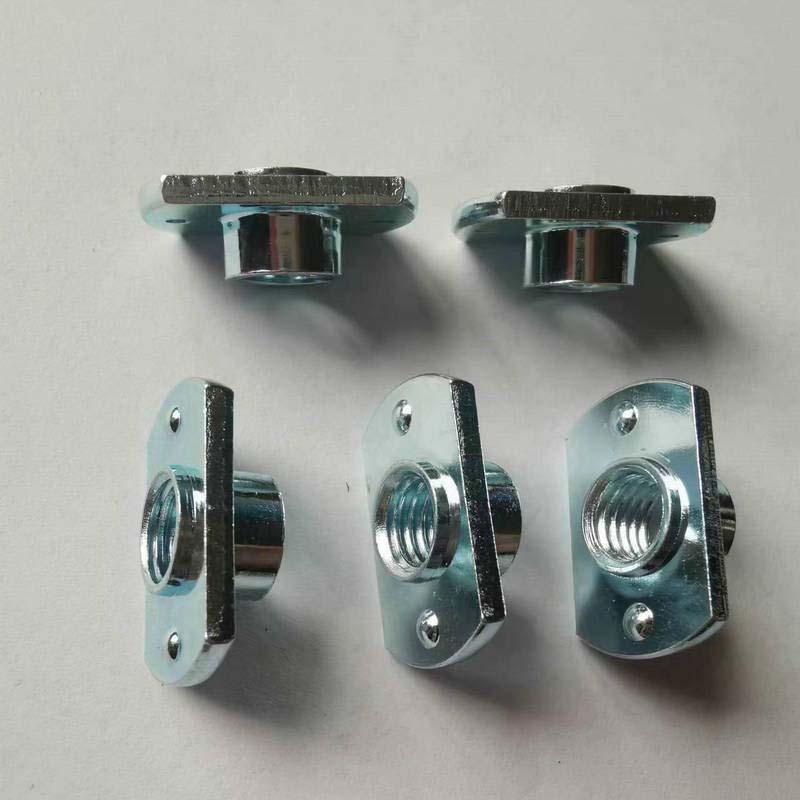

T style weld nuts with type 1A

I dadi a saldare di tipo T 1A prendono il nome dalla loro forma: il corpo del dado esagonale è montato eccentricamente sulla piastra di base rettangolare (flangia). Il tipo 1A indica che è progettato per la saldatura ad arco (MIG o TIG) attorno al bordo della flangia. Il design a forma di "T" consente di posizionare i fori filettati nella posizione desiderata, anche vicino al bordo dove non è possibile installare un dado centrale e può essere facilmente ottenuto.

Installare dadi a saldare stile T di tipo 1A significa eseguire la saldatura lungo la periferia della flangia rettangolare. La base del dado tipo 1A è piatta e non presenta fori o sporgenze. È possibile utilizzare MIG o TIG per creare cordoni di saldatura continui lungo il bordo della flangia. Una buona fusione complessiva è fondamentale poiché questo è l'unico modo per fissare la flangia. Si prega di pulire accuratamente il metallo prima.

I dadi a saldare di tipo 1A T sono più costosi di quelli ordinaridadi quadrati. Dovrai pagare per la forma di lavorazione della flangia e materiali aggiuntivi. Inoltre richiedono più tempo per essere saldati correttamente attorno alla flangia. Soprattutto quando è necessario compensare la posizione del filo, usali; in caso contrario, i dadi standard potrebbero essere più economici.
