Bullone di ancoraggio in calcestruzzo autofilettante con flangia esagonale

La fabbrica Xiaoguo ha anni di esperienza nel commercio di esportazione. Questo bullone di ancoraggio in calcestruzzo autofilettante con flangia esagonale copre le dimensioni da M6 a M16. Durante la costruzione, è necessario controllare una coppia di serraggio ragionevole per evitare di strappare le filettature e danneggiare il materiale di base. I materiali in carbonio e acciaio inossidabile si adattano a diverse condizioni di temperatura, garantendo un'installazione sicura e affidabile.

Invia richiesta

Descrizione del prodotto

Quella che segue è un'introduzione alle proprietà meccaniche e ai parametri di installazione del bullone d'ancoraggio in calcestruzzo autofilettante con flangia esagonale della Cina Xiaoguo®.

1.Parametri di installazione consigliati

Diametro nominale	Diametro punta da trapano (mm)	Profondità di foratura (mm)	Spessore minimo del supporto (mm)	Distanza minima (mm)	Distanza minima (mm)	Coppia di installazione (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

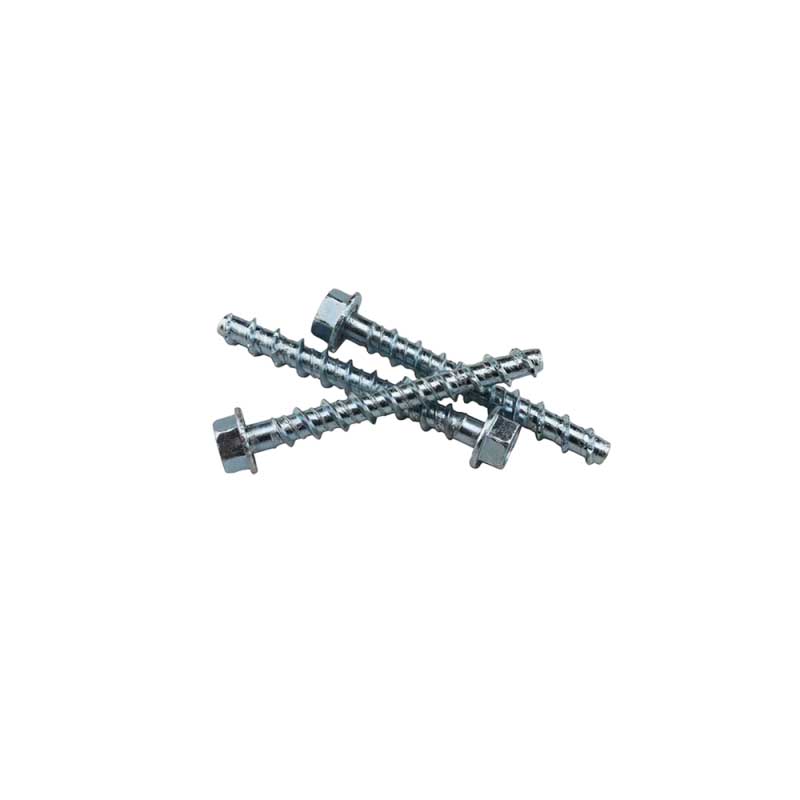

Hexagon Flange Self Tapping Concrete Anchor Bolt

Metodo di perforazione: utilizzare un trapano a percussione insieme a una punta da trapano in lega dura.

Requisiti di pulizia: utilizzare una pompa ad aria o un aspirapolvere per soffiare almeno 4 volte. Non dovrebbe esserci polvere visibile all'interno del foro.

Strumenti di installazione: Avvitatore a percussione o chiave dinamometrica, con presa esagonale.

2. Coppia di installazione e requisiti di serraggio

La coppia di installazione deve essere mantenuta entro l'intervallo consigliato. Una coppia insufficiente porterà ad un ancoraggio inadeguato; una coppia eccessiva può causare lo slittamento della filettatura o danni locali al calcestruzzo.

Dopo l'installazione, la superficie inferiore della testa della flangia deve essere a stretto contatto con il componente fisso e il bullone di ancoraggio per calcestruzzo autofilettante con flangia esagonale non deve essere ruotato a mano.

3.Limiti ambientali e di temperatura

Temperatura ambientale applicabile: acciaio al carbonio, rivestimento elettrozincato: da -40°C a +80°C

L'acciaio inossidabile può resistere a temperature leggermente più elevate fino a ≤ 120°C.

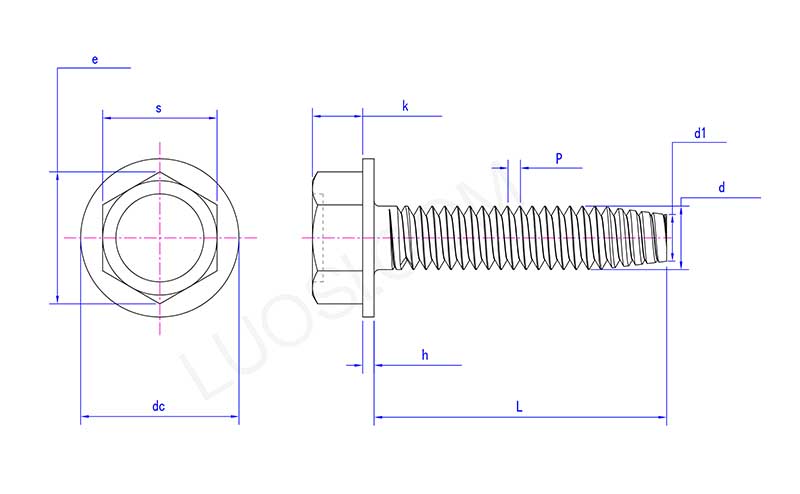

Hexagon Flange Self Tapping Concrete Anchor Bolt

Lun	#2	#3
P	56	48
è massimo	0.125	0.125
è minimo	0.12	0.12
e min	0.134	0.134
kmassimo	0.05	0.055
kmin	0.04	0.044
CC massimo	0.166	0.177
de min	0.154	0.163
hmassimo	0.016	0.016
h min	0.01	0.01
dmassimo	0.086	0.099
dmin	0.0813	0.0938
d1	0.068	0.078

Errori comuni e soluzioni

Di seguito sono riportati i 4 errori più comuni che è più probabile che si verifichino durante l'installazione del bullone di ancoraggio in calcestruzzo autofilettante con flangia esagonale, insieme alle soluzioni corrispondenti.

1.Il diametro della punta del trapano non è corretto.

Prestazioni: è stata utilizzata una punta da trapano con un diametro maggiore di 1-2 mm rispetto al bullone di ancoraggio. Dopo che il bullone di ancoraggio è stato avvitato, si è allentato.

Motivo: il foro è troppo grande e la filettatura non riesce a raggiungere la parete interna del foro, con conseguente mancato impegno efficace.

Approccio corretto: utilizzare una punta da trapano con lo stesso diametro nominale del bullone di ancoraggio.

2.Pulizia del foro insufficiente o pulizia incompleta del foro

Prestazioni: la resistenza varia notevolmente durante l'inserimento.

Motivo: la polvere si accumula all'interno del foro, impedendo l'innesto del filo.

La procedura corretta: dopo la foratura, soffiare aria almeno 4 volte fino a quando l'aria soffiata non sarà priva di polvere evidente. In alternativa è possibile utilizzare un aspirapolvere.

3.La profondità di foratura è insufficiente.

Prestazione: il bullone di ancoraggio è stato serrato completamente, ma la flangia non è ancora entrata in contatto con il componente fisso.

Motivo: profondità del foro insufficiente.

L'approccio corretto: la profondità del foro deve essere 5-10 mm maggiore della profondità di ancoraggio effettiva del bullone di ancoraggio.

4.Inclinare durante il serraggio

Prestazioni: il bullone di ancoraggio in calcestruzzo autofilettante con flangia esagonale si inclina dopo essere stato avvitato.

Motivo: la punta del trapano non è perpendicolare oppure l'angolo della chiave utilizzata durante l'inserimento non è corretto.

L'approccio corretto: Mantenere il trapano elettrico perpendicolare al supporto durante la perforazione; inizialmente, tenere in posizione il bullone di ancoraggio con la mano mentre lo si avvita.
