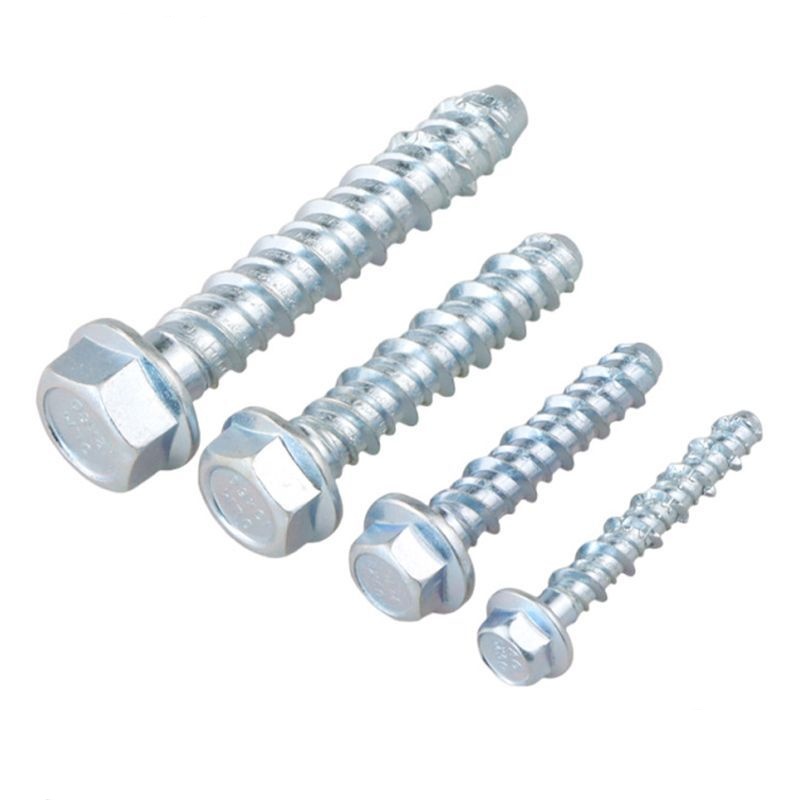

Bullone di ancoraggio in calcestruzzo autofilettante con testa flangiata esagonale

Il prodotto più popolare del fornitore Xiaoguo® di recente: bullone di ancoraggio per calcestruzzo autofilettante con testa a flangia esagonale. Da M6 a M16, filettature temprate tagliate nel calcestruzzo senza pre-maschiatura. La testa flangiata salva rondelle e resiste all'allentamento. Nessuno stress di espansione, quindi puoi posizionarlo vicino ai bordi. Disponibile per spedizione veloce.

Invia richiesta

Descrizione del prodotto

Di seguito sono riportati i parametri fisici principali del bullone di ancoraggio in calcestruzzo autofilettante con testa a flangia esagonale del fornitore Xiaoguo®, applicabile a specifiche comuni che vanno da M6 a M16.

（1）Intervallo di diametro nominale e lunghezza

Diametro nominale (d)	Lunghezza comune (L)	Lunghezza effettiva della filettatura	Altezza della testa	Diametro della flangia
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80.100.120.150.180.200mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100.120.150.180.200mm	≈L-22mm	11-12 mm	28-30 mm

Se la lunghezza supera i 200 mm possiamo personalizzarlo, ma è necessario verificare nuovamente la profondità di ancoraggio.

（2）Materiale e durezza

Materiale	Numero del modello	Durezza superficiale (HRC)	Durezza del nucleo (HRC)	Opzioni di trattamento superficiale
Acciaio al carbonio	10B21	52-58	32-40	Elettrozincatura (5–8 μm), zinco giallo, zincatura meccanica, rivestimento Dacromet
Acciaio inossidabile A2	304	45-50	25-30	Passivazione naturale, lucidatura elettrolitica
Acciaio inossidabile A4	316	45-50	25-30	Passivazione del colore originale

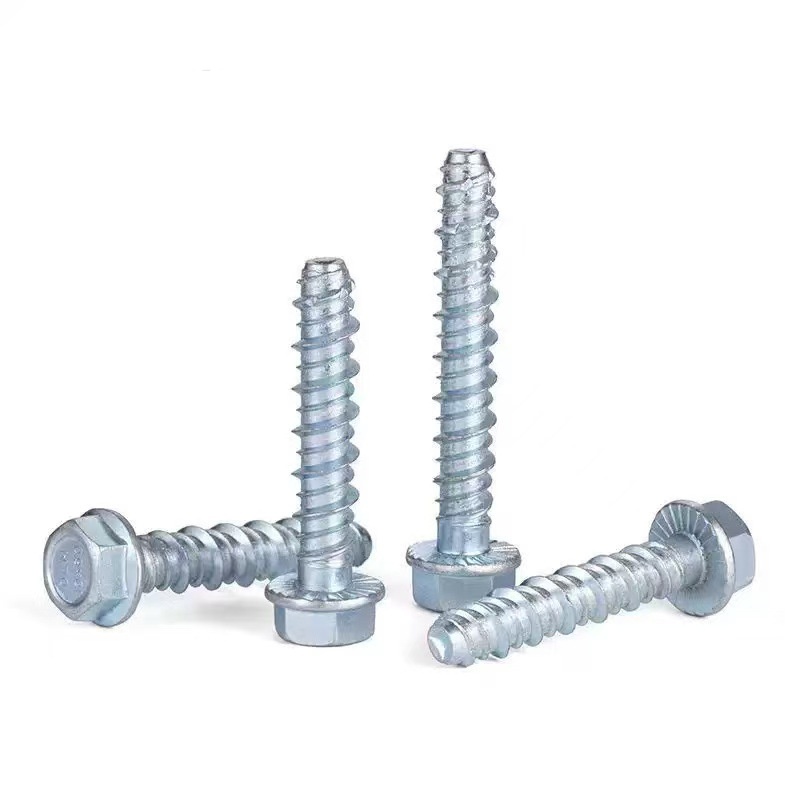

Hex Flange Head Self Tapping Concrete Anchor Bolt

I benefici portati dalla struttura

Non espandendo il tubo, ma grazie all'autoaggancio delle filettature: il punto forte strutturale del bullone di ancoraggio in calcestruzzo autofilettante con testa a flangia esagonale. Il bullone di ancoraggio sembra una vite molto grande, ma è completamente diverso dai normali bulloni di espansione.

（1）Guarnizione + denti incorporati

La flangia del bullone di ancoraggio in calcestruzzo autofilettante con testa a flangia esagonale è una guarnizione integrale e non si staccherà mai. Sotto la flangia è presente anche un anello di piccoli denti. Una volta serrati, penetreranno nella piastra di acciaio o nella guarnizione e non si allenteranno durante il funzionamento della macchina.

（2）I fili sono duri come un coltello.

La parte filettata che ha subito un indurimento superficiale è dura come uno scalpello. Spingerla nel foro preforato. La lama sul lato filettato raschia il cemento per creare la filettatura interna corrispondente, quindi afferrerà saldamente. Non si espande verso l'esterno per separarsi. Si basa invece sull'incastro dei fili, quindi non romperà il cemento.

（3）Filetto intero

Dal fondo della flangia fino alla punta, è interamente filettato. Più è profondo l'avvitamento, maggiore è la lunghezza del filetto che penetra nel calcestruzzo e maggiore sarà la resistenza al sollevamento.

(4) Guida precisa, nessuna deviazione

All'estremità è presente una piccola punta conica, simile a un trapano pilota. Dopo essere stata posizionata nel foro, l'estremità appuntita preme contro il fondo del foro, assicurando che il bullone di ancoraggio per calcestruzzo autofilettante con testa a flangia esagonale sia perpendicolare alla superficie della parete e non venga inclinato durante il serraggio.

（5）Supporto per l'uso ripetuto

In caso di problemi, questo bullone di ancoraggio può essere completamente rimosso utilizzando una chiave, riposizionato e quindi reinstallato. È particolarmente adatto per situazioni in cui è necessario smontare e rimontare più volte il bullone.

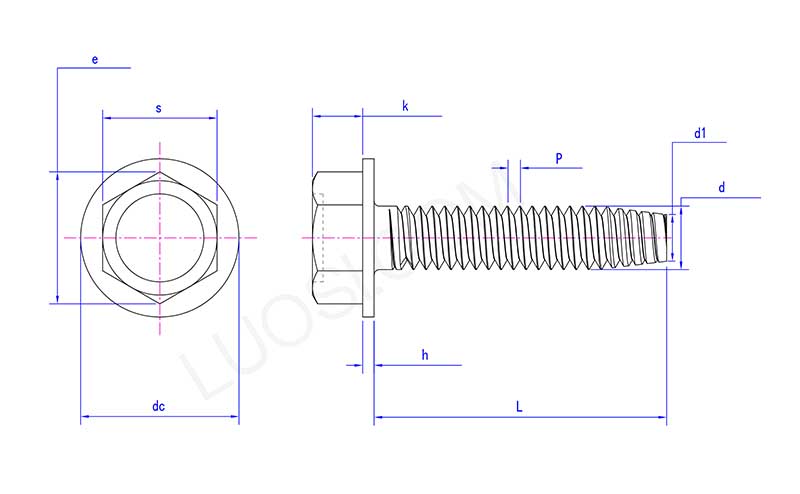

Hex Flange Head Self Tapping Concrete Anchor Bolt

Lun	#2	#3
P	56	48
è massimo	0.125	0.125
è minimo	0.12	0.12
e min	0.134	0.134
kmassimo	0.05	0.055
kmin	0.04	0.044
CC massimo	0.166	0.177
de min	0.154	0.163
hmassimo	0.016	0.016
h min	0.01	0.01
dmassimo	0.086	0.099
dmin	0.0813	0.0938
d1	0.068	0.078
