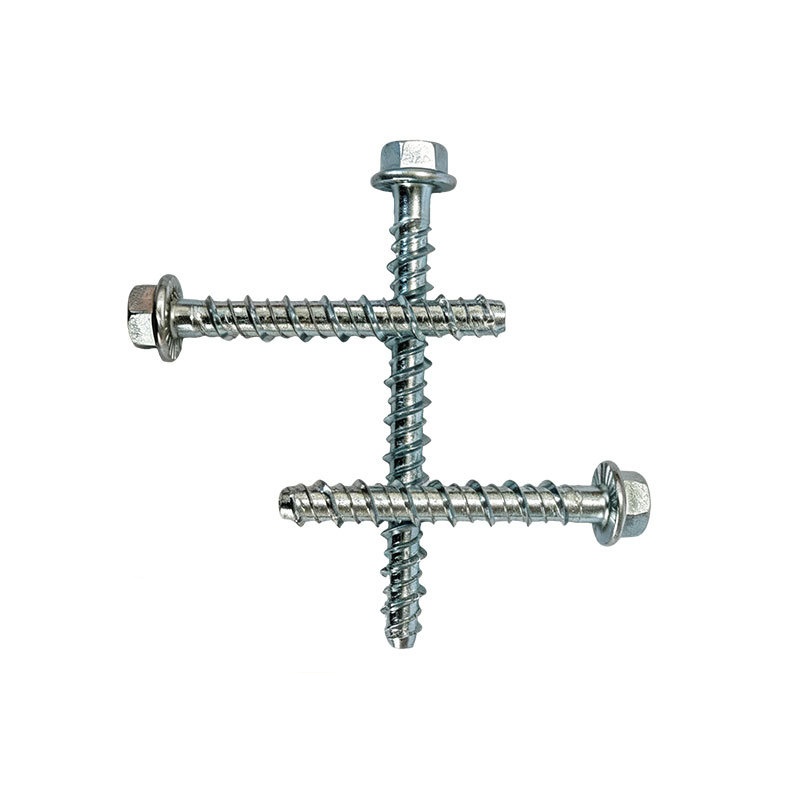

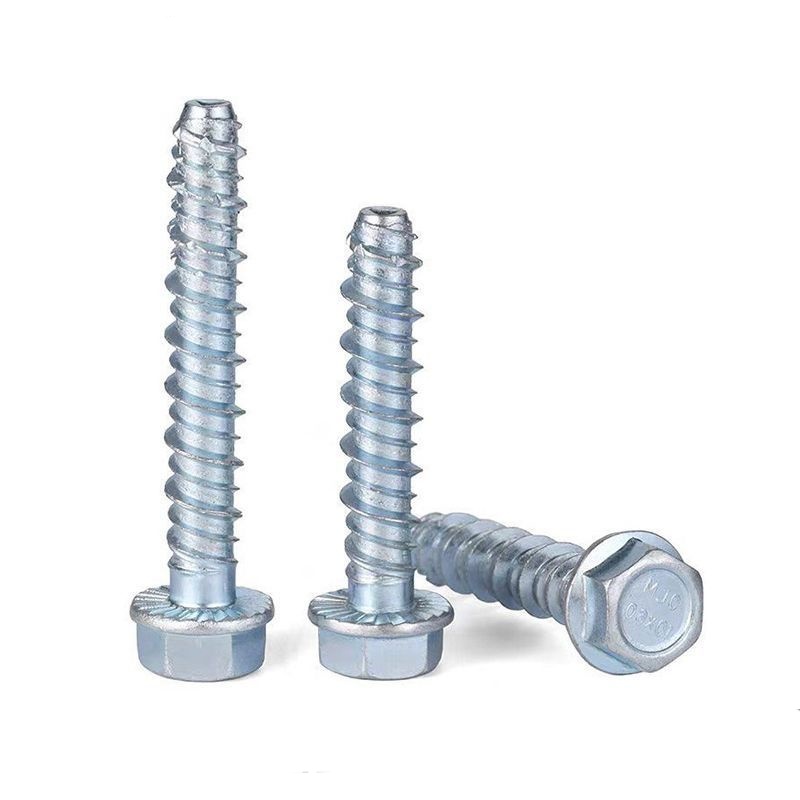

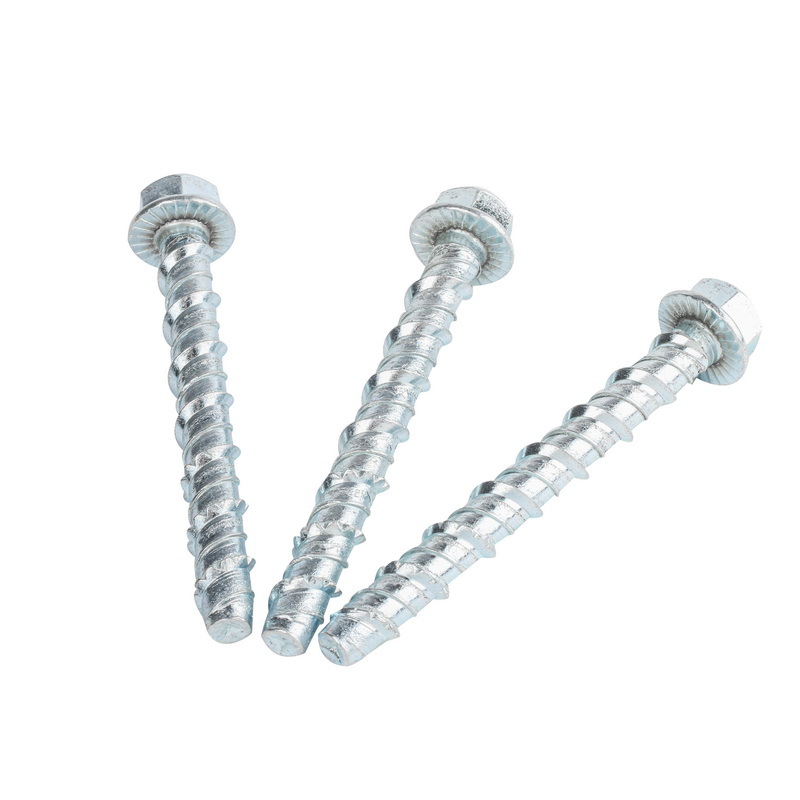

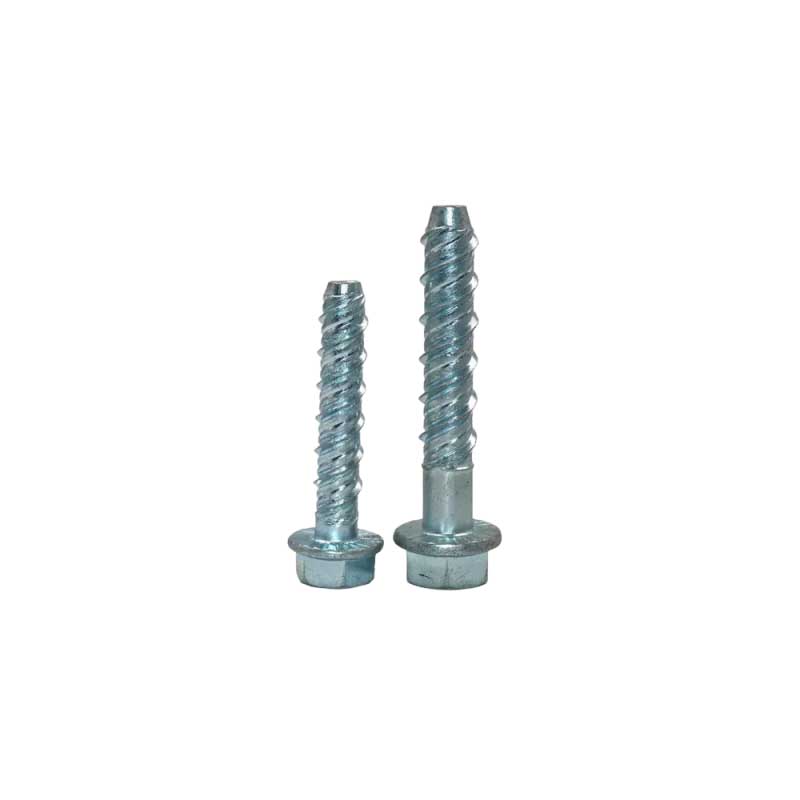

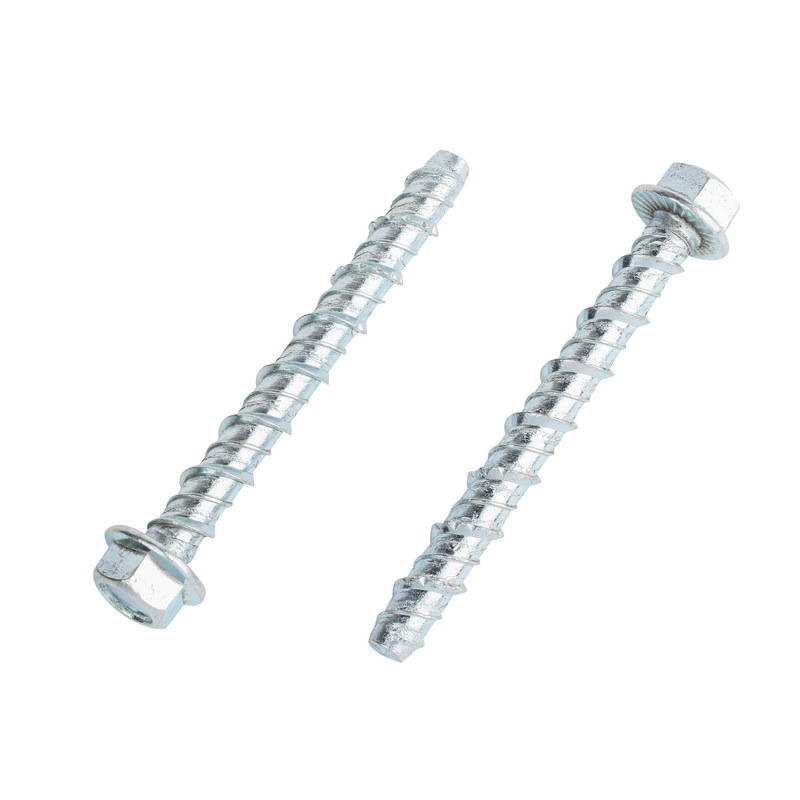

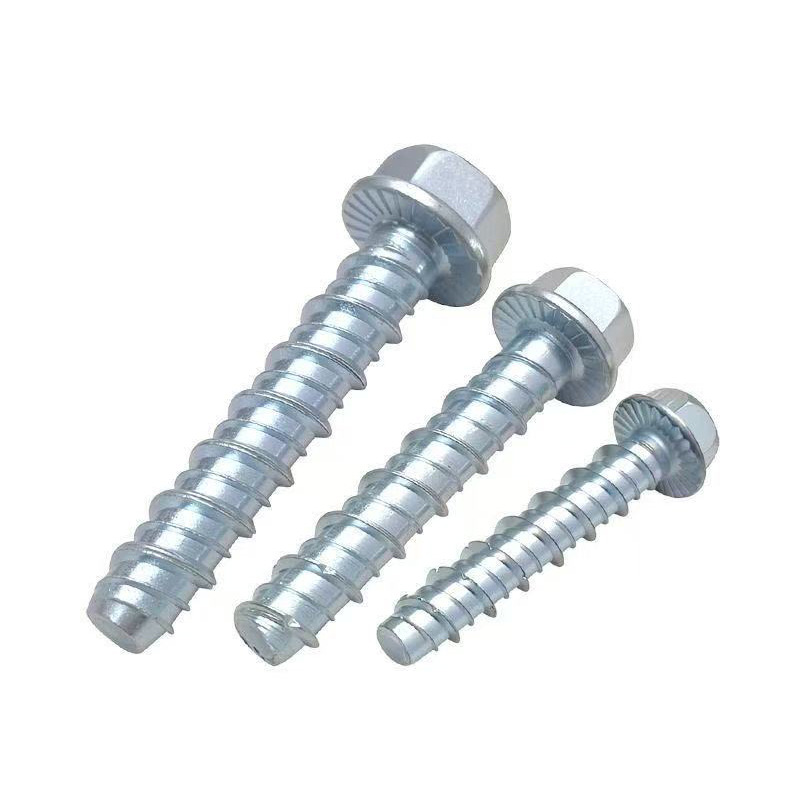

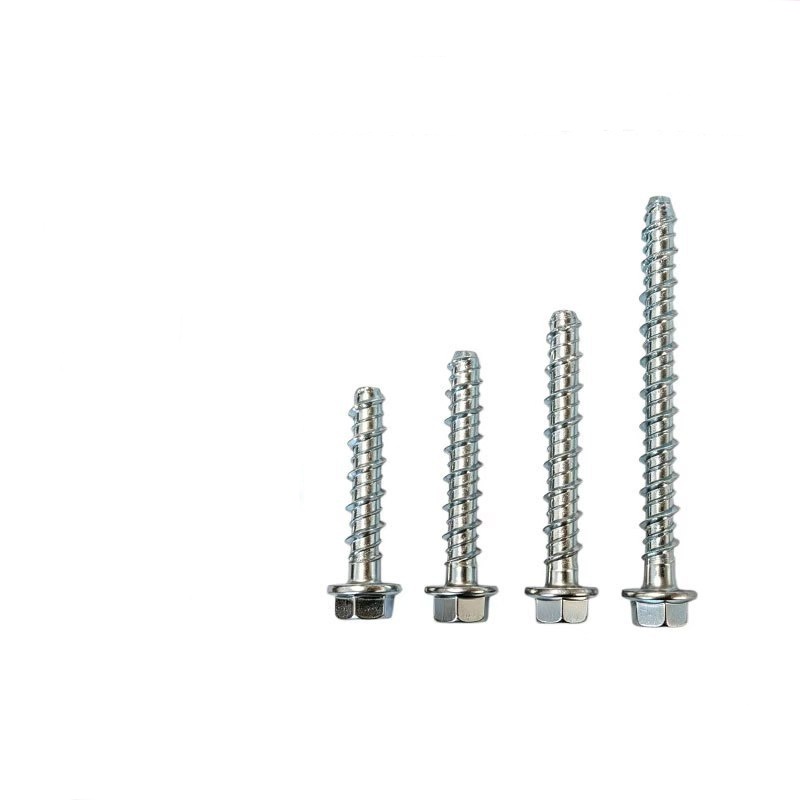

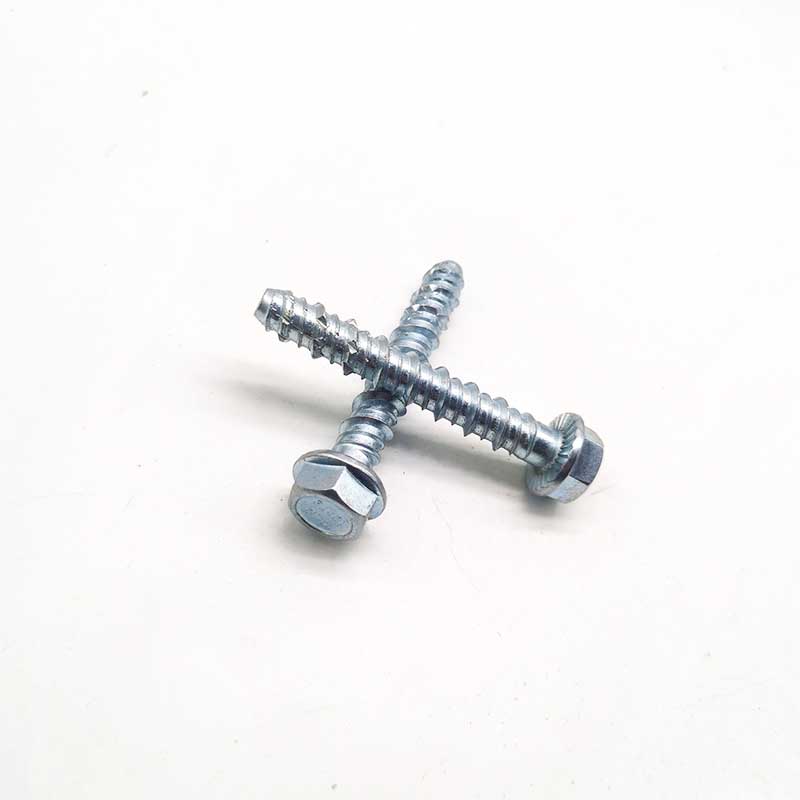

Bullone di ancoraggio in calcestruzzo autotagliante con flangia esagonale

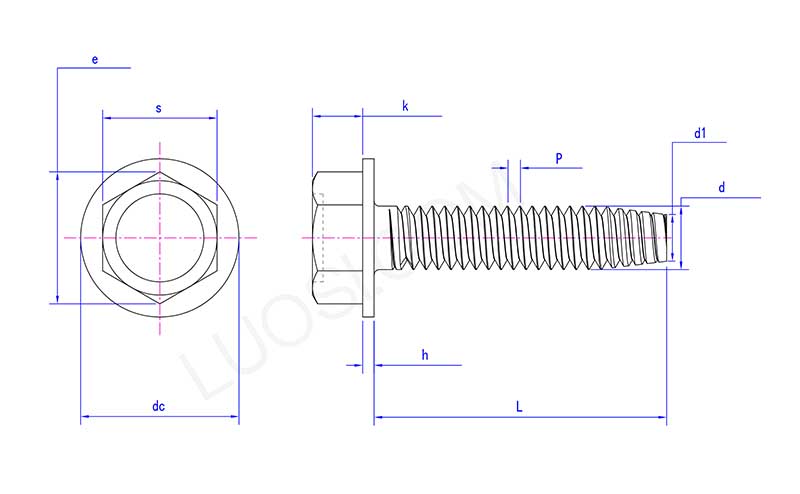

Il bullone d'ancoraggio in calcestruzzo autotagliante con flangia esagonale proveniente dalla Cina Xiaoguo® è composto da cinque parti: la testa, la flangia, l'albero, il filo autotagliante e la sezione della guida della coda.

1. Testa con flangia esagonale

La testa ha una forma esagonale standard e la larghezza dei lati opposti è conforme alle dimensioni della testa esagonale DIN. Sotto la testa è presente un disco flangiato formato integralmente.

Funzione:

È disponibile una chiave a bussola standard con adattatore a testa esagonale o una chiave a impulsi, che semplifica l'installazione.

La flangia aumenta l'area di contatto con la componente fissa, impedendo la compressione di materiali morbidi.

Il fondo della flangia è dotato di dentellature radiali che impediscono l'allentamento dovuto alle vibrazioni dopo il serraggio.

2.La sezione dell'asta e la sezione di transizione filettata

Passaggio dell'asta: sotto la flangia di collegamento si trova un'asta leggera e corta (circa 2–3 mm). Ciò impedisce che la radice della filettatura sia eccessivamente concentrata e fornisce anche una superficie di appoggio liscia per la flangia.

3.Filettatura autotagliente/maschiante

Filettatura metrica standard, con angolo del profilo del dente di 60°, denti affilati e tagliente.

Il filo è asimmetrico. Il lato anteriore del lato di avanzamento è più ripido mentre il lato posteriore è più dolce, il che favorisce il taglio del substrato.

4.Sezione di guida della coda

Guidare il bullone di ancoraggio per calcestruzzo autotagliante con flangia esagonale nel foro praticato per evitare qualsiasi deviazione durante l'impegno iniziale delle filettature.

Bullone d'ancoraggio per calcestruzzo autotagliante con flangia esagonale VS Bulloni d'ancoraggio ad espansione tradizionali

Prendendo in considerazione molteplici aspetti e facendo un confronto completo tra i bulloni di ancoraggio per calcestruzzo autotaglianti con flangia esagonale e i bulloni di ancoraggio ad espansione tradizionali.

1. È stato effettuato un confronto diretto in termini di fasi di installazione, requisiti del substrato, capacità portante e disassemblabilità, ecc.

Progetto comparativo Bullone d'ancoraggio per calcestruzzo autotagliante con flangia esagonale Bulloni d'ancoraggio ad espansione tradizionali

Fasi di installazione ① Foratura → ② Pulizia del foro → ③ Inserimento ① Foratura → ② Pulizia del foro → ③ Inserimento del tubo di espansione → ④ Inserimento della testa del cono → ⑤ Serraggio del dado

Strumenti di installazione Trapano a percussione + chiave a tubo / avvitatore a percussione Trapano a percussione + martello + chiave

È necessario scioperare? Non necessario. Necessario

Requisiti di margine/spaziatura Piccolo Grande

Rischio del materiale di base Nessuno stress di espansione, non provoca fessurazione del calcestruzzo Uno stress di espansione eccessivo può portare alla fessurazione del calcestruzzo

Sarà in funzione immediatamente dopo l'installazione? Sì sì

2. Confronto dei tempi di installazione (operazione eseguita da una sola persona, bullone di ancoraggio singolo)

Bullone di ancoraggio per calcestruzzo autotagliante con flangia esagonale: circa 40-60 secondi (foratura + pulizia + inserimento)

Bulloni di ancoraggio ad espansione tradizionali: circa 90 - 120 secondi (foratura + pulizia + inserimento + maschiatura + serraggio)

3.Costi di rilavorazione e riparazione

Bullone di ancoraggio per calcestruzzo autotagliante con flangia esagonale: durante l'installazione, una chiave dinamometrica può facilmente controllare la coppia e non rompe il calcestruzzo.

Bulloni di ancoraggio ad espansione tradizionali: durante il processo di installazione, è stata applicata una forza eccessiva, causando la rottura del calcestruzzo. È necessario rimuovere la parte vecchia e praticare un nuovo foro, il che richiede molto tempo e può anche influire sull'aspetto.
