Vite flangiata a 12 punti

Effettua immediatamente un ordine sfuso per la vite flangiata a 12 punti Xiaoguo®. Questo prodotto presenta un esclusivo design della testa a 12 punti ed è realizzato in acciaio legato di grado 12,9 sottoposto a processi di tempra e rinvenimento, con un carico di rottura alla trazione superiore a 1200 MPa, adatto per l'uso in parti pesanti del motore.

Invia richiesta

Descrizione del prodotto

La vite flangiata a 12 punti è un dispositivo di fissaggio ad alte prestazioni con una testa dotata di dodici angoli e una superficie di supporto flangiata allargata nella parte inferiore. La forma della testa adotta un design a doppio esagono, che combina l'azionamento a dodici punti e una struttura a flangia integrata, appositamente progettata per coppia elevata e resistenza all'allentamento dovuto alle vibrazioni.

Questa vite flangiata a 12 punti è comunemente utilizzata nei sistemi di trasmissione automobilistici, nei blocchi motore, nei motori aeronautici e nelle apparecchiature industriali ad alta resistenza. È una soluzione ideale per sostituire i tradizionali bulloni a testa esagonale e le viti a testa cilindrica esagonale interna. Il design della superficie di comando a dodici lati consente l'uso di chiavi ad anello o bussole a dodici lati, consentendo operazioni di riposizionamento di 30° in spazi ristretti rispetto alle teste esagonali standard, con conseguente maggiore efficienza di installazione.

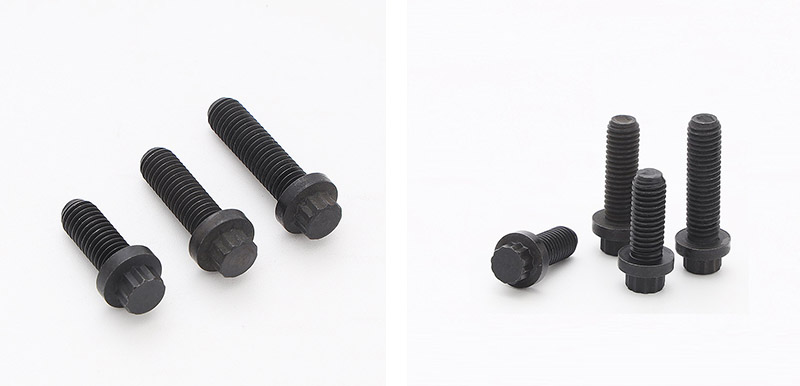

12 Point Flange Screw

Vantaggio fondamentale

I principali vantaggi della vite flangiata a 12 punti si riflettono principalmente nei seguenti aspetti:

（1）Tipo con testa a dodici punti

Più superfici di contatto: il tipo con testa a dodici punti ha il doppio delle superfici di contatto della testa esagonale, consentendogli di sopportare una coppia di serraggio più elevata senza danneggiare la testa.

Il rischio dell'angolo di scorrimento è basso: la distribuzione della forza è più uniforme, rendendolo adatto per applicazioni che richiedono un precarico elevato.

（2）Flangia integrata

Superficie della flangia autonoma: non sono necessarie guarnizioni aggiuntive. La struttura seghettata o goffrata sul fondo della flangia coopera con la superficie del pezzo, generando una forte forza di attrito.

Elevata resistenza alle vibrazioni: può mantenere il precarico anche in un ambiente vibrante, adatto per aree di carico dinamico.

（3）Installazione semplice, risparmio di spazio

Rotazione di 30°: la testa a dodici punte può essere ruotata di 30° per essere inserita nella chiave per il riposizionamento. Ciò consente di risparmiare la metà dello spazio rispetto alla rotazione di 60° della testa esagonale. Adatto per spazi limitati.

（4）Ampia area di appoggio

La superficie della flangia allargata aumenta l'area di contatto: disperde efficacemente la pressione e impedisce la deformazione dei materiali teneri come alluminio e ghisa.

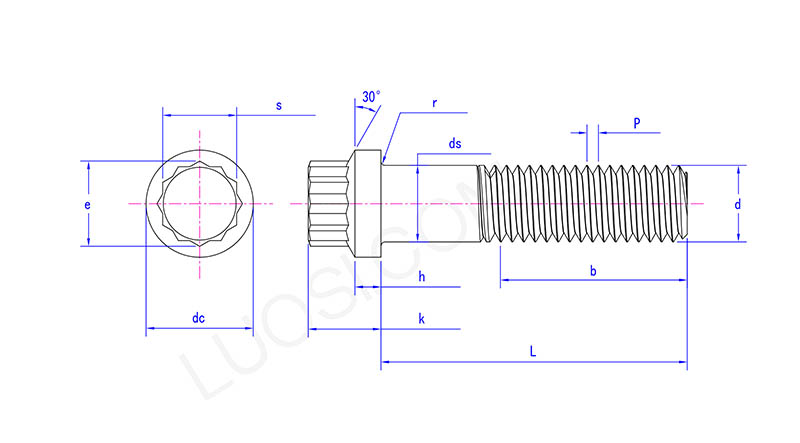

12 Point Flange Screw

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC massimo	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
cc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds massimo	22	24	27	30	33.0	36	39	42.0	45.0	48	52
dè minimo	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
hmassimo	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
kmassimo	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
kmin	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
massimo	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
è massimo	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
è minimo	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Viti alternative a esagono incassato

Compatibilità del diametro esterno della testa: la vite flangiata a 12 punti ha la stessa dimensione del foro della vite a testa cilindrica esagonale standard, quindi può essere sostituita direttamente senza modificare la posizione del foro ed è anche più durevole.

（6）Gamma completa di qualità ad alta resistenza

Copre l'acciaio inossidabile di grado 8.8, 10.9, 12.9 e acciaio inossidabile A2-70/A4-80, soddisfacendo le esigenze di tutti gli scenari, dai macchinari generali ai carichi pesanti estremi.

（7）Soluzioni ricche di resistenza alla corrosione

Offrono vari trattamenti superficiali come elettrozincatura, zincatura a caldo, rivestimento Dacromet, lega di zinco-nichel e annerimento, adatti per ambienti interni, esterni, marini e chimici, ecc.

（8）Ampia gamma di campi di applicazione

Automobili (motori, trasmissioni, telai), aerospaziale (telai di motori, carrelli di atterraggio), energia eolica, miniere, prodotti petrolchimici, navi, macchinari generali, ecc.
