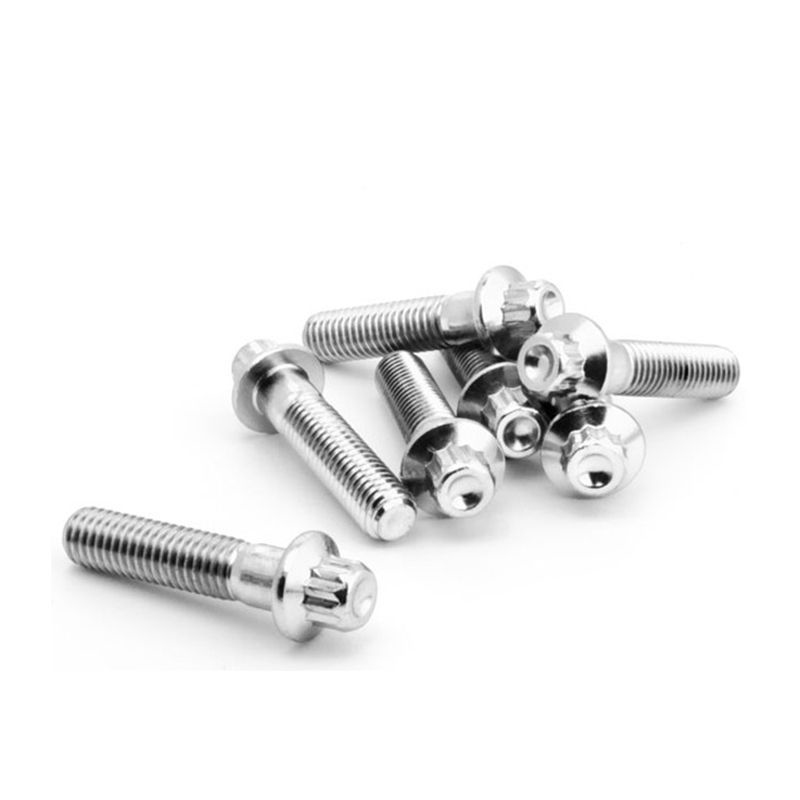

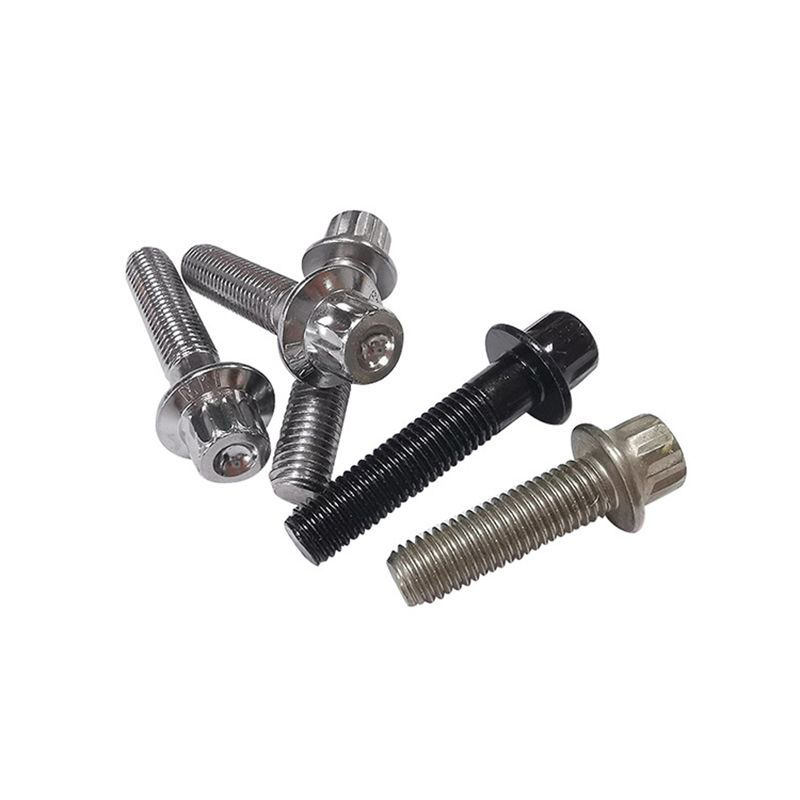

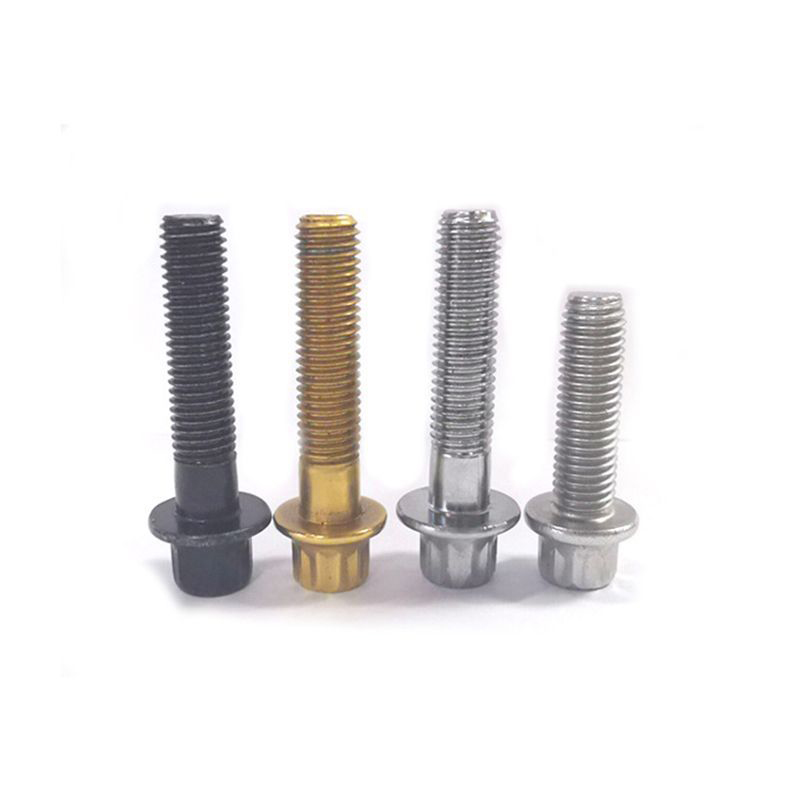

Vite flangiata a 12 punti con gambo ridotto

Vite flangiata a 12 punti con gambo ridotto la testa ha 12 angoli. La piastra flangiata sottostante funge da guarnizione e aumenta l'area di contatto con il materiale collegato. La parte sottile dell'asta al centro ha un diametro inferiore rispetto alle normali aste a vite e viene applicata in alcuni scenari specifici.

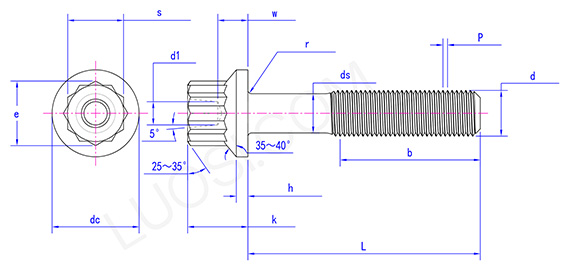

Parametri del prodotto

Lun	#10
P	32
d1	0.1
DC	0.375
ds massimo	0.171
ds min	0.161
e	0.278
hmassimo	0.05
h min	0.04
k	0.26
r min	0.015
massimo	0.025
è massimo	0.251
è minimo	0.243
w	0.13

Caratteristiche

Questa vite flangiata con testa a 12 punti può essere utilizzata per l'installazione della pompa idraulica. La pompa ad alta pressione potrebbe vibrare, provocando l'allentamento dei bulloni di installazione. Il design della maniglia corta può assorbire le vibrazioni del collo. La sigillatura della flangia può prevenire perdite d'olio e non richiede una guarnizione separata. I bulloni standard si romperanno entro pochi mesi, mentre questi bulloni possono resistere a più di 10.000 ore di funzionamento.

La vite flangiata a 12 punti con gambo ridotto può essere utilizzata per il collegamento del collettore di scarico. Il collettore della turbina potrebbe rompersi in corrispondenza dei fori dei bulloni a causa dello stress termico. Possono risolvere questo problema. L'asta della vite può essere piegata durante un ciclo termico a 800°C per evitare fratture da stress. Durante lo smontaggio è più resistente alla ruggine rispetto alla testa esagonale. Assicurati di applicare un agente antigrippaggio al nichel. La sua durata è doppia rispetto a quella dei normali bulloni.

Queste viti flangiate con testa a 12 punti possono ridurre il peso. La parte più stretta sotto la filettatura può ridurre la perdita di materiale senza sacrificare la resistenza. È particolarmente adatto per applicazioni sensibili al peso, come pannelli di aerei o auto da corsa. Le flange possono ancora essere utilizzate come guarnizioni integrate.

Vantaggio

La vite flangiata con testa a 12 punti con gambo ridotto ha una forte forza di fissaggio. Può sopportare una coppia elevata quando serrato. Poiché la piastra flangiata aumenta l'attrito, è anche molto difficile allentarla in un ambiente vibrante. Ha ridotto i rischi per la sicurezza e i guasti alle apparecchiature causati dall'allentamento. Inoltre, durante l'installazione, il design sottile dell'asta consente di passare più facilmente attraverso materiali più sottili o piccoli fori senza la necessità di laboriose alesature. È facile da usare e consente di risparmiare tempo e manodopera.
