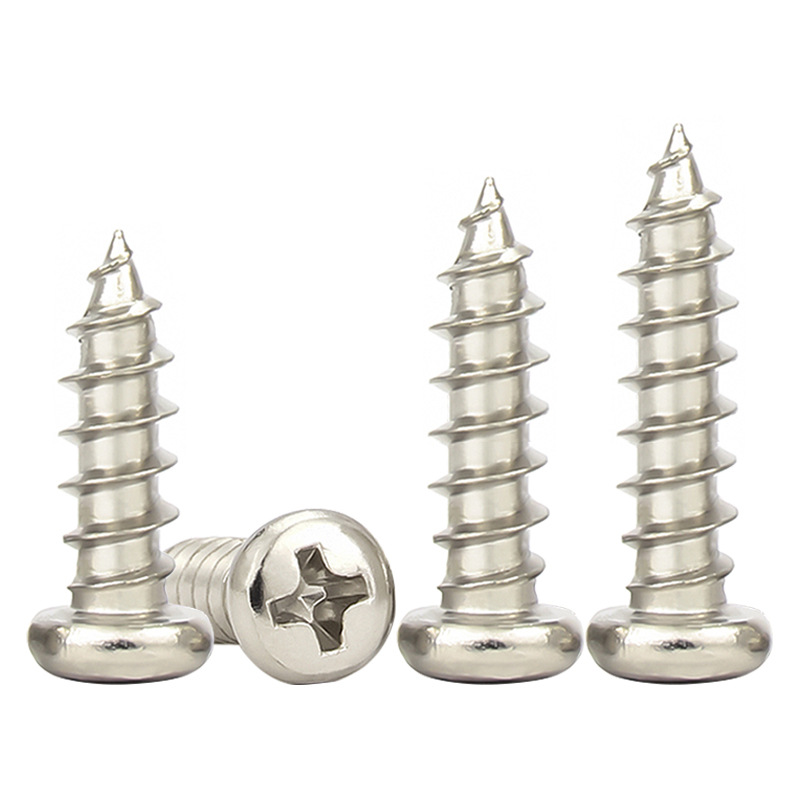

Viti autofilettanti a testa cilindrica Phillips

Questa vite autofilettante a testa cilindrica Phillips di Xiaoguo® China è una vite autofilettante a testa cilindrica con incasso a croce conforme agli standard ISO, DIN, GB e JIS. Il design della testa panoramica garantisce una distribuzione uniforme delle sollecitazioni, prevenendo danni materiali. Può formare direttamente filettature interne senza pre-maschiatura ed è ampiamente utilizzato in applicazioni industriali e di assemblaggio.

Invia richiesta

Descrizione del prodotto

Viti autofilettanti a testa cilindrica PhillipsdaXiaoguo® La Cina soddisfa gli standard multinazionali ISO, DIN, GB e JIS, adottando una struttura a testa cilindrica, a croce e a punta conica autofilettante ottimizzata per il fissaggio di metallo, plastica e legno. La fabbrica Xiaoguo® fornisce grafici di dati a grandezza naturale, imballaggi standard in cartone per l'esportazione e specifiche personalizzabili di piccoli pacchetti per soddisfare le varie esigenze di approvvigionamento all'ingrosso e al dettaglio.

Nome prodotto: viti autofilettanti a testa cilindrica Phillips

Standard comuni: ISO 7049, DIN 7981, GB/T 845, JIS B 112

Le viti autofilettanti a testa cilindrica Phillips sono un tipo di dispositivo di fissaggio filettato con una testa circolare piatta e una rientranza a croce sulla parte superiore. La parte dell'asta ha una filettatura maschiante. Il passo è relativamente ampio e il profilo del dente è profondo. La parte posteriore è conica o appuntita. Quando si inseriscono fori prefabbricati o piastre sottili in metalli, plastica, legno, ecc., può fare affidamento sulle proprie filettature per spremere o tagliare le filettature interne corrispondenti nei fori, senza la necessità di prefissare o utilizzare dadi corrispondenti. Il design della testa cilindrica fornisce un'ampia superficie di appoggio.

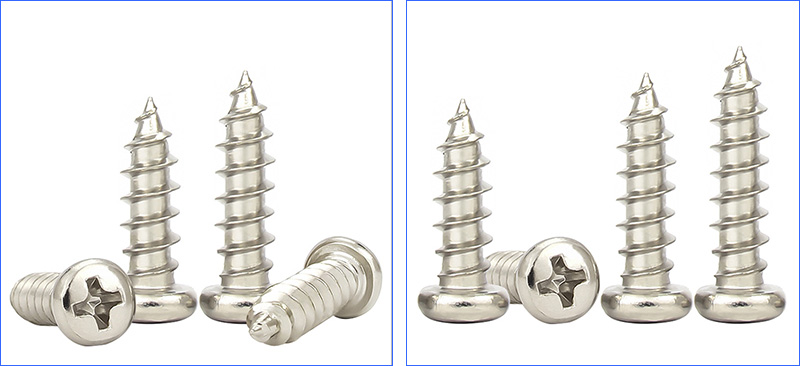

Phillips Pan Head Self Tapping Screws

Introduzione alla struttura

La struttura di queste viti autofilettanti a testa bombata Phillips può essere suddivisa in cinque aree funzionali: la testa, la scanalatura di guida, l'albero, la filettatura e la coda.

1.Testa panoramica

La testa ha la forma di una forma cilindrica bassa, con la superficie superiore piatta o leggermente curva e i bordi ad angolo retto o leggermente smussati.

La testa cilindrica fornisce un'ampia superficie di supporto della pressione, che può distribuire uniformemente la forza assiale durante il serraggio sulla superficie del materiale fisso, evitando che la piastra sottile si deformi o si schiacci.

2.Incavo a croce/Phillips

La fessura ha la forma di una croce, con al centro un fondo a forma di cono. Le due fessure corrono perpendicolari tra loro e si aprono verso l'esterno.

Questo design a croce aiuta la punta del cacciavite ad allinearsi da sola mentre stringi le viti autofilettanti a testa cilindrica Phillips, in modo che non scivoli così facilmente. Rispetto all'asola piatta sopporta coppie di serraggio più elevate ed è adatta per montaggi ad alta velocità con avvitatori elettrici.

3.Toccando il filo

L'angolo del profilo del dente elicoidale è per lo più di 60°, ma la punta del dente è relativamente affilata mentre la base del dente presenta una transizione dell'arco uniforme.

4.Punto del cono

La coda è di forma conica, con un angolo del cono compreso tra circa 30° e 45°.

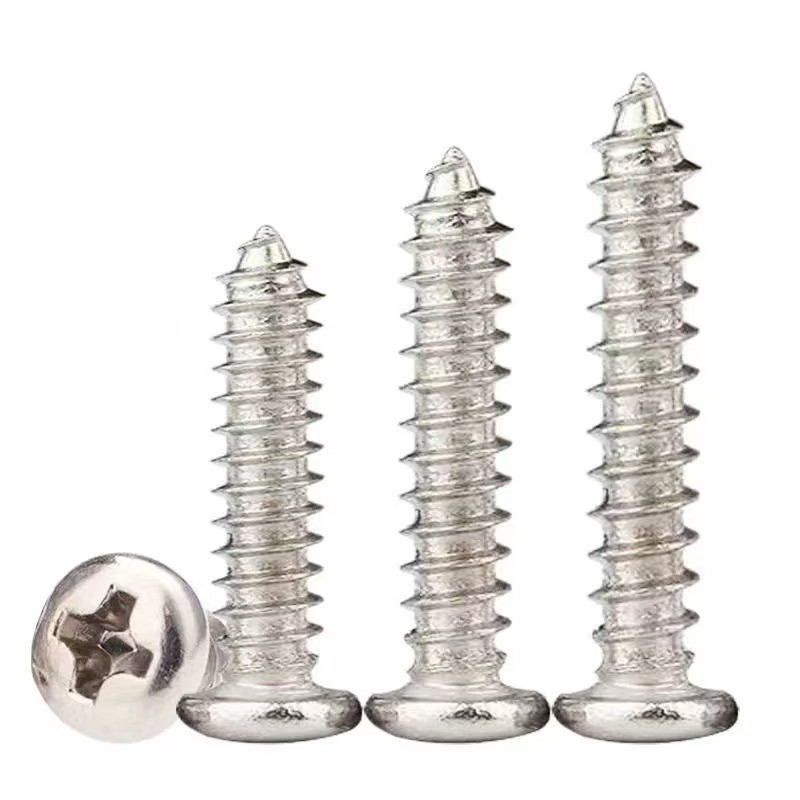

Phillips Pan Head Self Tapping Screws

Domande frequenti

1.Qual è il vostro imballaggio standard per l'esportazione?

La borsa interna è realizzata in sacchetto di plastica PE e carta antiruggine. La scatola esterna è una scatola di cartone ondulato a doppia parete. Ogni scatola ha un peso netto di 25 kg. Viene fissato con pellicola di avvolgimento del pallet e reggette da imballaggio.

2. Potete realizzare imballaggi di piccole dimensioni?

Sicuro. Abbiamo sacchetti di plastica da 1 kg, 2 kg e 5 kg. Anche scatole da 100, 200 o 500 pezzi.

3.Cosa succede se nella stessa scatola sono imballate viti di dimensioni diverse? Abbiamo paura di mescolarli.

Non consigliamo davvero di mettere insieme dimensioni diverse in un'unica scatola. Ma se necessario, possiamo imballarli in scatole di plastica con scomparti separati o mettere ogni taglia nella sua piccola borsa. E segneremo chiaramente le dimensioni su ciascuno.

Phillips Pan Head Self Tapping Screws

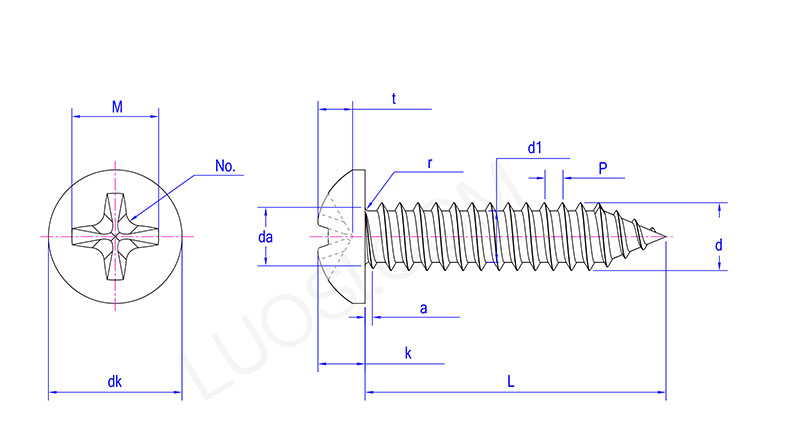

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un massimo	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
al massimo	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
non so massimo	4	5.6	7	8	9.5	11	12	16	20
non so min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
kmassimo	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
kmin	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
NO.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
tmassimo	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 massimo	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 minuto	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
dmassimo	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
