Bullone a macchina a testa quadrata di grado A

Il bullone per macchina a testa quadrata Xiaoguo® grado A in stock presenta un design quadrato con una testa quadrata. Possono realizzare un bloccaggio meccanico antitorsione, che può migliorare i livelli di sicurezza in specifici ambienti di lavoro.

Invia richiesta

Descrizione del prodotto

Il bullone a testa quadrata di grado A è un tipo di dispositivo di fissaggio con testa quadrata. È costituito da una testa quadra e da una sezione di barra filettata. Di solito viene utilizzato insieme a dadi quadrati o esagonali oppure può essere avvitato direttamente nei fori filettati. I bulloni a testa quadrata sono stati gli elementi di fissaggio tradizionali dal XIX secolo all'inizio del XX secolo. Sono stati ampiamente utilizzati nella costruzione di infrastrutture come ponti e ferrovie grazie alla loro facilità di forgiatura e alle eccellenti prestazioni antitorsione. Al giorno d'oggi, grazie ai suoi vantaggi progettuali unici, svolge ancora un ruolo nei macchinari pesanti, nei binari ferroviari, nella manutenzione delle attrezzature e nel restauro di edifici d'epoca.

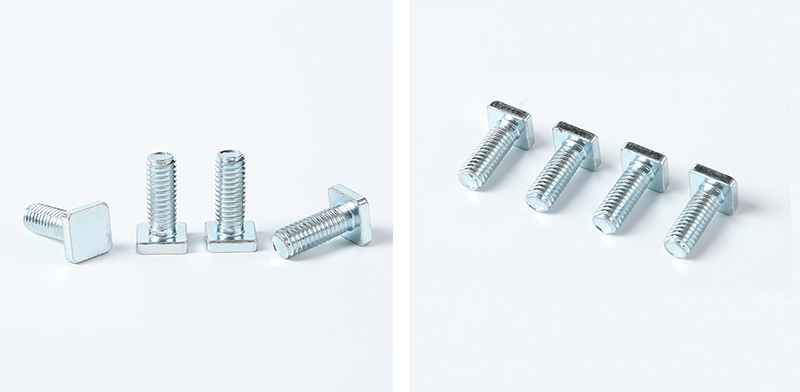

Grade A Square Head Machine Bolt

Caratteristiche strutturali

Riepilogo delle caratteristiche strutturali del bullone a macchina a testa quadrata di grado A: La correlazione tra caratteristiche geometriche e design funzionale.

Componenti strutturali Caratteristiche principali Funzioni principali

Testa Forma quadrata, larghi lati opposti, grande altezza. Fornisce un'elevata trasmissione della coppia, funzione antiscivolo, facile da montare e conveniente per imprimere segni.

Collo Collo piatto (antirotazione), flangia (cuscinetto), perno corto (guida) Antirotazione meccanica, protezione della superficie del pezzo, guida per fori ciechi

Sezione dell'albero Parzialmente filettata (sezione dell'albero liscia) Resiste al carico di taglio, fornisce un posizionamento preciso ed evita la concentrazione di sollecitazioni nelle filettature

Parte filettata Denti prevalentemente grossi, tolleranza 6g. Connessione ad alta resistenza, che coopera in modo affidabile con il dado.

Tipo di estremità Estremità piatta/Estremità smussata/Estremità cilindrica Adatto a diverse condizioni di installazione

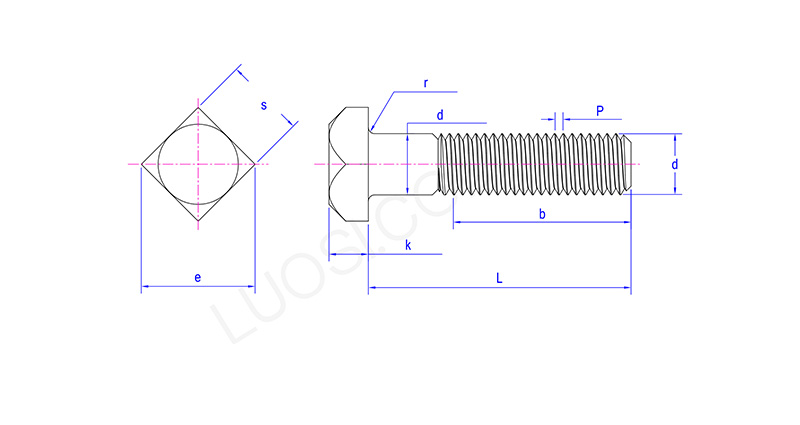

Grade A Square Head Machine Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds massimo	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
è massimo	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
è minimo	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
emassimo	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
kmassimo	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
kmin	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
massimo	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparazioni prima dell'uso

Prima di pianificare l'utilizzo del bullone a macchina a testa quadrata di grado A, ti consigliamo di controllare questi elementi.

（1）Confermare la corrispondenza delle specifiche del bullone

Specifiche della filettatura: assicurarsi che il diametro e il passo della filettatura del bullone a testa quadrata siano esattamente gli stessi del dado corrispondente o del foro filettato.

Selezione della lunghezza: la lunghezza del bullone deve essere tale che, dopo aver serrato il dado, siano esposte da 2 a 3 filettature complete all'estremità del bullone.

Dimensioni lato testa: assicurarsi che la larghezza della testa quadrata corrisponda alla dimensione di apertura della chiave utilizzata.

Grado di resistenza: selezionare il grado appropriato secondo necessità.

(2) Ispezionare le posizioni dei fori sul pezzo

Foro rotondo vs foro quadrato: i normali bulloni a testa quadrata possono passare attraverso il foro rotondo. Tuttavia, se è richiesta l'antirotazione, è necessario realizzare sul pezzo una superficie di installazione preforata per il foro quadrato, che consenta l'inserimento del collo della testa quadrata.

Tolleranza sul diametro: il diametro del foro rotondo deve essere maggiore di 0,5-1,0 mm rispetto al diametro del gambo del bullone.

Arrotondamento degli angoli del foro: se la testa del bullone per macchina a testa quadrata di grado A deve aderire completamente alla superficie del pezzo, il foro deve essere arrotondato o svasato.

（3）Pulizia e lubrificazione

Rimuovere macchie di olio, limatura di ferro, vecchi rivestimenti e altri detriti dalle filettature.

Per i materiali in acciaio inossidabile o ambienti ad alta temperatura, si consiglia di applicare un agente antiadesione o grasso lubrificante al bisolfuro di molibdeno sulle filettature.

Per i normali bulloni in acciaio al carbonio è possibile applicare una piccola quantità di olio per ridurre il coefficiente di attrito.
