Connettore tipo I con forcella

I connettori Clevis di tipo I sono un componente di connessione meccanica comune. I loro fori vengono utilizzati per inserire perni o bulloni per collegare altri componenti. Una corretta installazione garantisce una sterzata fluida. Xiaoguo® utilizza materiali che sono stati accuratamente testati e soddisfano gli standard di qualità pertinenti, garantendo un utilizzo a lungo termine.

Invia richiesta

Descrizione del prodotto

I connettori a forcella di tipo I spesso ricevono trattamenti superficiali come la nichelatura (senza elettricità), il rivestimento di zinco o l'anodizzazione. Questi trattamenti li aiutano a resistere alla ruggine, riducono l'attrito e conferiscono loro un aspetto rifinito. Le punte sono lucidate o rettificate per essere estremamente lisce, riducendo l'attrito durante il movimento. Per ambienti difficili come temperature elevate o livelli elevati di sostanze chimiche, aggiungiamo rivestimenti speciali come Teflon (PTFE). Tutti questi trattamenti fanno sì che i perni durino più a lungo e funzionino in modo affidabile, anche se utilizzati in condizioni estreme.

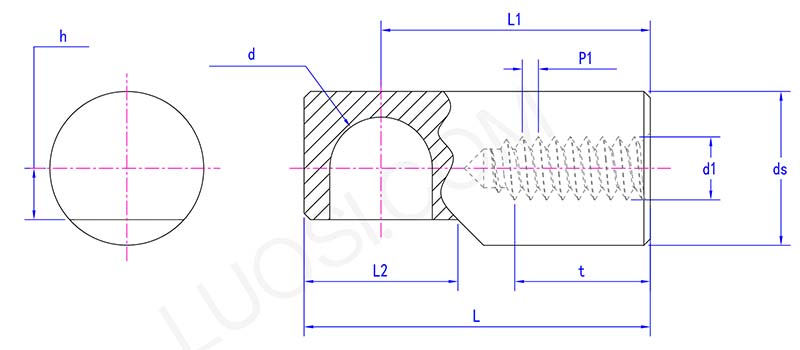

Clevis type I connector parameter

Lun	Φ8	Φ10	Φ12
dmassimo	8.058	10.058	12.07
dmin	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Dimensioni

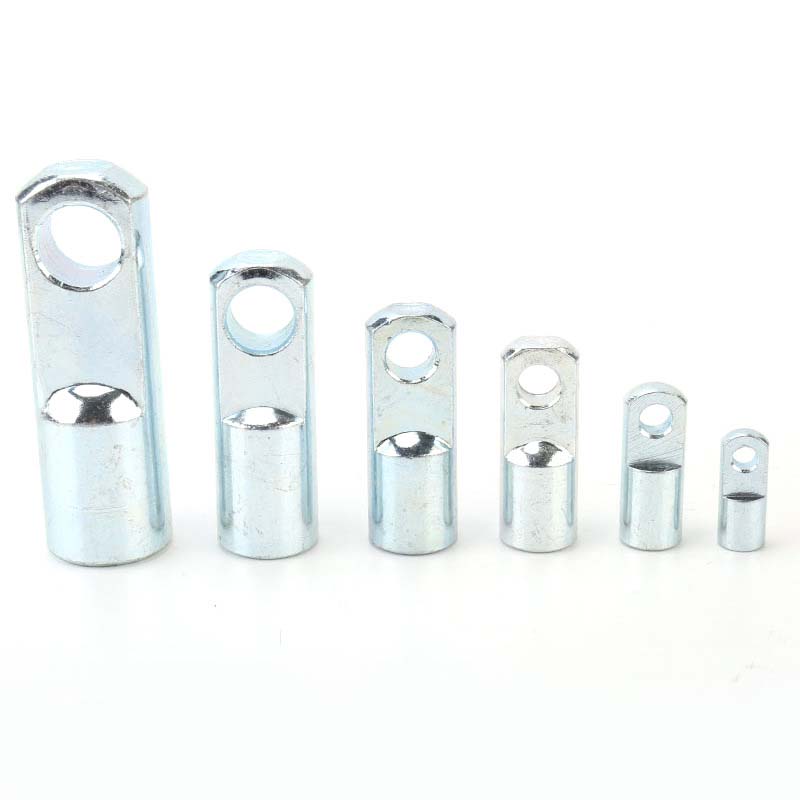

I connettori Clevis di tipo I sono disponibili in dimensioni che vanno da soli 2 mm a grossi 50 mm di diametro e, se necessario, possono arrivare fino a 300 mm di lunghezza. Le punte a sfera corrispondono ai cuscinetti o alle boccole standard che potresti trovare nella maggior parte degli attrezzi. Sono costruiti in modo estremamente preciso (in alcuni casi ± 0,01 mm) in modo da adattarsi alle parti senza incepparsi.

Per inserirli, quelli filettati (si pensi alle dimensioni da M4 a M20) si avvitano direttamente nei fori praticati.

Se hai bisogno di una forma diversa, ad esempio a gradini, conica o qualsiasi forma richiesta dal progetto, la fabbrica Xiaoguo® può personalizzarla. Devi solo fornire la forma e i parametri corrispondenti.

A temperature estreme o ambienti difficili

Il connettore a forcella di tipo I realizzato in leghe resistenti al calore o ceramica resiste a temperature pazzesche, dal freddo gelido (-50 °C) al caldo del forno (500 °C). Quelli in acciaio inossidabile sono ideali per i punti bagnati o arrugginiti, come barche o impianti chimici. I perni in ceramica non arrugginiscono nemmeno nei forni molto caldi. Basta applicare del grasso al molibdeno o rivestimenti simili e gestiranno molto meglio i lavori ruvidi e ad alto attrito.

Questipernifatti testare come un matto per assicurarti che rimangano precisi e mantengano il peso, anche quando le cose si surriscaldano o tremano. Fondamentalmente, sono costruiti per non arrendersi quando il gioco si fa duro.
