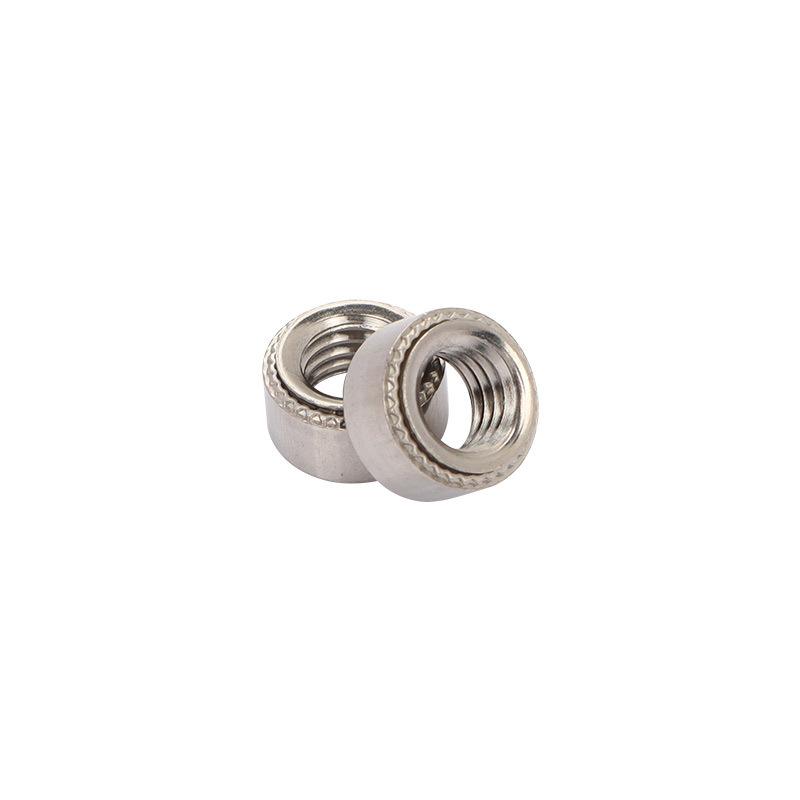

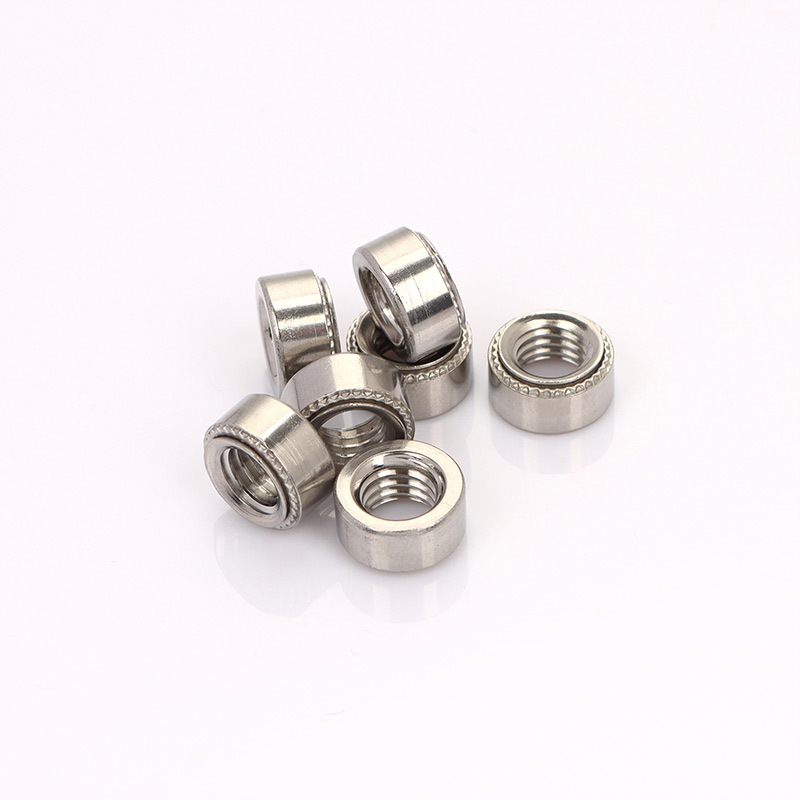

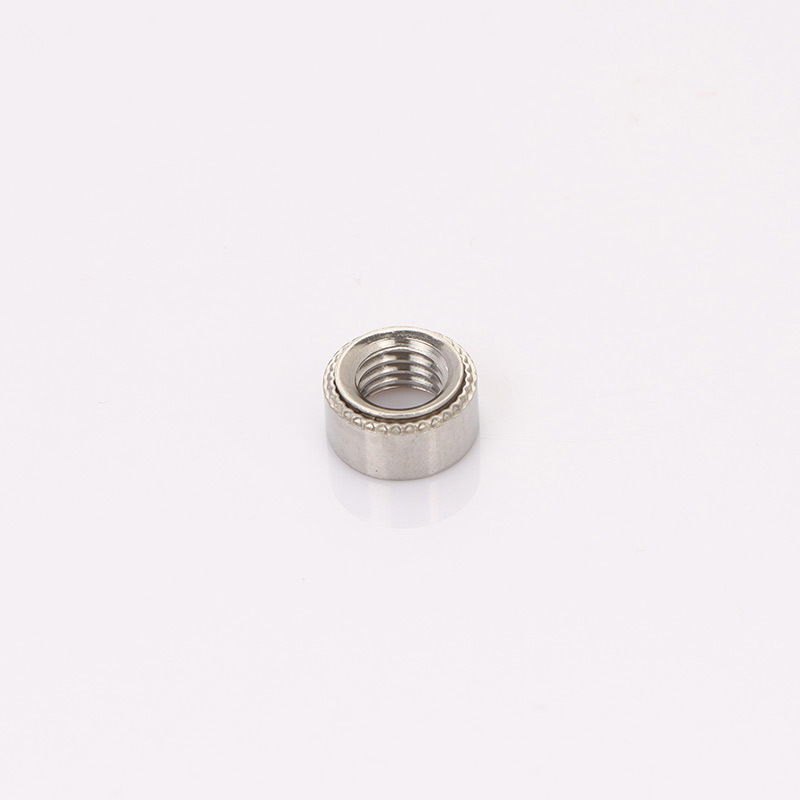

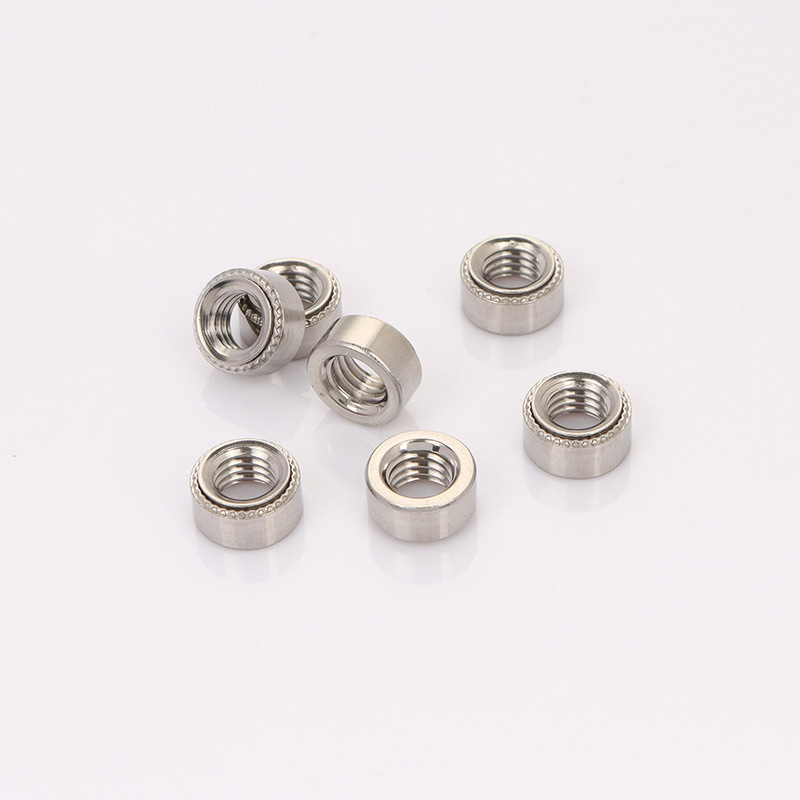

Dado di clinciatura resistente alle vibrazioni

Questa deformazione unica crea un giunto piatto e resistente alle vibrazioni dove è fissato il dado di ribaditura resistente alle vibrazioni. I fili di qualità iniziano con i prodotti dei produttori Xiaoguo®.

Modello:QIB/IND S

Invia richiesta

Descrizione del prodotto

Dopo essere stati realizzati, i dadi di ribaditura resistenti alle vibrazioni spesso ricevono trattamenti superficiali per aiutarli a resistere meglio alla ruggine e ad avere un aspetto migliore. Quelli comuni includono la zincatura (cromatura trasparente, gialla o nera) che offre una protezione decente. C'è anche una placcatura in lega di zinco-nichel che funziona ancora meglio contro la ruggine. Per i dadi in acciaio inox si ricorre alla passivazione per massimizzare la loro naturale resistenza. Il trattamento scelto dipende da dove verrà utilizzata la noce e da come deve apparire. Il modo in cui sono installati i dadi di clinciatura resistenti alle vibrazioni mantiene naturalmente intatto questo rivestimento proprio nel punto in cui si trova il giunto, il che è importante.

Dettagli sui parametri del prodotto:

Le dimensioni dei dadi di clinciatura resistenti alle vibrazioni sono standardizzate con molta attenzione. Le specifiche principali includono la dimensione della filettatura, come il sistema metrico da M3 a M12, o imperiale da #4-40 a 1/2"-13 UNC/UNF. C'è anche lo stile della testa - esagonale, quadrata, rotonda - più il diametro della testa, il diametro e la lunghezza del gambo e la dimensione delle parti di clinciatura (come il diametro esterno e l'altezza della zigrinatura), insieme all'altezza complessiva.

Una cosa importante è che il diametro del pilota deve corrispondere allo spessore e alle proprietà del materiale in cui entra. I produttori forniscono schede dettagliate che elencano lo spessore minimo e massimo della lamiera, la dimensione del foro (se è preforato) e la forza di installazione necessaria per ciascun tipo di dado di ribaditura resistente alle vibrazioni.

Lun	M2-0	M2-1	M2-2	M2.5-0	M2.5-1	M2.5-2	M3-0	M3-1	M3-2	M3.5-0	M3.5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
CC massimo	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
non so min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
non so massimo	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
kmin	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
kmassimo	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
codificatore h	0	1	2	0	1	2	0	1	2	0	1
hmassimo	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Spessore della piastra di montaggio min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Diametro dei fori di montaggio min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Diametro dei fori di montaggio max	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5

Quanto è forte la connessione fornita da un dado di ribaditura resistente alle vibrazioni?

Un dado inserito correttamente crea una connessione davvero forte. Puoi capire quanto è forte da due cose: quanto è difficile spingerlo attraverso il foglio (forza di spinta) e quanto bene resiste alla rotazione quando c'è pressione su di esso (resistenza alla torsione).

La sua robustezza dipende dalle dimensioni del dado, di cosa è fatto, da quanto è spesso il foglio e da cosa è fatto il foglio, nonché da quanto bene è stato installato. La maggior parte delle volte è forte quanto un dado saldato.
