Cerchio per tubo flessibile con trasmissione a vite senza fine di tipo B

Utilizzando un meccanismo a vite, il telaio del tubo a vite senza fine di tipo B fornisce una tensione forte e regolabile per una tenuta affidabile. Xiaoguo® ha molti anni di esperienza nell'esportazione e la nostra documentazione di esportazione semplifica lo sdoganamento in tutto il mondo.

Modello:QC/T 619-1999

Invia richiesta

Descrizione del prodotto

I tubi flessibili a vite senza fine di tipo B più decenti sono realizzati in acciaio al carbonio forgiato (come AISI 1018 o 1022) o acciaio inossidabile (come 304 o 316). Usano questi acciai perché sono resistenti e durano a lungo. L'acciaio deve sopportare l'alta pressione quando si stringe il telaio del tubo a vite senza fine o quando è sotto carico.

L'acciaio non si piega né si deforma facilmente. Ciò significa che l'anello del tubo a vite senza fine rimane stretto e l'ingranaggio a vite senza fine continua a funzionare correttamente, anche dopo averlo stretto più volte o averlo utilizzato in condizioni difficili. Fondamentalmente, questi materiali sono selezionati per resistere agli abusi senza rompersi.

Lun	Φ83	Φ89	Φ95	Φ102	Φ108	Φ114	Φ127	Φ140	Φ152	Φ165	Φ178
Campo di serraggio max	83	89	95	102	108	114	127	140	152	165	178
Campo di serraggio min	58	65	71	78	84	90	103	117	130	141	157

Applicazione:

Nei settori in cui sono necessari collegamenti per tubi flessibili che mantengano la tenuta anche ad alta pressione, il supporto per tubo flessibile con azionamento a vite senza fine di tipo B è un must. Viene utilizzato in molte aree principali, come gli equipaggiamenti antincendio, ad esempio per collegare i tubi flessibili a pompe, monitor e tubi di livello. È comune anche negli impianti industriali con sistemi idraulici o pneumatici, sulle barche per il lavaggio del ponte, nei macchinari pesanti con linee di fluidi, nei grandi impianti di irrigazione agricola e nei processi che spostano sostanze chimiche.

Qualsiasi situazione in cui è necessaria una connessione che non si guasti e non perda, soprattutto per tubi di diametro pari o superiore a 1,5 pollici (come 38 mm e oltre), beneficia davvero dell'affidabilità di una fascetta stringitubo a vite senza fine. È la soluzione ideale quando non puoi rischiare perdite in lavori difficili e ad alta pressione.

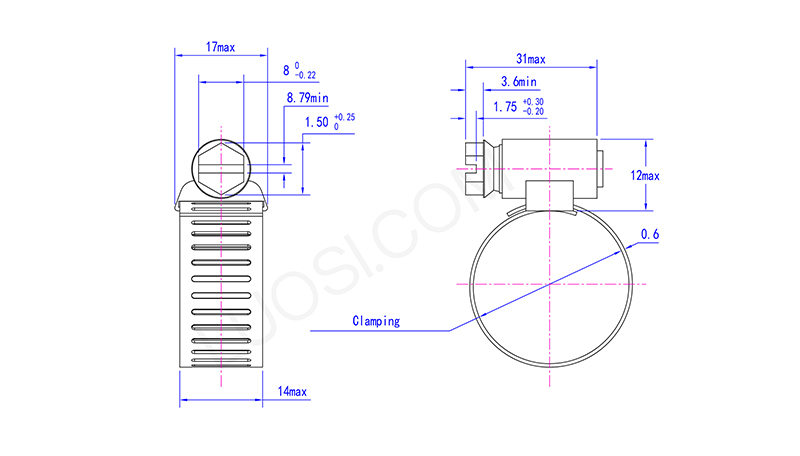

“Type

Pressione massima di esercizio:

La pressione che può sopportare un tubo flessibile a vite senza fine di tipo B dipende principalmente da diversi fattori: dimensione, spessore della fascia, materiale e specifiche del tubo a cui è collegato. Ad esempio, i nostri anelli per tubi flessibili con trasmissione a vite senza fine di tipo B in acciaio inossidabile più grandi, adatti per tubi flessibili industriali, possono generalmente resistere a pressioni superiori a 250 PSI. Assicurati di consultare la tabella delle specifiche per comprendere la pressione nominale specifica del modello specifico di anello del tubo con trasmissione a vite senza fine di cui hai bisogno.
