Dado di clinciatura aerodinamico

Un vantaggio chiave del dado di clinciatura aerodinamico è che elimina la necessità di saldature, adesivi o accesso al lato posteriore. L'esperienza nell'esportazione, in particolare nell'approvvigionamento e nella gestione dei fornitori globali, definisce le operazioni di Xiaoguo®

Modello:QIB/IND S

Invia richiesta

Descrizione del prodotto

Un grande vantaggio dei dadi clinching semplificati è la loro capacità di resistere meccanicamente. La serratura formata a freddo che creano è resistente contro l'essere spinta fuori, tirata fuori o attorcigliata, spesso più forte della lamiera che li circonda. Questa connessione ribattuta resiste davvero all'allentamento dovuto alle vibrazioni, che è un problema comune con dadi e bulloni normali.

I dadi di clinciatura aerodinamici assicurano che la connessione rimanga salda e non vibri, il che è importante in luoghi in movimento, come veicoli e macchine. Ciò aiuta il prodotto a durare più a lungo e a funzionare in modo più affidabile.

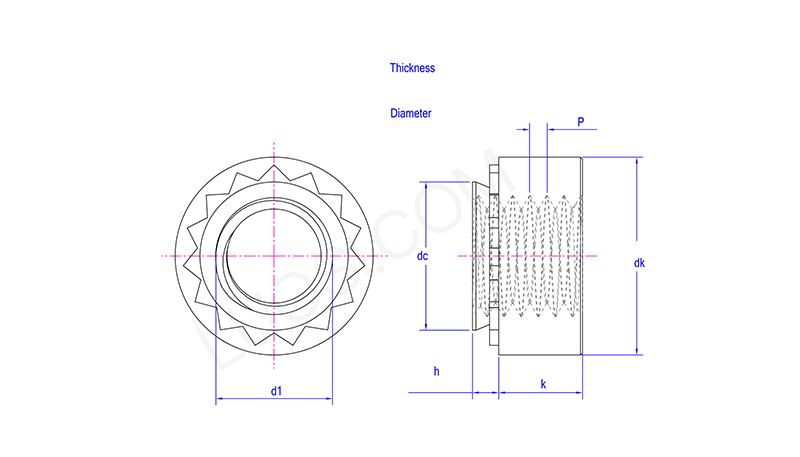

Lun	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
CC massimo	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
non so min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
non so massimo	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
kmin	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
kmassimo	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
codificatore h	2	1	2	1	2	1	2	1	2	1	2
hmassimo	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Spessore della piastra di montaggio min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Diametro dei fori di montaggio min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Diametro dei fori di montaggio max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Vantaggi del prodotto:

I dadi di clinciatura aerodinamici hanno alcuni punti positivi quando si tratta di design. Ti danno un perno filettato che si trova a filo o in basso su un lato della lamiera, il che è utile quando non c'è molto spazio dietro il pannello. Ciò significa che non sono necessarie piastre di supporto di grandi dimensioni o spazio extra per chiavi o dadi sul lato nascosto.

I progettisti ottengono maggiore flessibilità: gli assiemi sono più semplici e si utilizzano meno parti. Con i dadi clinching semplificati è necessario accedere alla filettatura solo da un lato. Ciò rende più semplice montare e smontare le cose rispetto ai dadi saldati, soprattutto in punti ristretti.

Spessore lamiera idoneo:

Lo spessore delle tavole che possono essere utilizzate con questi dadi varia generalmente da mezzo millimetro a 6 millimetri (da circa uno spessore di un'unghia a uno spessore di due o tre carte bancarie impilate insieme). La chiave è scegliere il dado giusto: più spessa è la tavola, più spesso è il dado! Se forzi un dado progettato per tavole più spesse su quelle più sottili, potresti strappare la tavola o creare un buco!
