Dadi rivettati a testa svasata con superficie liscia

I dadi rivettati a testa svasata con superficie liscia sono la soluzione specificata dagli ingegneri quando sono necessarie una superficie liscia e un punto di ancoraggio filettato affidabile e permanente e, in qualità di produttore di elementi di fissaggio dedicato, Xiaoguo® investe molto nella ricerca e nello sviluppo per creare progetti di elementi di fissaggio così innovativi e risolutivi.

Modello:GB/T 17880.2-1999

Invia richiesta

Descrizione del prodotto

Osservando i dadi rivettati a testa svasata con superficie liscia dall'esterno, la prima cosa che noterai sono le loro teste coniche, il cui angolo interno è standard di 100 gradi o 120 gradi. Questa forma consente ai dadi di essere perfettamente a filo con la superficie del materiale collegato.

Il corpo principale di questi dadi è zigrinato (con piccole sporgenze) o presenta scanalature. Ciò impedisce loro di ruotare durante l'installazione e impedisce loro di ruotare anche durante l'uso. Sotto la testa c'è una solida maniglia. Quando si preme questa maniglia, si deformerà verso l'esterno (in direzione radiale), formando così un bloccaggio stretto e permanente.

Questa forma e questo design specifici non solo forniscono un aspetto attraente, ma rendono anche i dadi estremamente resistenti alla forza di estrazione, riducendo così la probabilità che vengano estratti.

Vantaggi del prodotto

I dadi rivettati a testa svasata con superficie liscia possono far risparmiare una notevole quantità di costi poiché semplificano il processo di assemblaggio. Sono facili da installare e non richiedono molti strumenti specializzati, riducendo così i costi di manodopera.

Se confrontati con inserti filettati saldati o con sistemi di fissaggio più complessi, questi dadi risultano più economici nel prezzo pur mantenendo lo stesso livello di robustezza. Il tempo risparmiato durante la produzione, combinato con la durata della connessione, rende il costo totale dell'utilizzo di dadi con testata molto conveniente per i produttori che producono grandi quantità di prodotti.

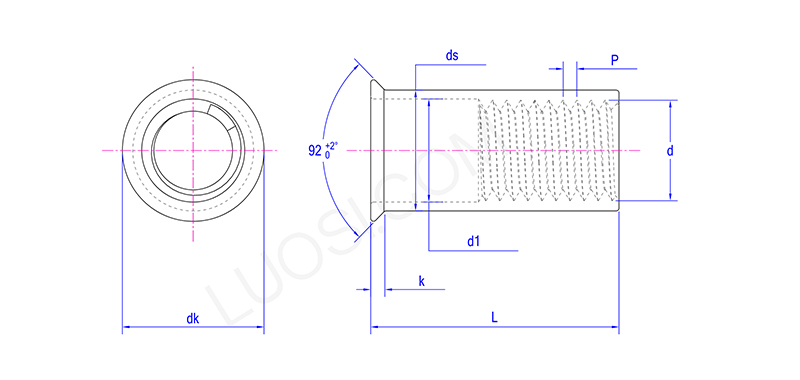

Parametri del prodotto

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ds massimo	4.97	5.97	6.97	8.97	10.97	12.97	14.97
ds min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 massimo	4.12	4.92	5.72	7.65	9.35	11.18	13.18
d1 minuto	4	4.8	5.6	7.5	9.2	11	13
non so massimo	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Smooth Surface Countersunk Head Riveted Nuts

Domande frequenti

D: Potete fornire le specifiche dimensionali dettagliate e i disegni tecnici per i vostri dadi rivettati a testa svasata con superficie liscia?

R: Assolutamente. Forniamo schede tecniche complete e disegni CAD per tutti i nostri dadi rivettati a testa svasata con superficie liscia. Questi documenti illustrano tutte le dimensioni chiave, come l'angolo della testa (solitamente 90° o 100°), il diametro e lo spessore della testa, la dimensione della filettatura e l'intervallo di presa.

L'intervallo di presa corrisponde allo spessore totale del materiale che il dado può fissare saldamente. È importante assicurarsi che il foro svasato sia allineato con queste specifiche. In questo modo il dado si adatta perfettamente e funziona come dovrebbe.
