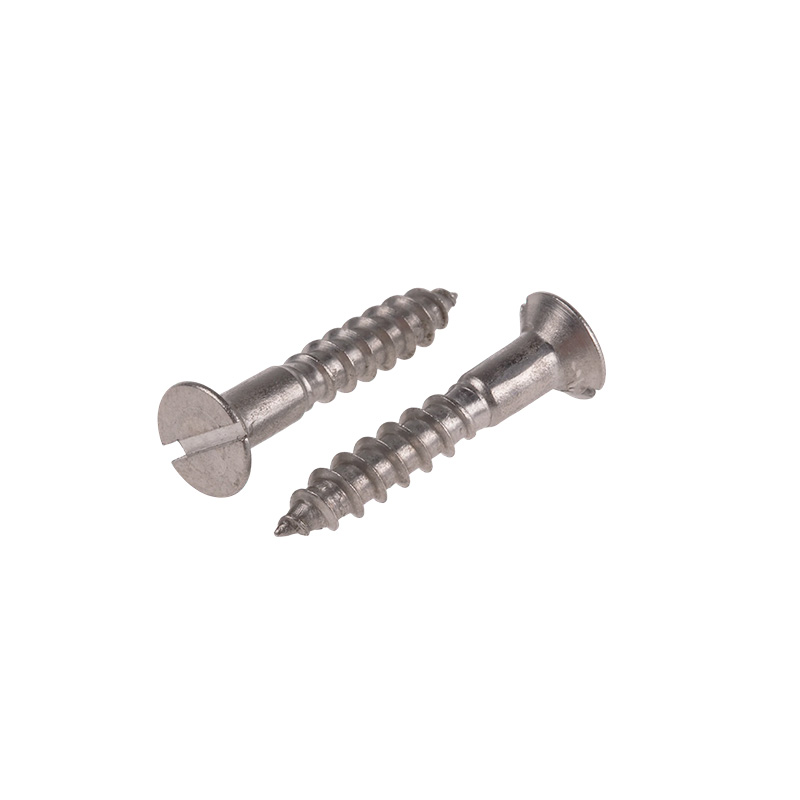

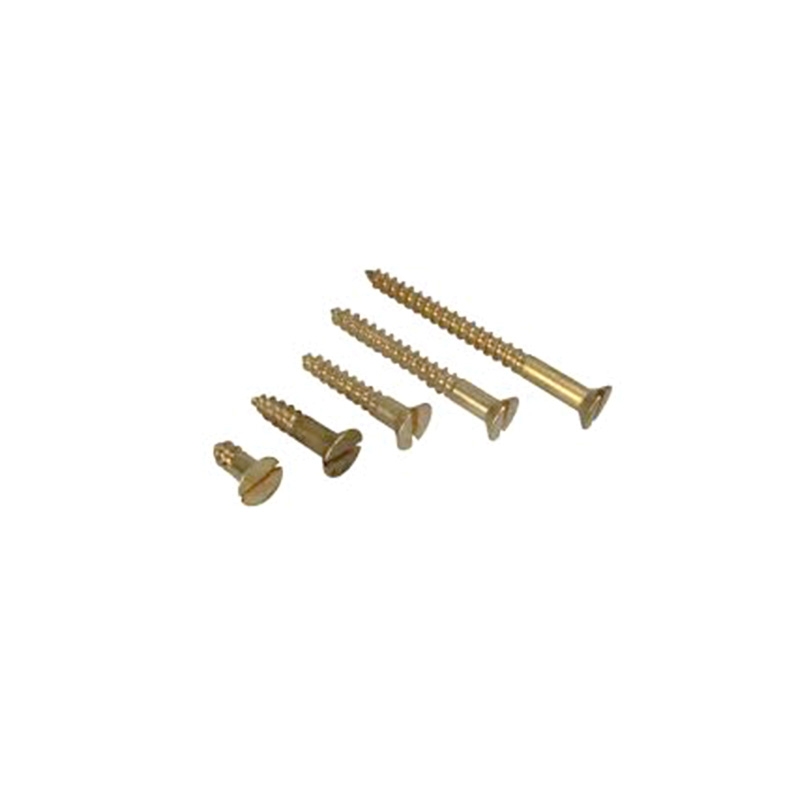

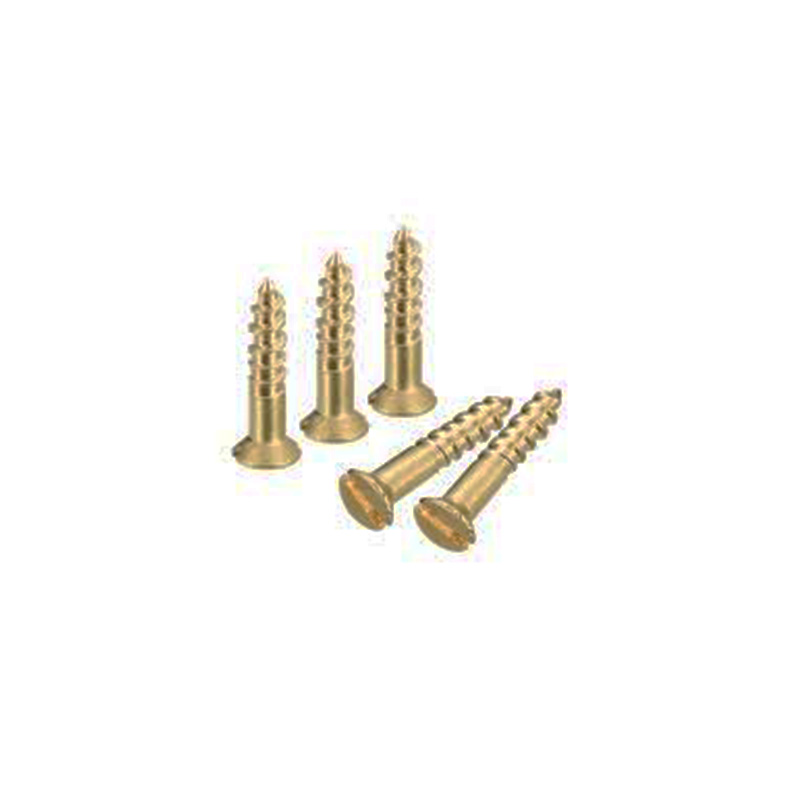

Vite autofilettante in legno a testa svasata con intaglio

Una vite autofilettante per legno a testa svasata con intaglio è un tipo di dispositivo di fissaggio per la lavorazione del legno con una testa conica (con un angolo di conicità di 90°) e una scanalatura asolata nella parte superiore. La testa può essere inserita completamente nei fori conici pretagliati nel legno e, dopo il serraggio, la testa sarà a filo o leggermente più in basso rispetto alla superficie del legno. Il corpo della vite ha filettature di legno profonde e grossolane e la coda è una testa conica appuntita. Può essere avvitato direttamente nel legno (per legni duri o di grandi diametri, si consiglia di preforare). Questa vite autofilettante per legno a testa svasata con intaglio è adatta per collegare e fissare prodotti in legno che richiedono una superficie piana e senza teste esposte.

Caratteristiche strutturali

Le caratteristiche della struttura della vite autofilettante per legno a testa svasata con intaglio verranno presentate in cinque parti.

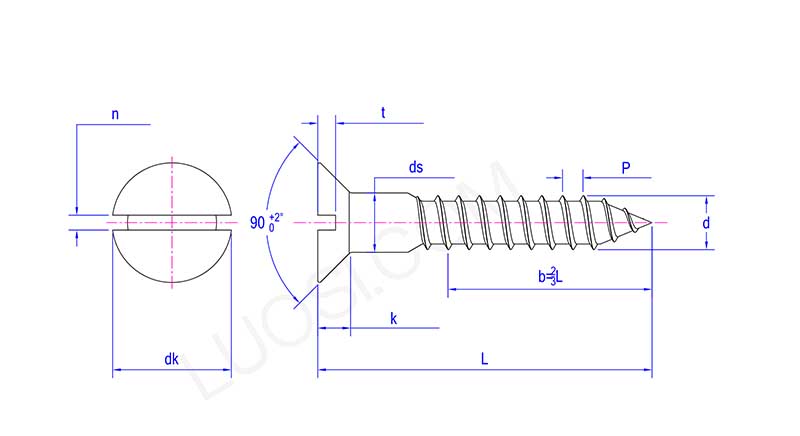

Struttura della testa

1. Forma della testa: conica, a forma di imbuto, solitamente con un angolo del cono di 90°. La superficie superiore della testa è piatta e i lati sono inclinati.

2. Dimensione della testa: il diametro esterno della testa è circa 1,8-2,2 volte il diametro della filettatura della vite e l'altezza della testa è circa 0,5-0,6 volte il diametro della filettatura.

3. Utilizzo della testa: dopo aver fissato questa vite autofilettante per legno a testa svasata con intaglio, l'intera testa della vite si inserisce nel foro conico prefabbricato sul legno. Rimane a filo o leggermente sotto la superficie del legno e non sporge.

Design della fessura diritta

1.Il tipo di unità è a fessura diritta. La scanalatura va direttamente dal centro verso entrambi i lati.

2.La larghezza della fessura varia da 0,6 mm a 2,0 mm, la profondità della fessura varia da 0,3 mm a 0,8 mm. Entrambe le estremità della fessura sono realizzate con angoli arrotondati.

3.Le caratteristiche della fessura: Può essere azionata dal più comune cacciavite a testa piatta.

Struttura ad asta

1. Forma dell'asta: è divisa in filettatura completa e filettatura parziale.

Struttura del filo

1. Tipo di filettatura: tipica filettatura di legno, non la comune filettatura meccanica.

2.Profilo: l'angolo del profilo del dente è di circa 60°, ma la punta del dente è molto affilata e la base del dente ha una transizione dell'arco uniforme.

3. Spaziatura tra i denti: relativamente ampia.

Struttura della punta

1.Forma della punta: punta conica, con una conicità di circa 30°–45°. La punta non è estremamente affilata; ha invece una superficie piana molto piccola o una testa rotonda.
