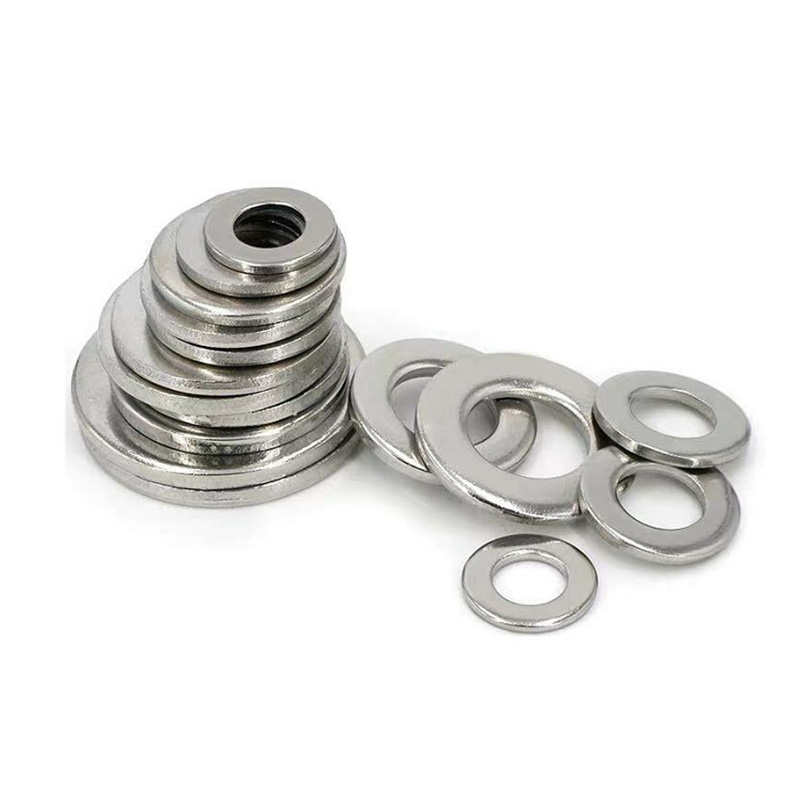

Rondella piatta standard a vite

In qualità di fornitore di rondelle piatte standard per viti, Xiaoguo® offre prodotti che hanno superato test rigorosi. Durante il funzionamento, i nostri prodotti possono distribuire efficacemente la forza di bloccaggio in modo uniforme su una superficie di contatto più ampia, prevenendo la deformazione del materiale.

Invia richiesta

Descrizione del prodotto

Una rondella piatta standard per vite è una parte meccanica a forma di anello circolare piatto, con un foro al centro. Di solito è realizzato in metallo (come acciaio al carbonio, acciaio inossidabile) o materiali non metallici (come nylon, gomma). Si trova tra la superficie del bullone, del dado e del componente collegato ed è una parte ausiliaria indispensabile in un semplice sistema di fissaggio.

Specifica Dimensioni

Le nostre rondelle piatte standard per viti sono prodotte in stretta conformità con gli standard internazionali, garantendo che possano essere compatibili con altri componenti di fissaggio quando utilizzate dai clienti.

Di seguito è riportata una tabella comparativa delle dimensioni delle specifiche comuni basata sullo standard DIN 125/ISO 7089:

Specifica nominale (diametro del bullone)	Diametro interno d (mm)	Diametro esterno D (mm)	Spessore t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Funzione fondamentale

Le rondelle piatte standard a vite sono gli affidabili "eroi del backstage" in ogni punto di connessione, svolgendo silenziosamente funzioni cruciali come la distribuzione della pressione e la protezione delle superfici.

(1) Distribuire la pressione e proteggere il pezzo

Aumentando l'area di contatto tra la testa del dado o del bullone e la superficie del pezzo. La forza di serraggio può essere distribuita in modo più uniforme sul pezzo, prevenendo così rientranze, deformazioni o danni sulla superficie.

(2) Ridurre l'attrito e proteggere il rivestimento superficiale

Come strato barriera liscio, previene i graffi sul rivestimento superficiale del pezzo causati dalla rotazione o dall'attrito durante il serraggio di dadi o bulloni.

（3）Connessione ausiliaria anti-allentamento e stabile

(4) Le rondelle piatte forniscono una superficie di supporto piana e stabile per le rondelle di bloccaggio (come le rondelle elastiche). Inoltre, aumentano l'attrito sulla superficie di contatto in una certa misura, contribuendo così a migliorare la resistenza dell'elemento di fissaggio alle vibrazioni. Riempire lo spazio Nell'uso di strumenti di precisione, lo spazio assiale tra i componenti può essere regolato con precisione aggiungendo o riducendo il numero di rondelle piatte standard per viti.

(5) I materiali speciali possono ottenere diverse funzioni.

Isolamento: il nylon o la plastica possono impedire efficacemente il passaggio della corrente ed evitare cortocircuiti.

Sigillatura: gomma o metalli teneri possono riempire gli spazi vuoti quando sono sotto pressione, impedendo la fuoriuscita di liquidi o gas.

Anticorrosione: l'acciaio inossidabile o il materiale zincato possono resistere alla corrosione e prolungarne la durata.

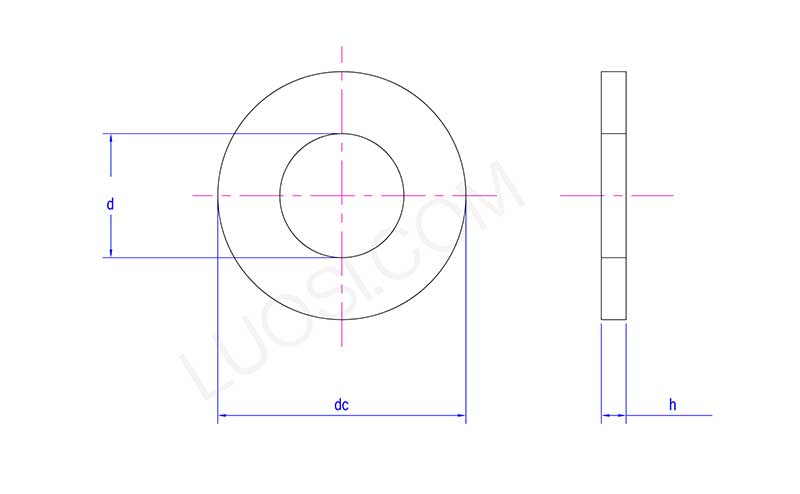

Screw Standard Flat Washer

Lun	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmassimo	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
dmin	17	19	21	23	25	28	31	34	37	42	45
CC massimo	30	34	37	39	44	50	56	60	66	72	78
dic min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
hmassimo	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
