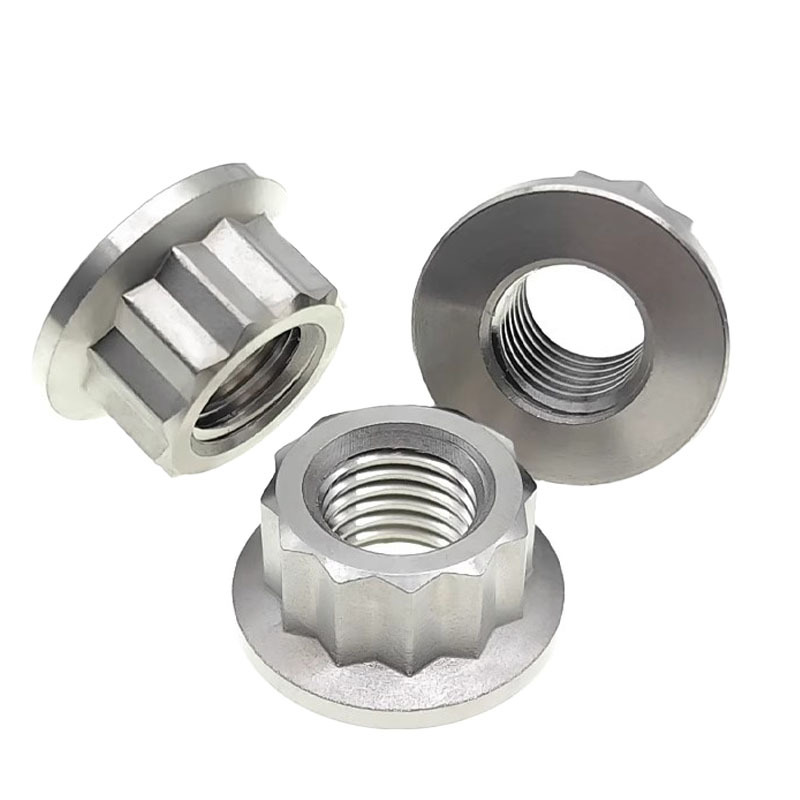

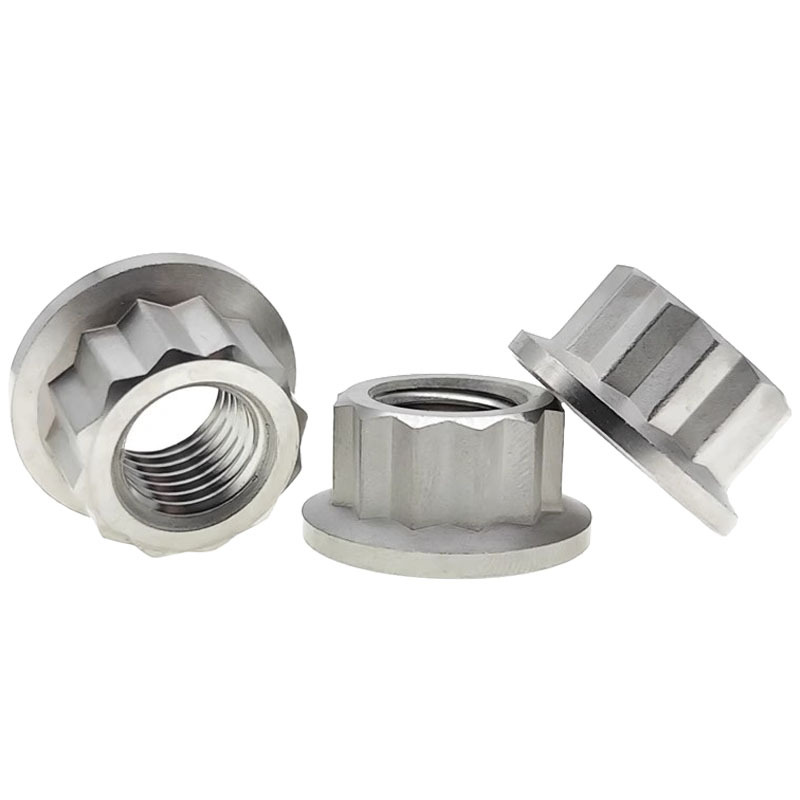

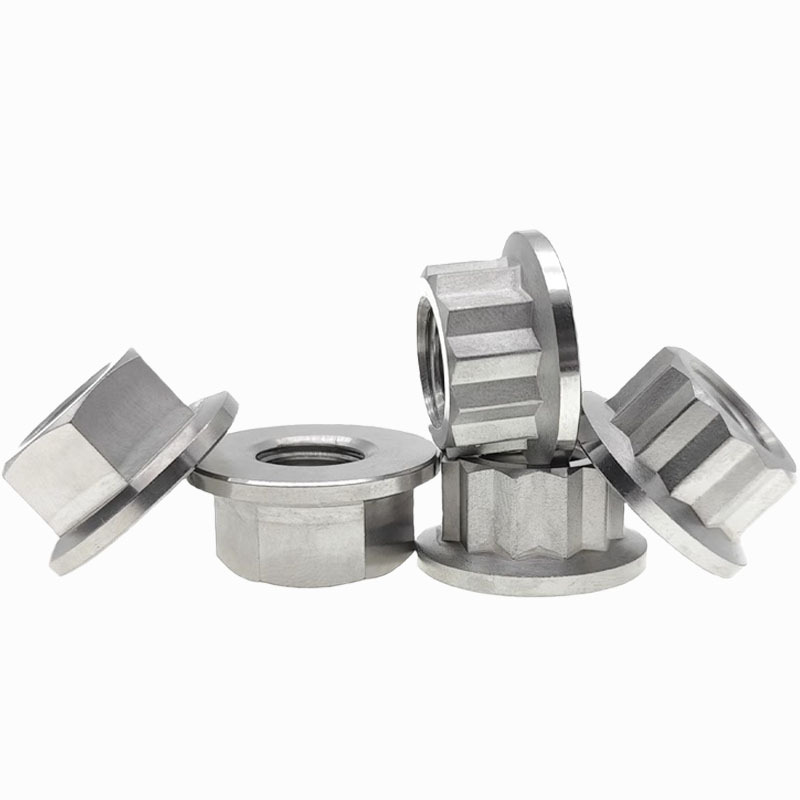

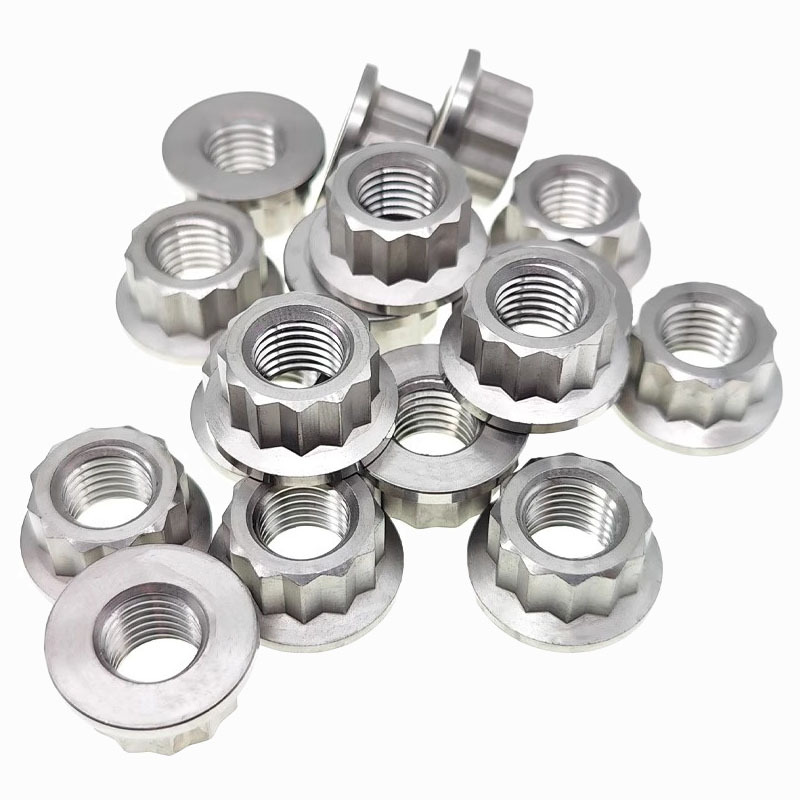

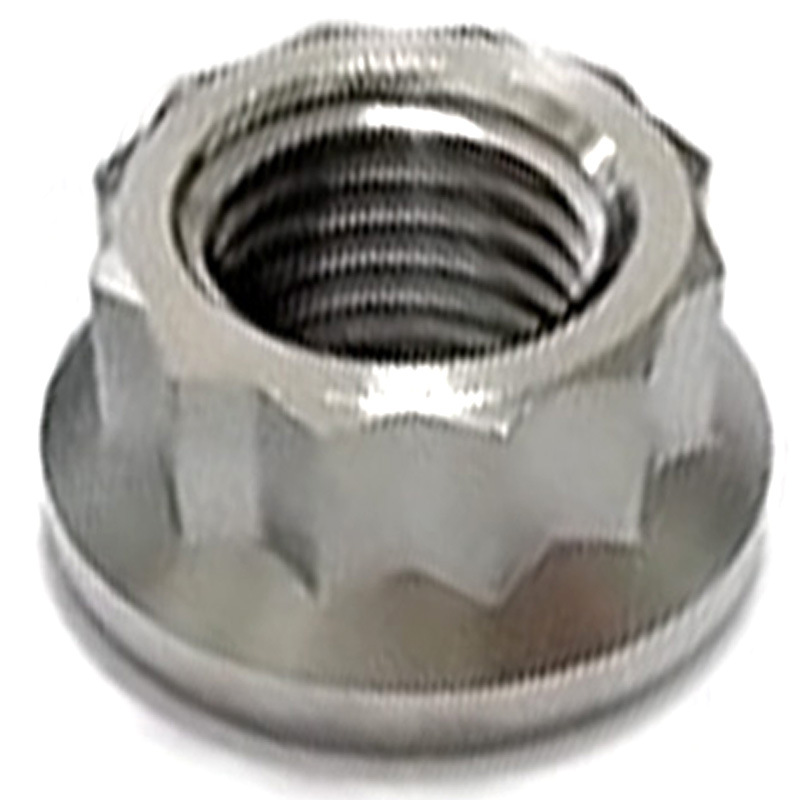

Dado con rondella a 12 punte di grado professionale

Il dado con rondella a 12 punti di grado professionale è un prodotto in cui la caratteristica principale del design è la testa piatta a 12 punti, che consente un'applicazione di coppia maggiore rispetto a un dado esagonale standard. Il team di supporto tecnico di Xiaoguo®, in quanto fornitore affidabile, è prontamente disponibile per assistere nella selezione del prodotto e nei disegni tecnici.

Modello:MS 3376B-1971

Invia richiesta

Descrizione del prodotto

Per i progetti di strutture in acciaio, come ponti, edifici e torri di trasmissione, i dadi con rondella a 12 punti di grado professionale sono fondamentali per ottenere un collegamento sicuro dei bulloni. Durante l'assemblaggio di componenti strutturali, questi componenti vengono generalmente utilizzati con bulloni ASTM A325 o A490.

La rondella sul dado aiuta a correggere piccole deviazioni. Protegge inoltre la superficie in acciaio da collegare dai graffi (ad esempio adesione e graffi del metallo) e dall'effetto di flessione quando viene applicata una coppia elevata. Ciò garantisce che l’intera struttura rimanga stabile e sicura a lungo termine, rispettando rigorosi standard ingegneristici.

Scenario applicativo

Il settore delle energie rinnovabili, in particolare nella produzione di turbine eoliche, si affida al dado con rondella a 12 punte di grado professionale per le connessioni bullonate critiche. Ci riferiamo ad aree quali sezioni di torri, gondole e componenti del rotore.

Queste aree devono resistere a molte pressioni: carichi dinamici, condizioni meteorologiche estreme e continue sollecitazioni legate alle vibrazioni. I dadi con rondella a 12 punti di livello professionale hanno in genere un diametro maggiore e sono realizzati con materiali avanzati, essendo quindi in grado di fornire la forza di serraggio e la resistenza alla fatica richieste. Il loro design garantisce un'installazione sicura: è possibile effettuare la manutenzione e sono anche molto affidabili. Questo è fondamentale perché questa infrastruttura deve essere in grado di funzionare ininterrottamente per diversi decenni.

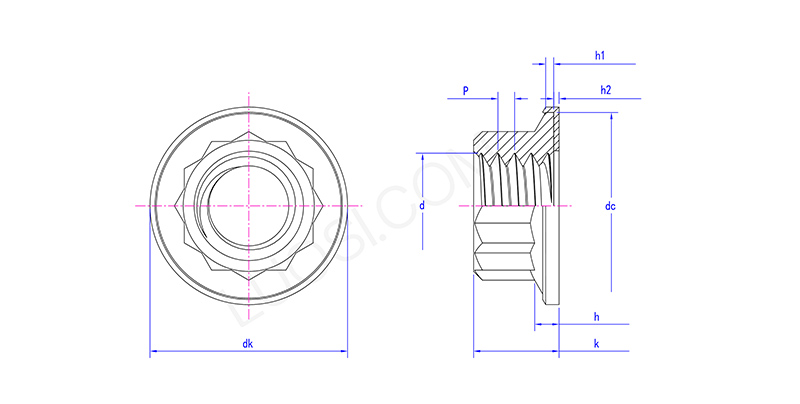

Parametri del prodotto

Lun	#10	1/4	16/5	3/8
P	32	28	24	24
non so massimo	0.38	0.46	0.56	0.66
cc min	0.3	0.4	0.5	0.6
h2max	0.023	0.023	0.023	0.023
h2min	0.013	0.013	0.013	0.013
h min	0.056	0.06	0.09	0.102
h1 massimo	0.031	0.036	0.042	0.042
h1 min	0.006	0.007	0.008	0.008
kmassimo	0.243	0.291	0.336	0.361

Domande frequenti

D: Quali strumenti sono necessari per installare e serrare il dado con rondella a 12 punti di grado professionale?

R: Per installare il nostro dado con rondella a 12 punte di grado professionale, avrai bisogno di una chiave a bussola o di una chiave a 12 punte dedicata: viene comunemente chiamata strumento a doppia esagonale o a doppio cuneo.

Questo strumento si adatta perfettamente alla forma dei dadi, potendo così entrare completamente in contatto con la superficie dei dadi. Di conseguenza, è possibile applicare la coppia in modo semplice e sicuro. Tuttavia, è molto importante utilizzare uno strumento di dimensioni adeguate: se utilizzato in modo improprio, potrebbe causare l'arrotondamento della punta del dado.

Inoltre, poiché il dado con rondella a 12 punti di livello professionale è già dotato di una rondella incorporata, non è necessario prepararne un'altra. Questo design non solo riduce significativamente il processo di assemblaggio, ma garantisce anche che tutti i componenti si trovino nelle posizioni precise preimpostate quando si serrano i dadi.
