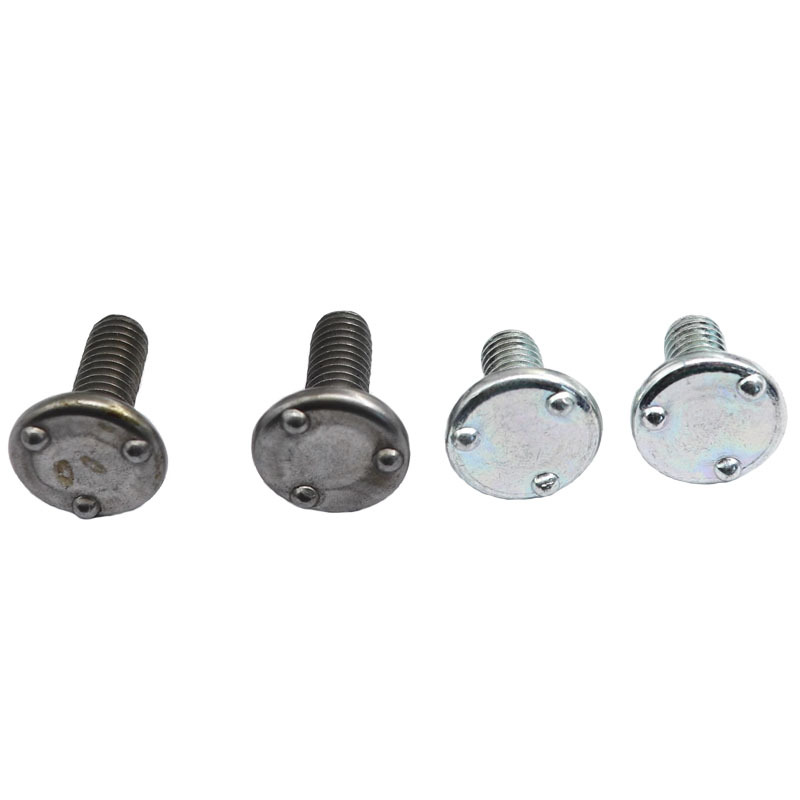

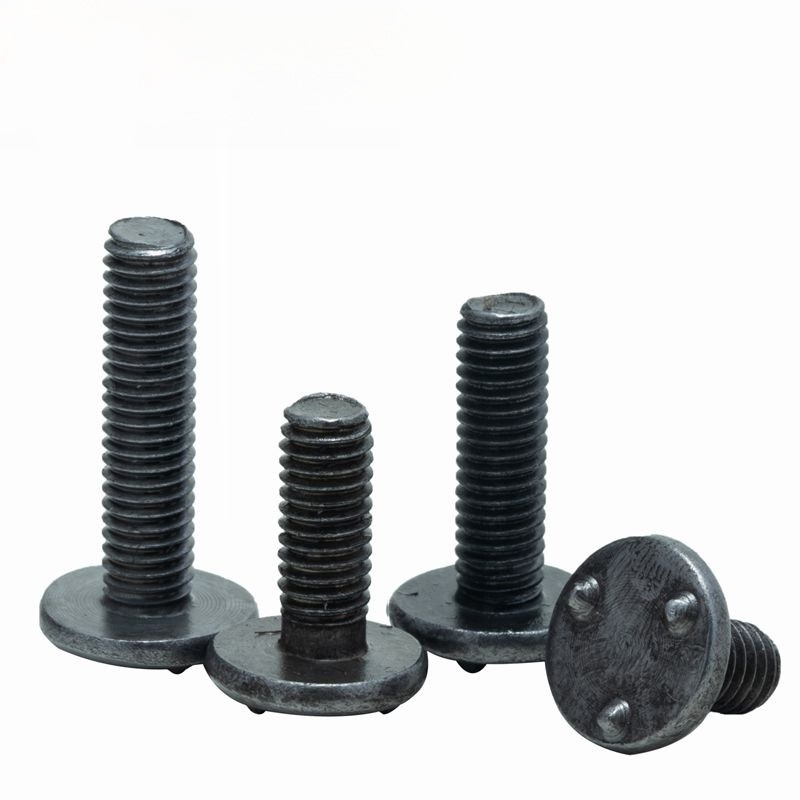

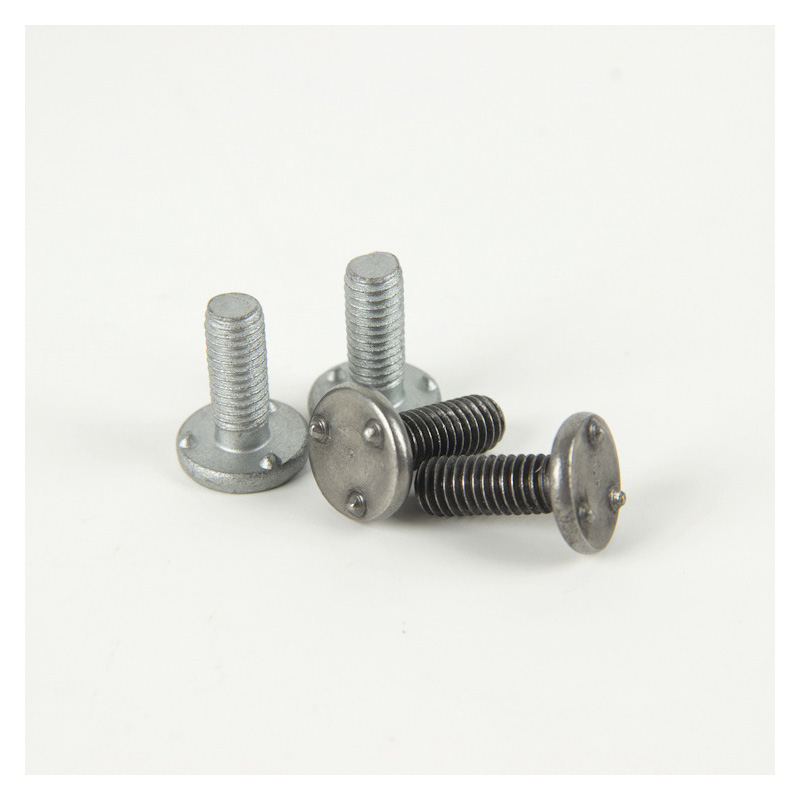

Bullone per saldatura a proiezione frontale progettato con precisione

Il bullone per saldatura a proiezione frontale progettato con precisione è ampiamente utilizzato nella produzione automobilistica per un assemblaggio efficiente e affidabile. Per i prodotti esportati di Xiaoguo®, il rispetto degli standard internazionali come ISO e DIN è una priorità, anche per questo bullone. Se sei interessato, contattaci.

Modello:QC/T 599.1-1999

Invia richiesta

Descrizione del prodotto

I bulloni di saldatura a proiezione frontale progettati con precisione seguono dimensioni standard e specifiche di filettatura, come filettature metriche ISO (M4, M5, M6, M8, M10) o filettature unificate (UNC/UNF). Le misurazioni importanti includono la dimensione e la lunghezza della filettatura, il diametro del gambo, il diametro e lo spessore della testa e, soprattutto, la forma delle sporgenze (quanto sono alte, il loro diametro, quante sono) sulla parte in cui viene saldato il bullone.

Vantaggi del prodotto

Il modo in cui le proiezioni sono progettate su un bullone di saldatura per proiezione frontale progettato di precisione, come un anello attorno ad esso o diverse piccole protuberanze, è davvero importante per ottenere saldature coerenti. Esistono design standard che funzionano per gli usi più comuni, ma puoi anche realizzarne di personalizzati.

Nella superficie di ingegneria di precisione personalizzata, i bulloni di saldatura sporgenti sono calibrati e regolati professionalmente per adattarsi con precisione ai diversi spessori dei materiali e agli standard di resistenza. Anche quando si affrontano materiali difficili come leghe ad alta durezza e substrati fragili, possono garantire stabilità della connessione e sicurezza strutturale per soddisfare esigenze ingegneristiche personalizzate.

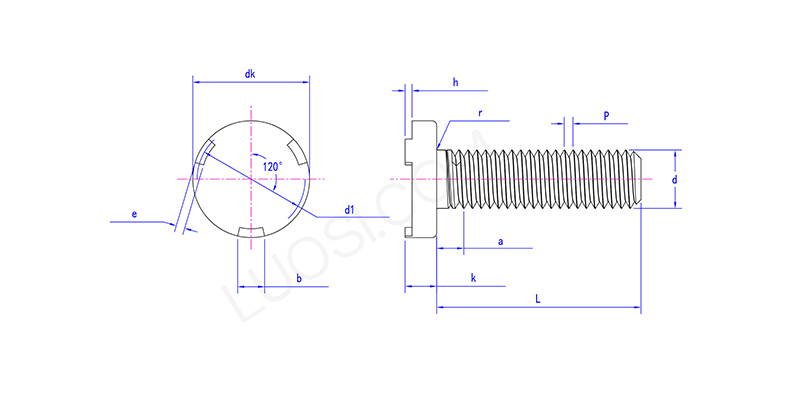

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
non so massimo	12.4	14.4	16.4	20.4
non so min	11.6	13.6	15.6	19.6
kmassimo	2	2.2	3.2	4.2
kmin	1.6	1.8	2.8	3.8
emassimo	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
bmassimo	3.3	4.3	5.6	6.3
bmin	2.7	3.7	4.7	5.7
hmassimo	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 massimo	10	11.5	14	17.5
d1 minuto	9	10.5	13	16.5
massimo	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
un massimo	3.2	4	5	5

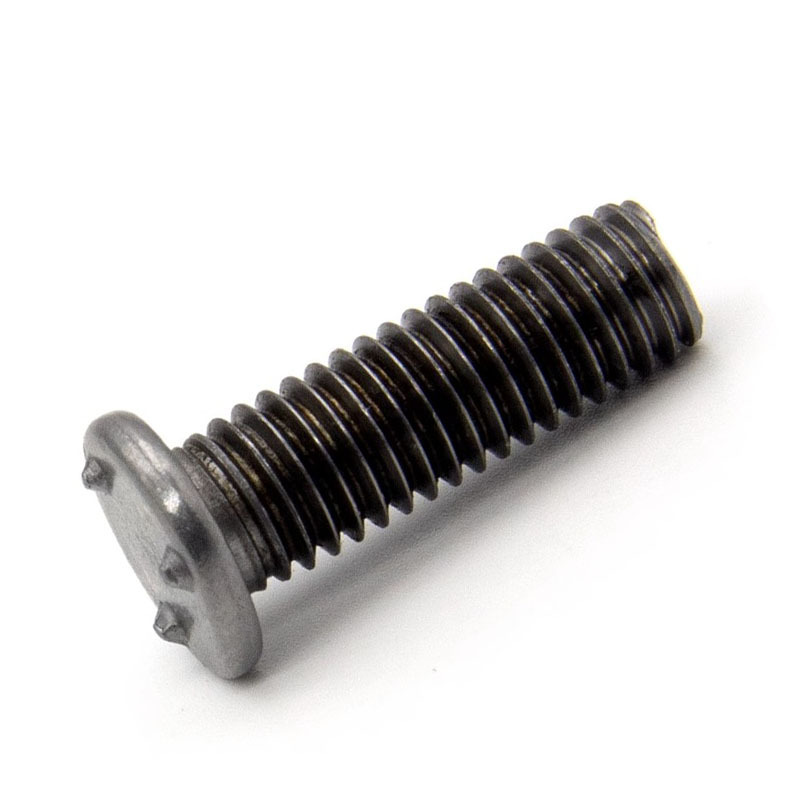

Precision Engineered Face Projection Welding Bolt

Controllo e certificazione di qualità

Per ottenere saldature uniformi con i bulloni per saldatura a proiezione frontale progettati da Precision, mantenere pulite le superfici metalliche di base. Utilizzare elettrodi progettati correttamente e in buona forma. Attenersi scrupolosamente alle impostazioni di saldatura: corrente, tempo, pressione, tempo di attesa. E assicurati che le proiezioni del bullone siano coerenti.

L'esecuzione regolare di test distruttivi, come prove di coppia o di taglio, è importante per mantenere il processo sotto controllo.
