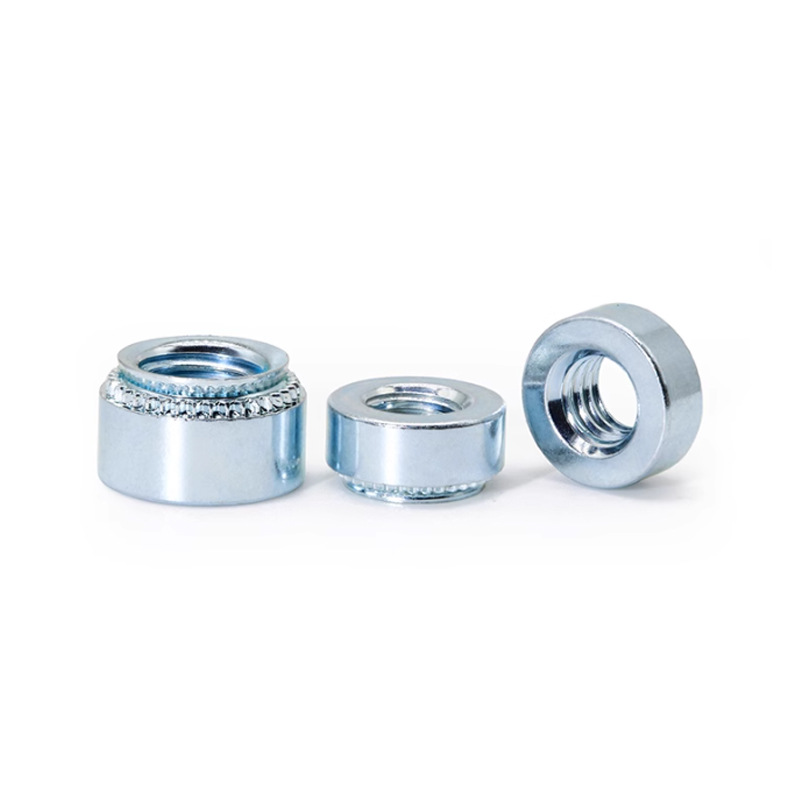

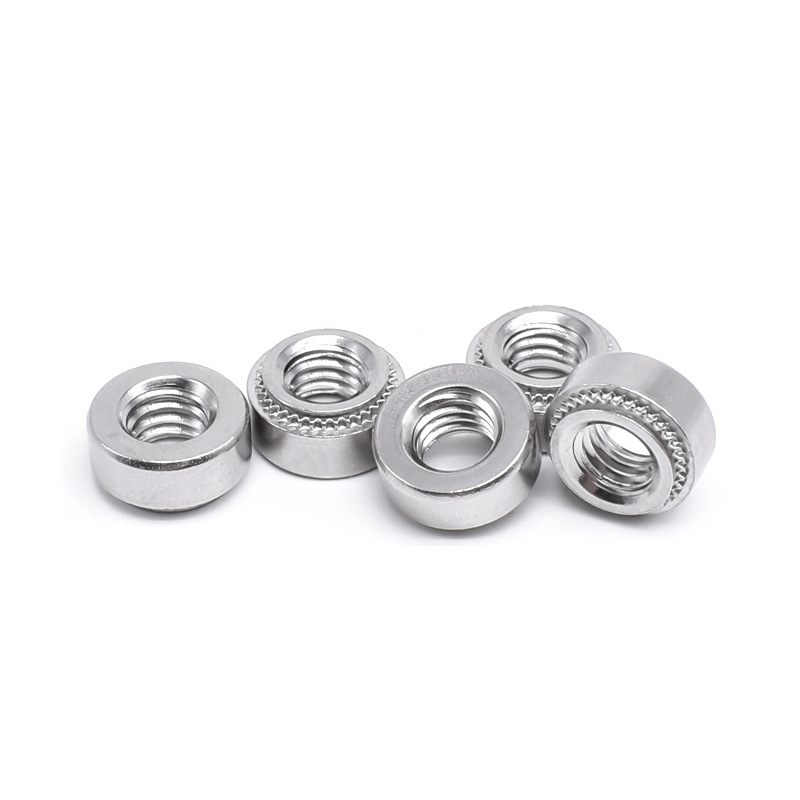

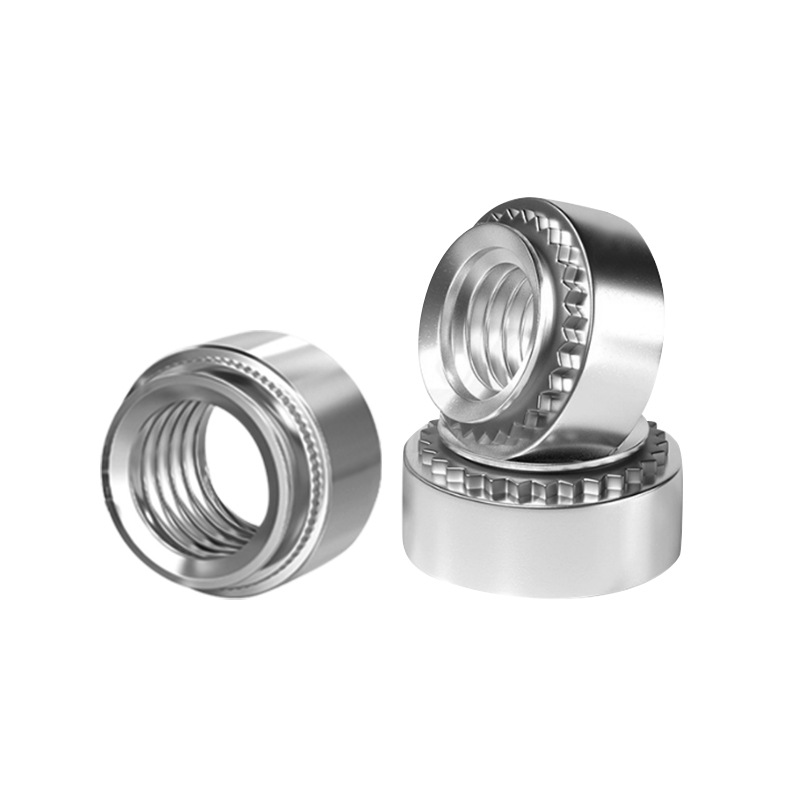

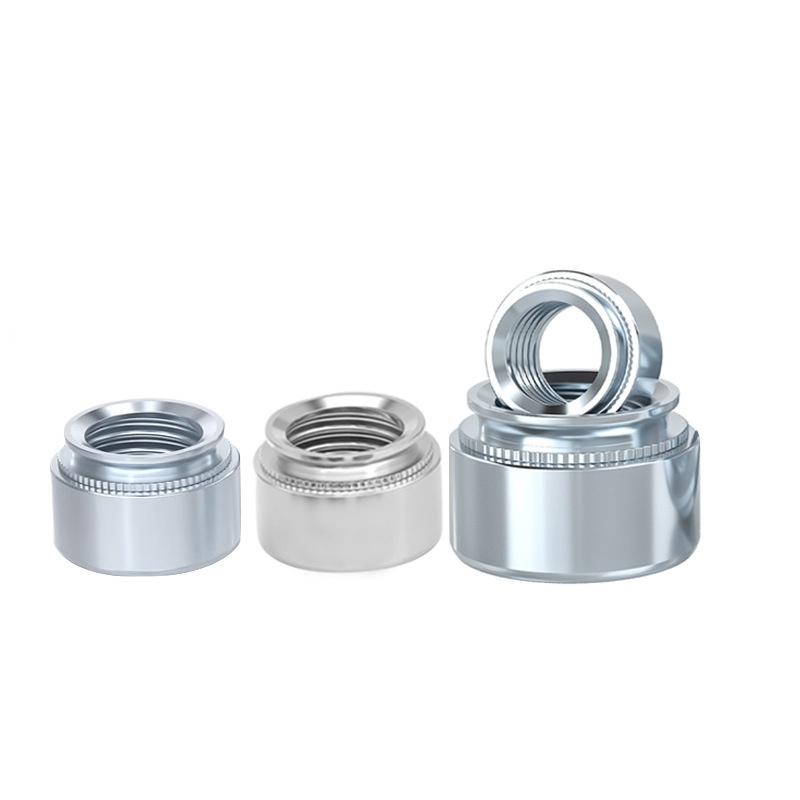

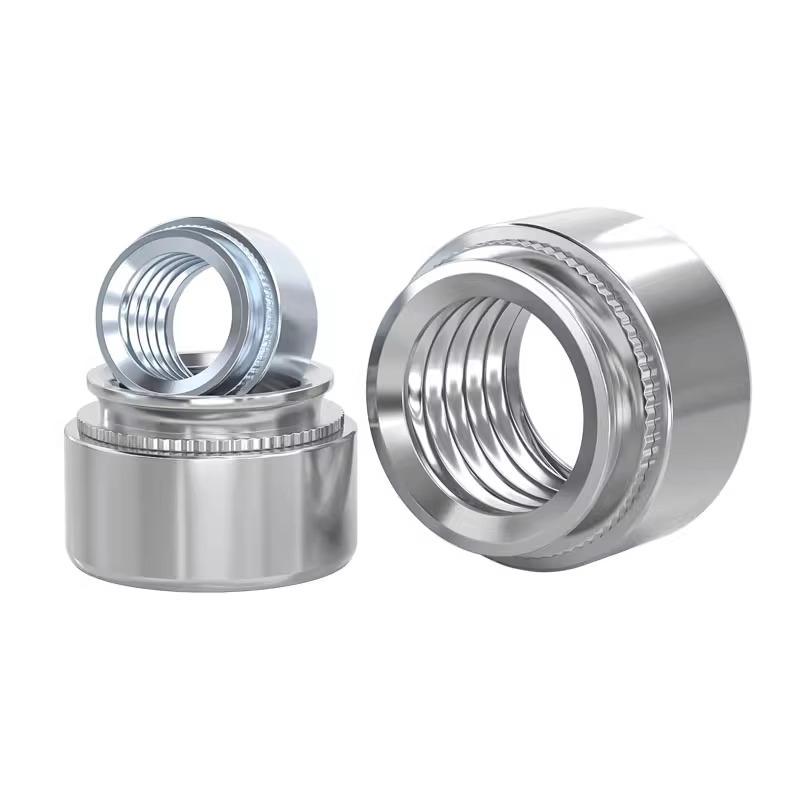

Dado di clinciatura permanente

Xiaoguo® fornisce elementi di fissaggio essenziali a livello globale. Un dado di clinciatura permanente è un elemento di fissaggio permanente progettato per materiali in fogli sottili. Se sei interessato, possiamo fornire campioni gratuiti.

Modello:QIB/IND CLA

Invia richiesta

Descrizione del prodotto

Un dado di clinciatura permanente è un dispositivo di fissaggio permanente utilizzato per la lamiera. A differenza dei normali dadi che necessitano di saldatura o filettatura, può essere installato rapidamente con la forza della pressione, creando un punto filettato forte e affidabile per fissare gli oggetti. Ha un pilota realizzato con precisione e un gambo zigrinato. Una volta installate, queste parti spostano il materiale in cui vengono inserite, formando una serratura.

Ciò evita la deformazione termica, elimina passaggi aggiuntivi e riduce significativamente tempi e costi di assemblaggio. Questa tecnologia è ideale per la produzione in grandi volumi che richiede soluzioni di fissaggio efficienti e robuste e viene utilizzata in un'ampia gamma di settori.

Vantaggi del prodotto:

La cosa principale di un dado clinciante permanente è che può formare una connessione forte e permanente direttamente nella lamiera duttile o nelle piastre non ferrose senza bisogno di filettature preforate. Quando lo installi, una pressa spinge il dado di clinciatura permanente nel materiale. La sua forma specifica fa sì che il metallo attorno ad esso si muova e confluisca in una rientranza a forma di anello (come una zigrinatura o una scanalatura) sotto la testa e/o attorno al gambo.

Il robusto bloccaggio meccanico risultante resiste efficacemente alle forze di rotazione e di estrazione. Questa tecnologia produce anche un inserto filettato ad alta resistenza resistente alle vibrazioni, fornendo una base solida e affidabile per la connessione bullonata.

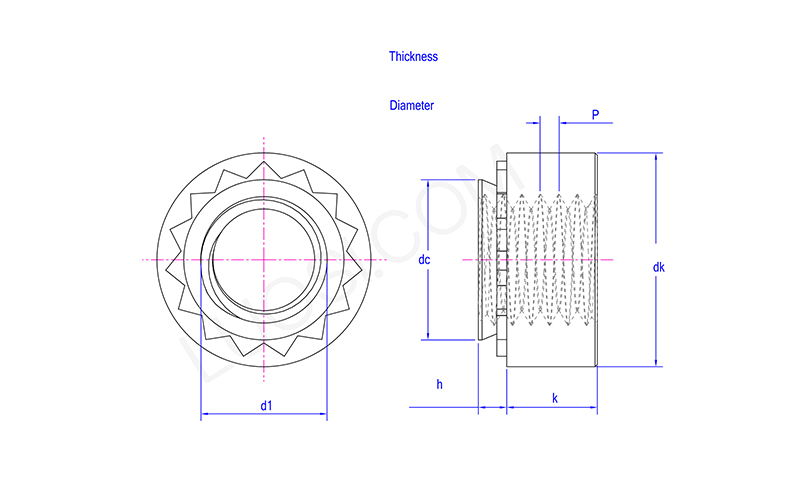

Lun	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
CC massimo	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
non so min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
non so massimo	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
kmin	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
kmassimo	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
codificatore h	1	2	1	2	1	2	1	2	1	2	1
hmassimo	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Spessore della piastra di montaggio min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diametro dei fori di montaggio min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diametro dei fori di montaggio max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Quali sono le principali modalità di guasto dei dadi di clinciatura permanente?

I dadi di clinciatura permanenti possono fallire in alcuni modi principali. Uno è estraibile, quando il dado esce direttamente dalla lamiera. Ciò accade spesso se la clinciatura non è abbastanza profonda o se il dado non è quello giusto per lo spessore della lamiera. Un altro è la rotazione, quando il dado gira nella lamiera, di solito perché le seghettature non fanno presa abbastanza bene. Anche i fili all'interno possono strapparsi.

Scegliere il dado giusto e impostare correttamente l'installazione impedisce che si verifichino questi problemi.
