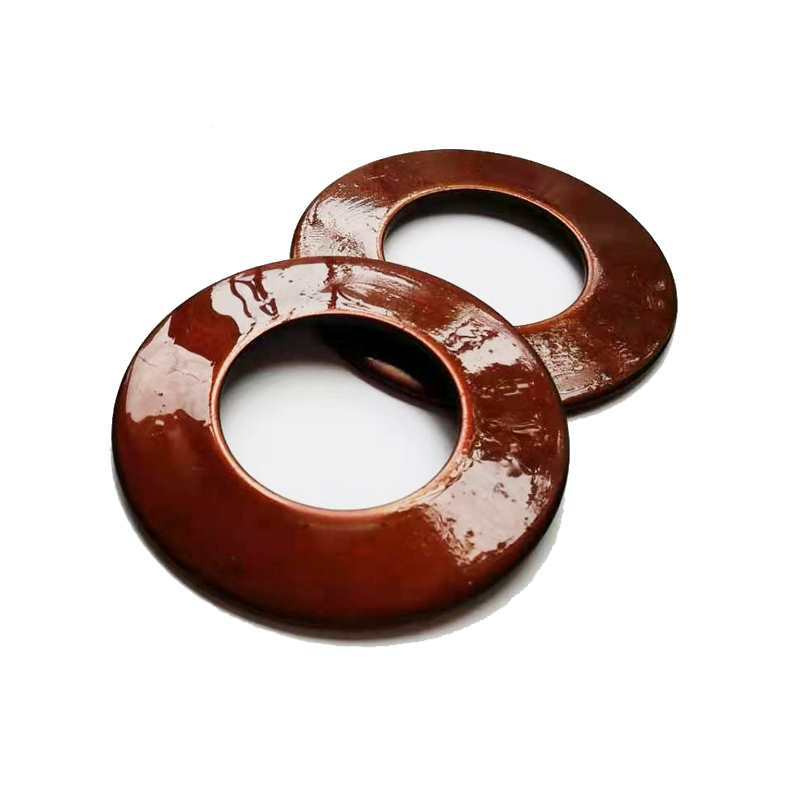

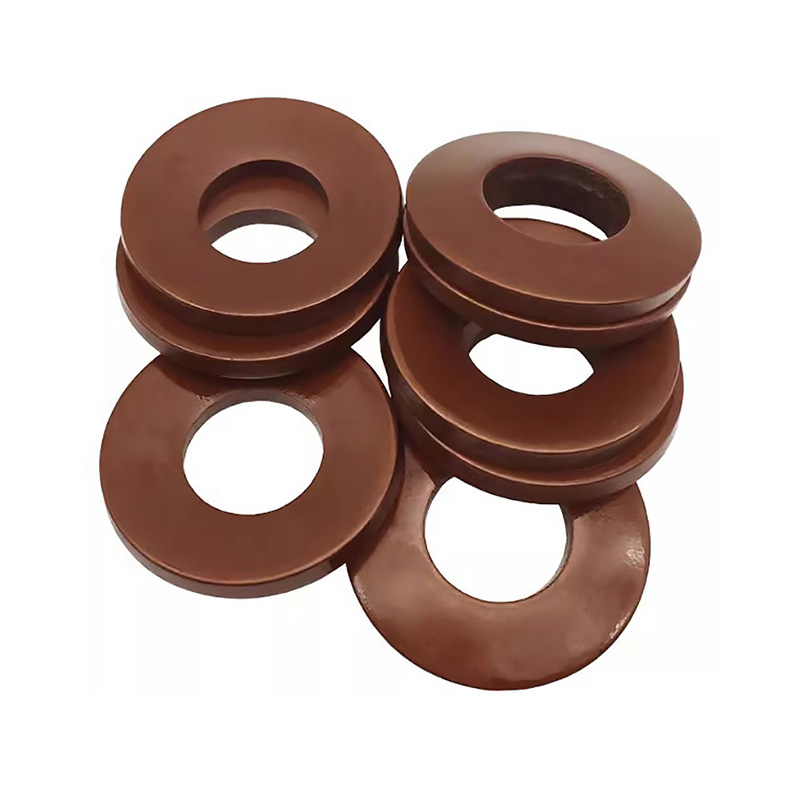

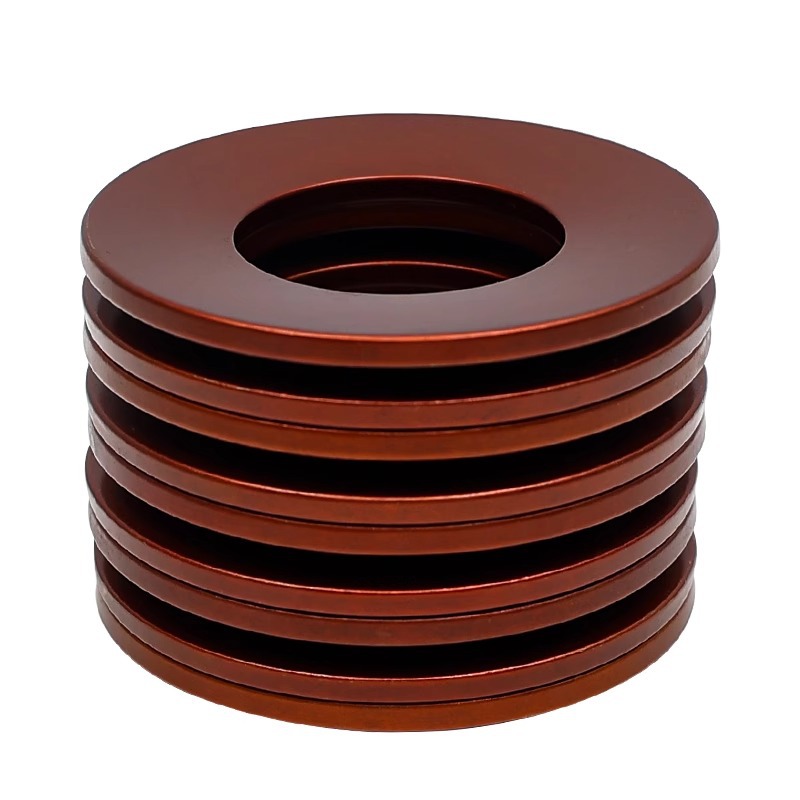

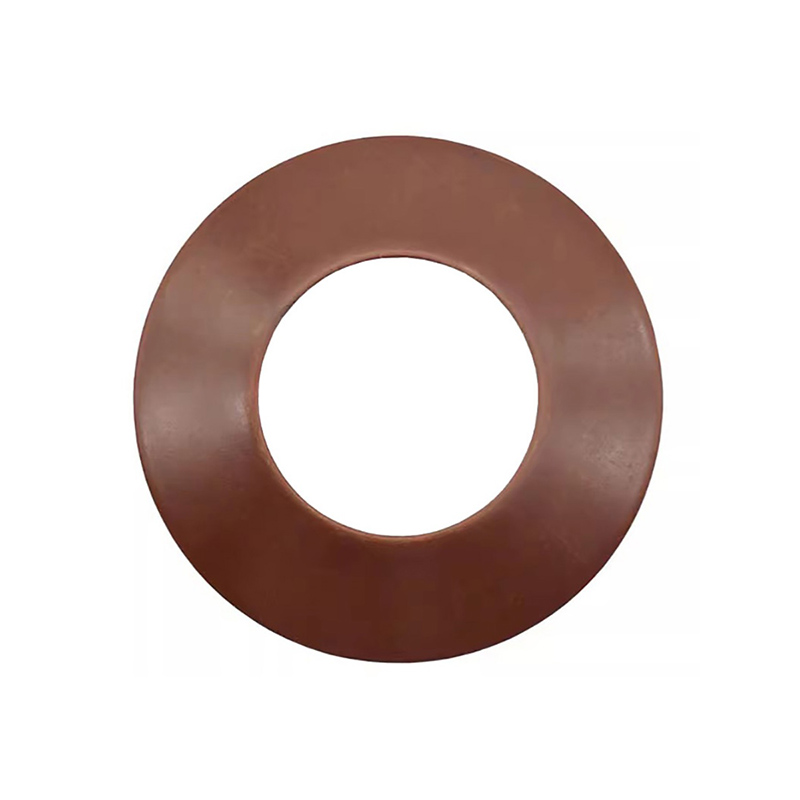

Molla a forma di disco a basso profilo

La molla a forma di disco a basso profilo è un componente meccanico a forma di anello conico. In qualità di fornitore dedicato di molle di precisione, il team di ingegneri di Xiaoguo® progetta molle a disco che forniscono una forza costante in spazi limitati.

Modello:75LB

Invia richiesta

Descrizione del prodotto

Nelle turbine per la produzione di energia, sulle connessioni bullonate vengono utilizzate rondelle elastiche a forma di disco a basso profilo. Possono mantenere la tensione stabile con i cambiamenti di temperatura, garantendo così che le parti di collegamento non si allentino.

Una delle loro caratteristiche principali è che possono generare una forza potente anche in uno spazio assiale molto piccolo. Produciamo queste rondelle in grandi quantità, quindi i nostri prezzi sono molto competitivi. Se ordini più di 3.000 unità, puoi usufruire di uno sconto del 7%. Di solito utilizziamo il rivestimento a polvere blu predefinito: questo li rende facili da identificare.

Per il trasporto abbiamo due opzioni: consegna espressa (se hai bisogno di una consegna rapida) o trasporto marittimo (più conveniente). Ogni molla sarà sottoposta a un'ispezione delle dimensioni e dei materiali e ti forniremo anche i rapporti di prova necessari.

Dettagli del prodotto

Le molle a forma di disco a basso profilo vengono applicate in apparecchiature mediche di precisione, come robot chirurgici e dispositivi impiantabili. Questi luoghi hanno uno spazio limitato e la dimensione della forza deve essere mantenuta costante. Sono proprio queste sorgenti che giocano un ruolo.

Produciamo con cura queste molle in acciaio inossidabile 316L e altri materiali biocompatibili che soddisfano gli standard per garantire prestazioni e sicurezza del prodotto. Anche le loro superfici sono elettrolucidate. I nostri prezzi sono mirati al settore medico. Se sei un produttore di apparecchiature originali (OEM) certificato, puoi anche usufruire di uno sconto.

Trasportiamo queste molle in un imballaggio privo di polvere e utilizziamo servizi aerei prioritari per garantire che possano essere consegnate rapidamente. Il controllo di qualità è molto importante qui: ogni molla cilindrica verrà controllata al 100% per quanto riguarda le sue dimensioni chiave e la levigatezza della superficie. Inoltre rispettano rigorosamente la norma ISO 13485.

Low Profile Disc Shaped Spring

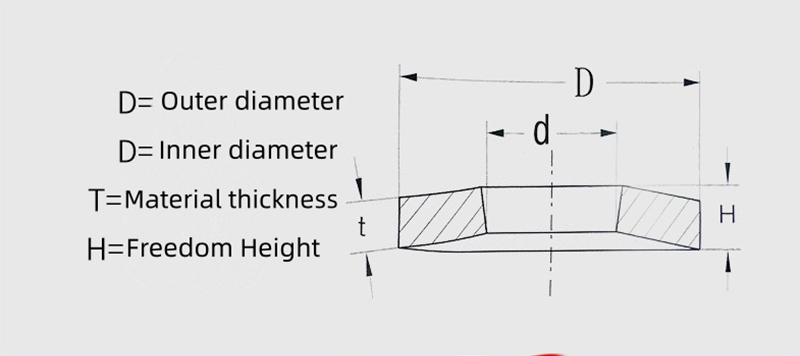

A forma di disco versione standard a molla
	Geometrico parametri				Meccanico proprietà				Peso
	Geometrico parametri				f=0,50h f=0,75h				Peso
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Se hai bisogno di altri dati contattaci. Ti forniremo parametri più dettagliati.

Domande frequenti

D: In quali applicazioni è più adatta una molla?

R: La molla a disco a basso profilo è ideale per applicazioni con carichi elevati e spazio limitato, come valvole, pompe, frizioni e macchinari pesanti. Il suo esclusivo design strutturale può fornire un'eccellente forza motrice in uno spazio assiale compatto, rendendo questa molla la soluzione ottimale per condizioni di lavoro difficili.
