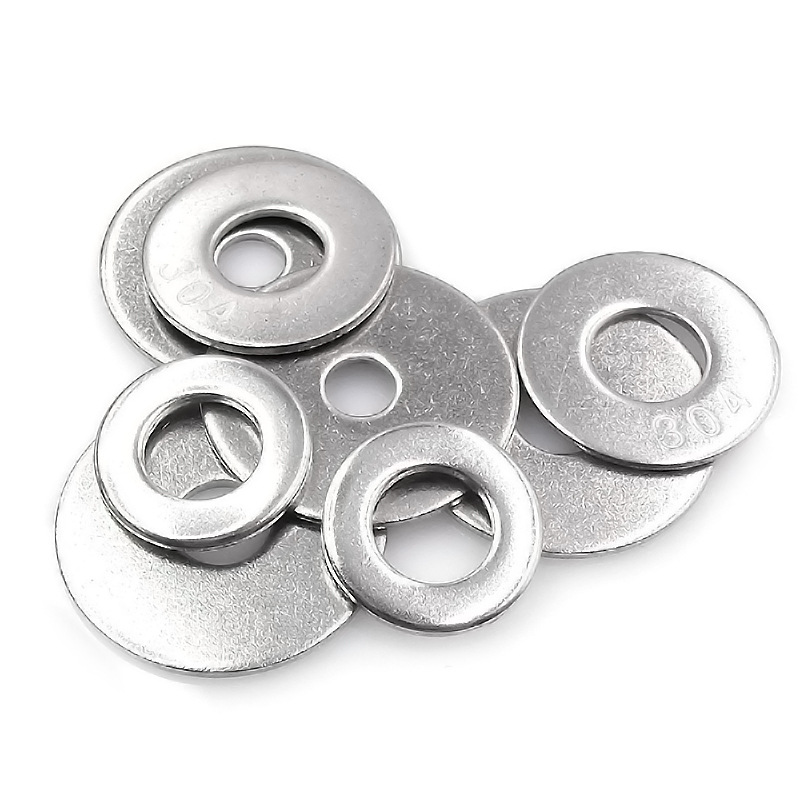

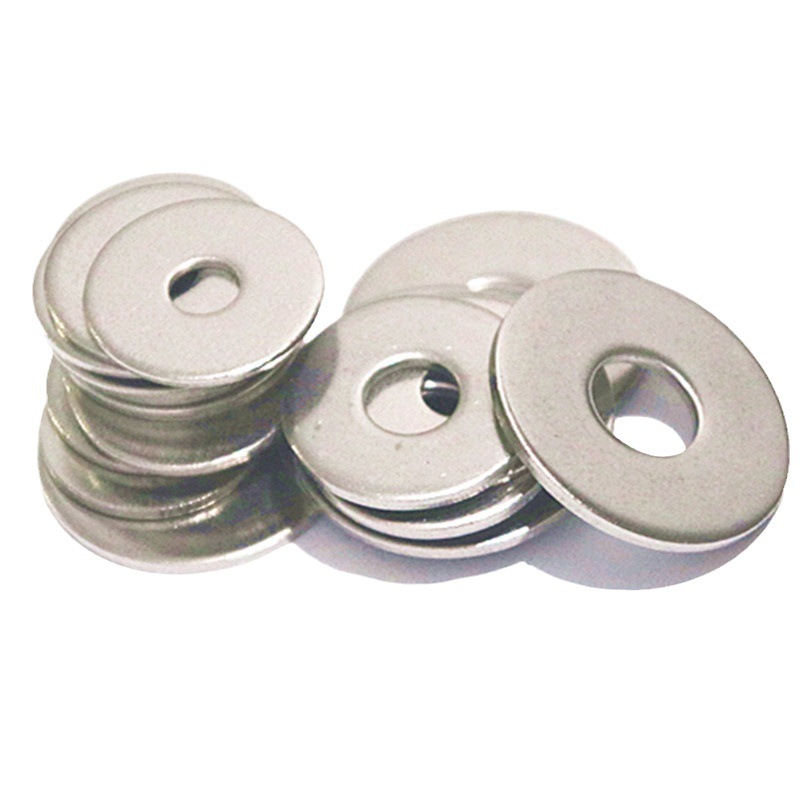

Rondella piatta con diametro esterno grande

Xiaoguo Inventory® Large OD Flat Washer ha una superficie liscia senza sbavature, si adatta perfettamente e può essere utilizzata insieme a componenti di tenuta per migliorare le prestazioni di resistenza alla polvere, rilascio di olio e impermeabilità.

Invia richiesta

Descrizione del prodotto

La rondella piatta con diametro esterno grande e la rondella piatta standard presentano differenze significative nell'aspetto, nelle funzioni e negli scenari applicabili.

Progetto	Rondella piatta standard	Rondella piatta con diametro esterno grande
Diametro interno	6,4 mm	6,4 mm
Diametro esterno	12 mm	18 mm
Spessore	1,6 mm	1,6 mm
Zona contatti	1 volta	2,25 volte
Distribuire la pressione	Generalmente adatto per superfici dure come i metalli	Eccellente, può proteggere efficacemente i materiali morbidi
Costo delle materie prime	Basso	Più alto (più grande nell'area)
Peso unitario	Leggero	Più pesante (stesse specifiche)

Confronto delle dimensioni (prendendo M6 come esempio)

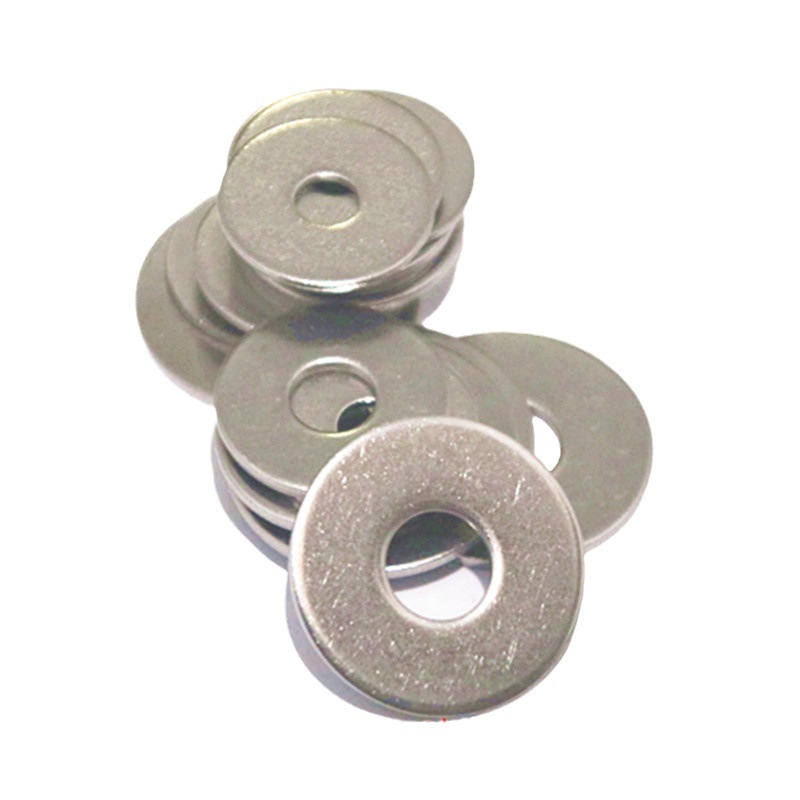

Large OD Flat Washer

Passaggi di utilizzo

Il metodo di utilizzo della rondella piatta con diametro esterno grande non è complicato, ma seguire la sequenza operativa corretta può garantire il miglior effetto protettivo.

(1) Assicurarsi che le specifiche corrispondano

Controlla la dimensione del bullone: il foro interno della rondella piatta con diametro esterno grande dovrebbe essere leggermente più grande del diametro esterno del bullone.

Controlla anche che il diametro esterno della rondella sia abbastanza grande da coprire completamente i fori nella parte che stai fissando. Se il foro è lungo o è usurato, il bordo esterno della rondella deve sovrapporsi al foro di almeno 5 mm.

Pensa al materiale e a dove sta andando. Per gli ambienti esterni umidi, vicino all'oceano o in aree chimiche, scegli l'acciaio inossidabile 316. Per uso interno generale, l'acciaio al carbonio inossidabile 304 o zincato funzionerà bene.

(2) Pulire la superficie di contatto

Pulisci l'olio, la ruggine, i frammenti di vernice o la segatura dall'area in cui stai lavorando. Assicurati inoltre che entrambi i lati della lavatrice siano puliti. Se è presente dell'olio antiruggine, puliscilo delicatamente con un panno.

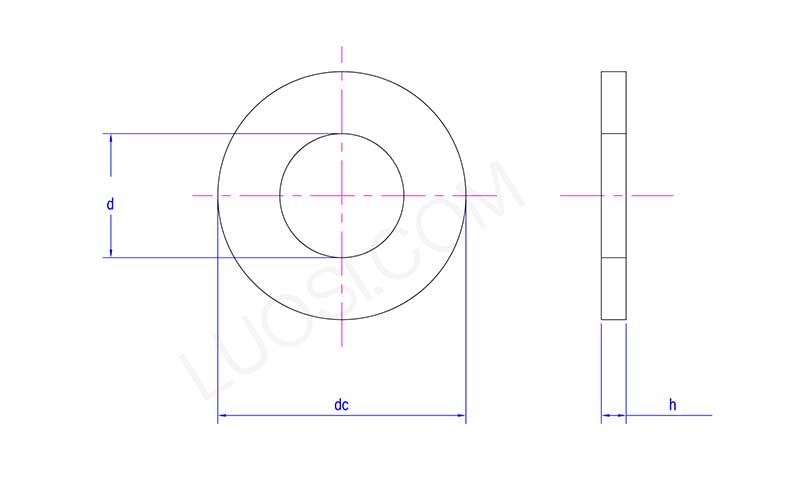

Large OD Flat Washer

Lun	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
dmassimo	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
dmin	17	19	21	23	25	28	31	34	37	42	45
CC massimo	30	34	37	39	44	50	56	60	66	72	78
dic min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
hmassimo	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Posizionare la rondella

Posizione di installazione: posizionare una rondella piatta di grande diametro esterno tra la testa del bullone e la parte da fissare. Se vengono utilizzati materiali morbidi come legno, plastica o alluminio sottile, si consiglia di utilizzare rondelle di grande diametro esterno sia sulla testa del bullone che sul lato del dado.

Installazione centrale: assicurarsi che il bullone o il dado passi attraverso il foro centrale della rondella. Assicurarsi che la rondella sia a filo con la superficie del pezzo in lavorazione: non deve essere inclinata.

(4) Inserire il bullone e serrare a mano

Stringere i bulloni o i dadi a mano, finché la rondella non tocca appena la superficie; quindi regolare la posizione della rondella, assicurarsi che copra completamente il foro.

(5) Serrare alla coppia consigliata

Utilizzo corretto di una chiave dinamometrica: selezionare il valore di coppia appropriato e serrare gradualmente. Durante l'operazione, osservare attentamente la rondella e apportare le modifiche necessarie.

(6) Controllo finale

Dai un'occhiata alla rondella piatta con diametro esterno grande per assicurarti che sia posizionata in piano e correttamente in posizione.
