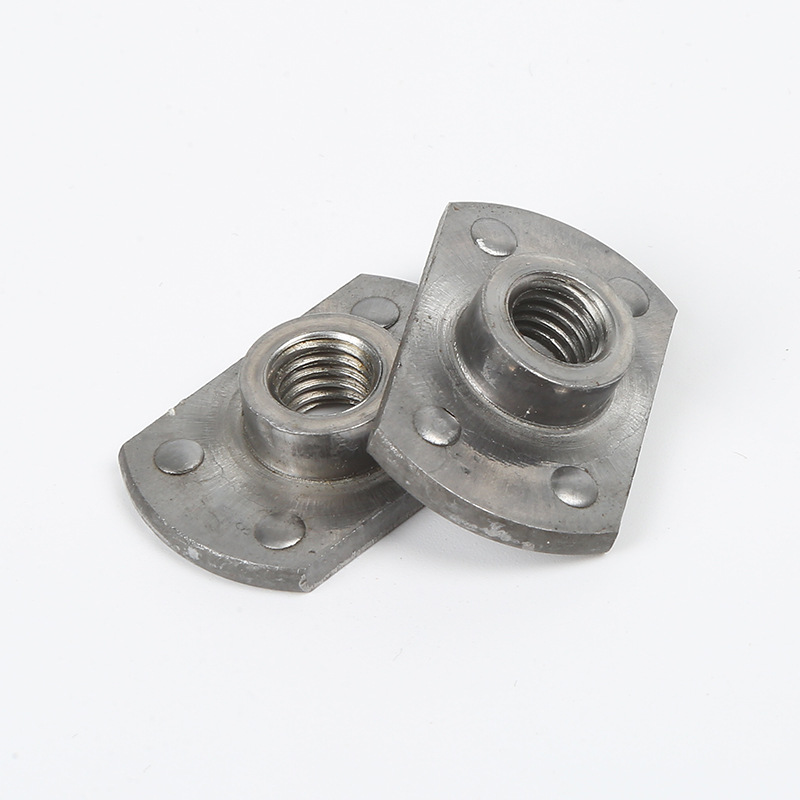

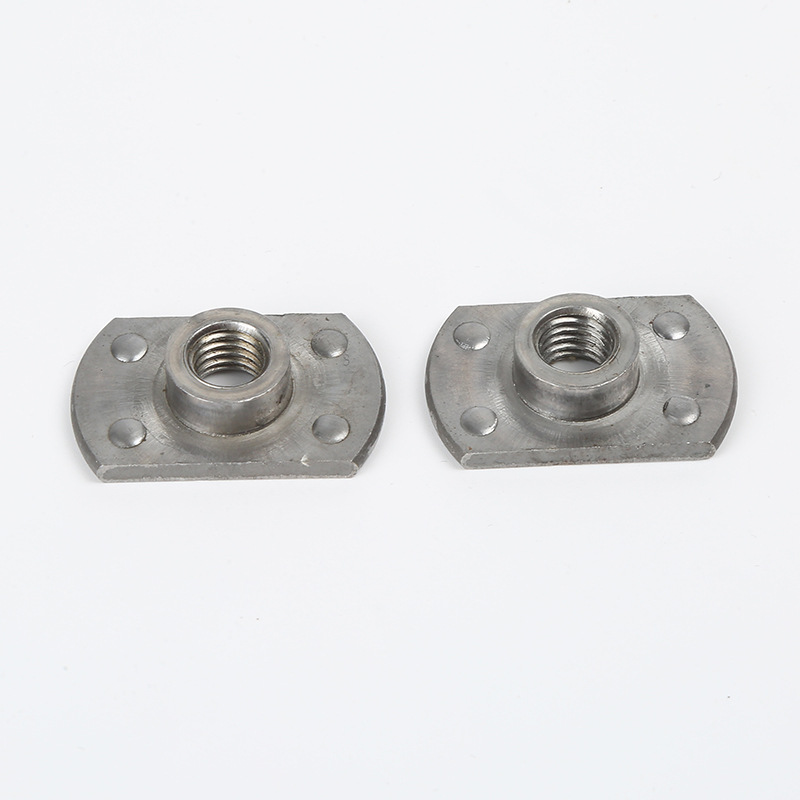

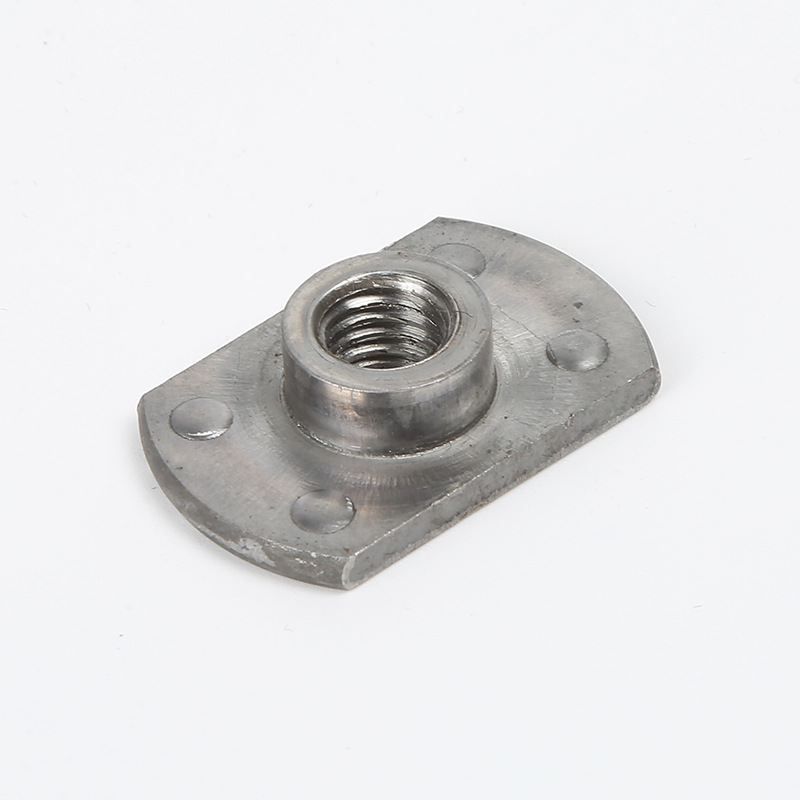

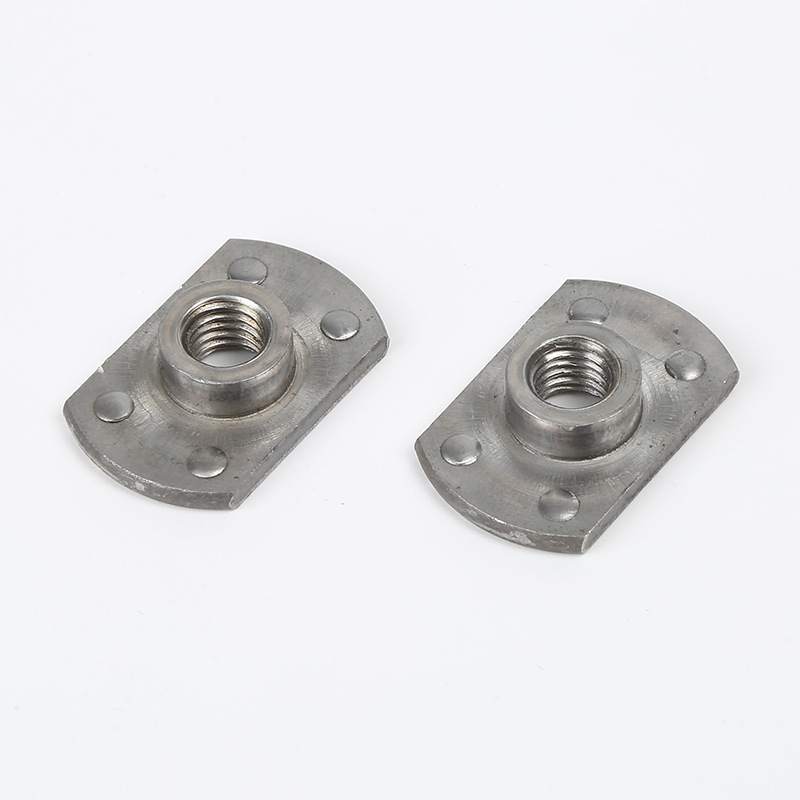

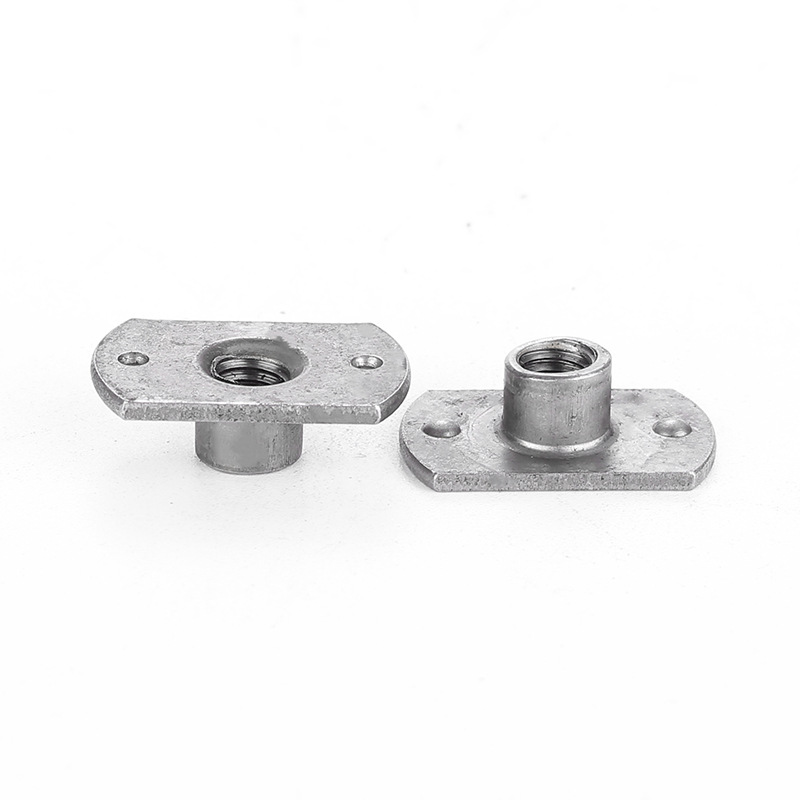

Weld dadi in stile T integrale

Questo profilo unico a forma di T di dadi di saldatura a T integrale fornisce stabilità e allineamento migliorati durante il processo di saldatura. La consegna affidabile e tempestiva rimane un impegno chiave di Xiaoguo® per i suoi clienti globali, tra cui produttori, distributori e partner industriali, garantendo operazioni senza soluzione di continuità attraverso le loro catene di approvvigionamento.

Modello:JIS B1196-3.2-1994

Invia richiesta

Descrizione del prodotto

I dadi di saldatura in stile T integrale hanno dimensioni standard in base alla dimensione del filo-simile a M4, M5, M6, M8, 1/4 "-20, 5/16" -18-nonché diametro della flangia, altezza totale, altezza di proiezione e design delle gambe.

Ci sono standard chiave che seguono, come ISO 10511, Din 928 (usato molto in Europa) e diverse specifiche del produttore automobilistico. Le dimensioni sono esatti per assicurarsi che la saldatura funzioni allo stesso modo, i fili si adattano correttamente e si montano a filo.

È davvero importante scegliere il dado di saldatura in stile T di dimensioni giuste per lo spessore della lamiera di metallo. Si assicura che la saldatura sia forte e che l'articolazione regge bene.

Vantaggi del prodotto:

Una volta installati i dadi di saldatura in stile T integrale, non hanno bisogno di molta manutenzione. Prima di usarli, basta conservarli da qualche parte asciutti e tenere gli oli o gunk di loro: quelli possono fare casino con la saldatura.

La cosa principale è ottenere le impostazioni di saldatura giusta: corrente, tempo, pressione. Ciò assicura che la saldatura sia forte e coerente. Il modo in cui reggono nel tempo dipende principalmente da quanto sia buona la saldatura iniziale e se il trattamento del materiale o della superficie è giusto per dove vengono utilizzati.

Se sono saldati correttamente, i dadi di saldatura a T integrale rimanete come una soluzione filettata permanente e senza fusione per tutto il tempo in cui l'intero assemblaggio è in uso.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1,25	1,25 丨 1,5	1,5 丨 1,75
Dk max	20.5	20.5	23.7	23.7	31	33.2
Dk min	19.5	19.5	22.3	22.3	29	30.8
S Max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
Ds min	5.4	6.2	7.8	9.5	12.5	14.5
K Max	5.9	6.9	7.5	9	10.6	11.8
K min	5.1	6.1	6.5	8	9.4	10.2
H max	1.4	1.4	1.85	1.85	2.3	2.3
H min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
D2 min	6.7	6.7	8.7	10.7	12.7	14.7
H2 Max	0.8	0.8	0.8	0.8	1.2	1.2
h2 mio	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 mio	2.75	2.75	2.75	2.75	3.55	3.55
H1 Max	0.6	0.6	0.6	0.6	0.7	0.7
H1 min	0.4	0.4	0.4	0.4	0.5	0.5
D1 Max	15.2	15.2	17.25	17.25	22.3	24.3
D1 min	14.8	14.8	16.75	16.75	21.7	23.7

Standard unificati:

Siamo severi nei confronti dei controlli di qualità attraverso la realizzazione di dadi di saldatura a T integrale. Ciò significa controllare i materiali quando entrano, misurando cose come fili e altezza di proiezione a diversi passaggi di produzione e fare test che rompono le parti per controllare la resistenza alla saldatura, quanta coppia possono prendere e resistenza a spinta. Controlliamo anche la finitura superficiale e il campione di lotti finali utilizzando gli standard AQL.

Usiamo il controllo del processo statistico per assicurarci che ogni dado in stile T rimanga coerente e soddisfi le specifiche.
