Anelli elastici standard del settore

Gli anelli elastici standard del settore sono elementi di fissaggio progettati per essere installati in una scanalatura per contenere in modo sicuro i componenti su un albero o all'interno di un foro e Xiaoguo® mantiene una solida catena di fornitura per garantire operazioni e consegne senza interruzioni per i produttori.

Modello:DIN 73130-1989

Invia richiesta

Descrizione del prodotto

Gli anelli elastici standard del settore vengono utilizzati molto nelle trasmissioni automobilistiche, nei sistemi aerospaziali e nelle macchine industriali, principalmente perché sono efficaci nel mantenere le parti in posizione.

Queste cose sono importanti per fissare cuscinetti, ingranaggi e altre parti sugli alberi o all'interno degli alloggiamenti. Questa versione unisce le due frasi e utilizza verbi come "semplificare" e "assicurare". Il linguaggio è conciso e fluente ed è adatto alla maggior parte dei documenti tecnici.

Per prolungare la durata, l'acciaio ad alto tenore di carbonio e l'acciaio inossidabile sono due materiali comunemente utilizzati dai produttori nel processo di produzione. Anche gli anelli elastici standard del settore sono piuttosto flessibili: possono funzionare in ambienti in cui le cose si muovono velocemente o diventano molto calde.

Dettagli del prodotto

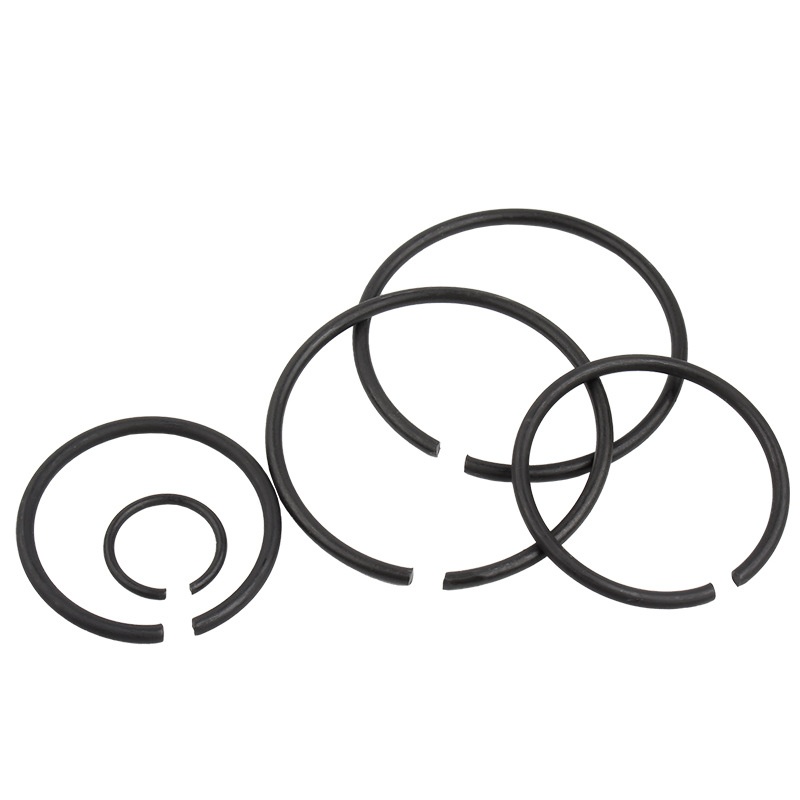

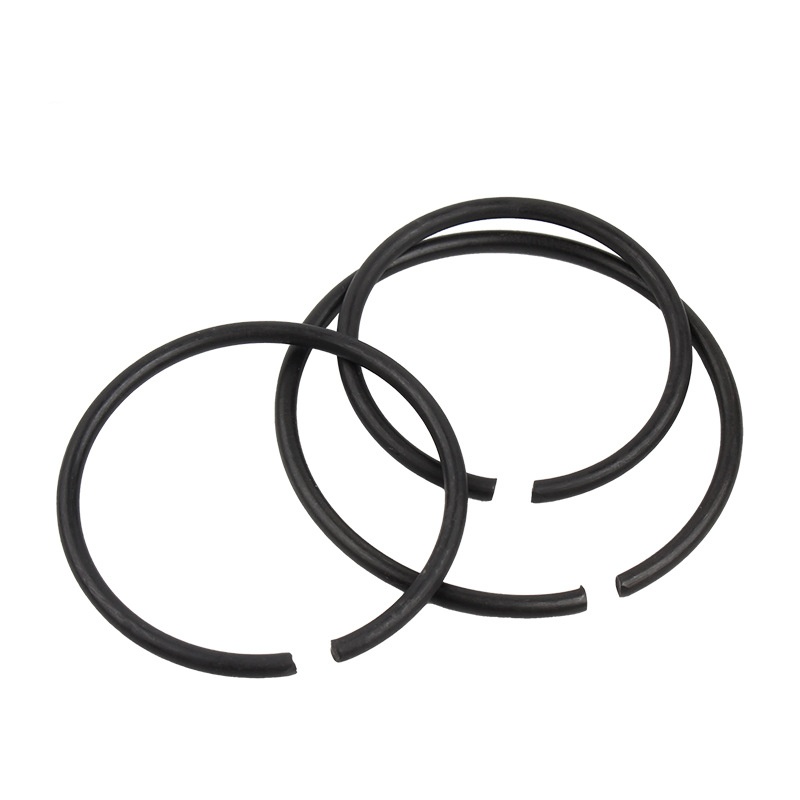

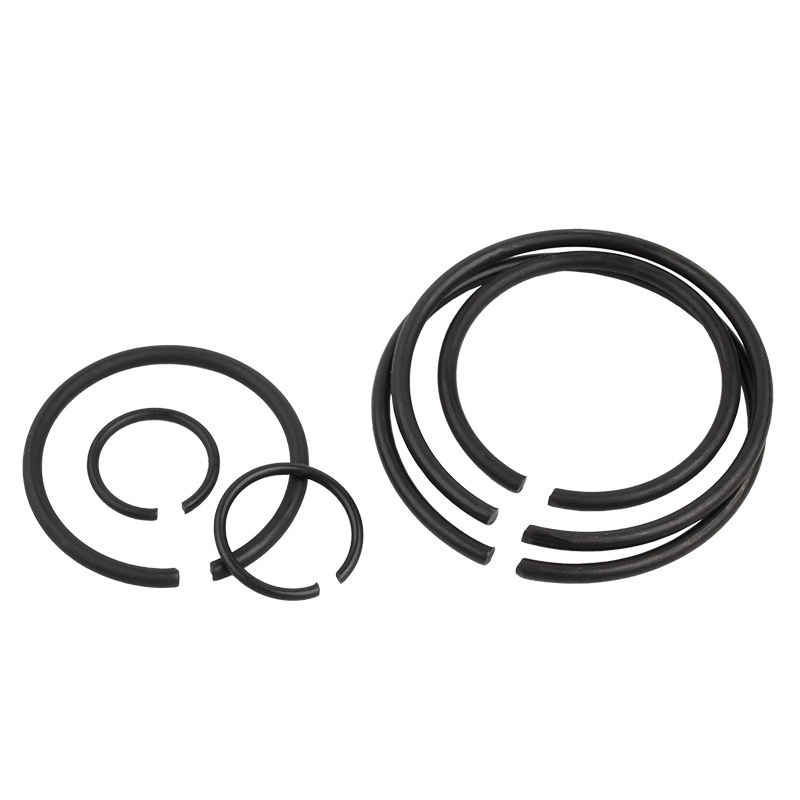

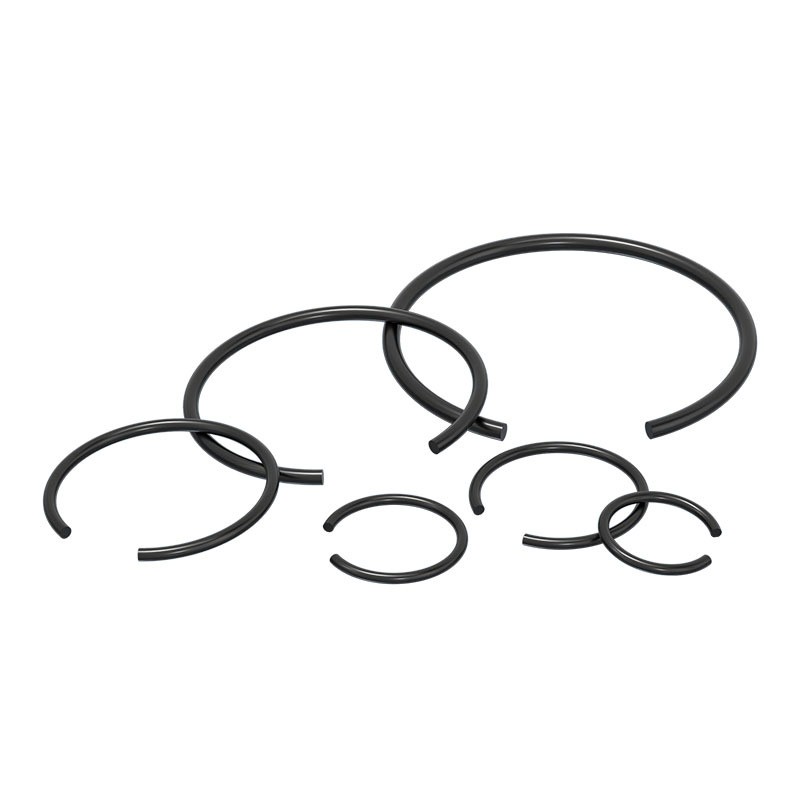

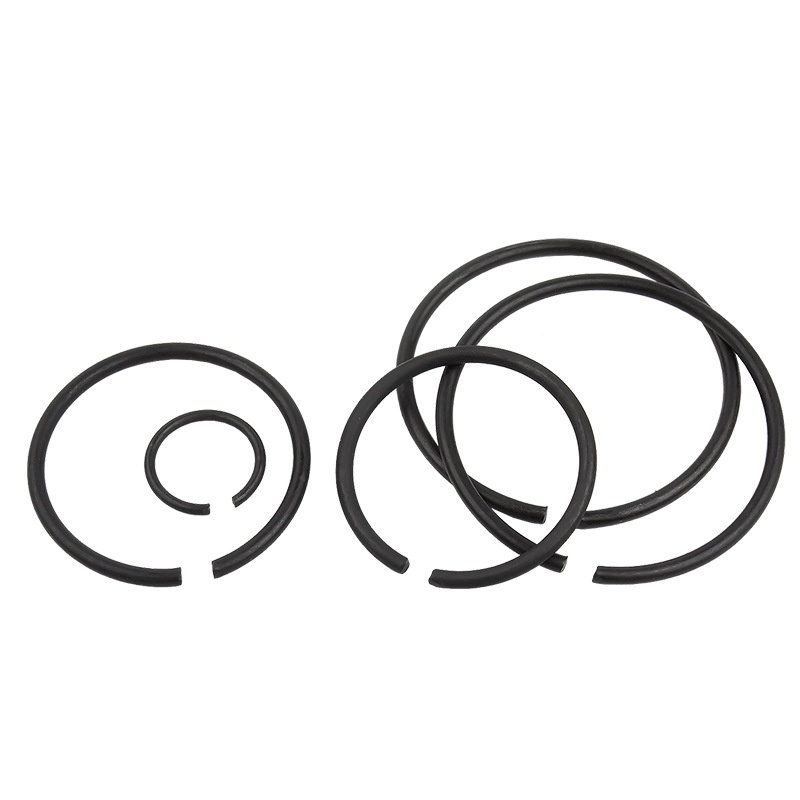

Gli anelli elastici standard del settore hanno un aspetto circolare o semicircolare, con estremità aperte. Questa caratteristica di progettazione migliora notevolmente la comodità di indossare e togliere e può soddisfare in modo più efficiente le esigenze di indossare e togliere nell'uso quotidiano.

Per ottenere una perfetta aderenza alla scanalatura target, la loro sezione trasversale (la forma visibile dopo il taglio) è stata appositamente progettata e prodotta. Forme comuni come bordi rettangolari o bordi arrotondati possono migliorare efficacemente la vestibilità.

Sono disponibili anche in tutti i tipi di dimensioni: piccoli per strumenti di precisione e grandi per macchine pesanti.

Il loro design è semplice ma funziona bene: non occupano molto spazio, ma forniscono comunque un forte supporto radiale (ovvero il supporto che esce dal centro, per impedire alle parti di muoversi).

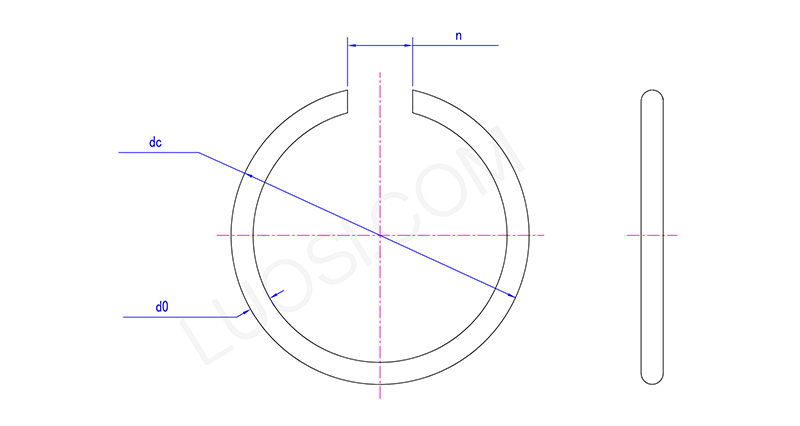

Lun	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 massimo	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
CC massimo	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
cc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n massimo	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Materiali utilizzati

I nostri anelli elastici standard del settore sono realizzati in acciaio per molle ad alto contenuto di carbonio per resistenza e durata superiori. Per un'eccellente resistenza alla corrosione, offriamo anelli elastici standard del settore in acciaio inossidabile (ad esempio 302/304) e altri materiali come il bronzo fosforoso, garantendo longevità in ambienti difficili.

Industry Standard Snap Rings
