Dado a corona a coppia elevata con scanalatura

Xiaoguo® è specializzato nella produzione ed esportazione di un'ampia gamma di elementi di fissaggio industriali a livello globale. Il dado a corona a coppia elevata con fessura è un tipo specializzato di dispositivo di fissaggio progettato per applicazioni di bloccaggio sicure.

Modello:GB/T 6180-1986

Invia richiesta

Descrizione del prodotto

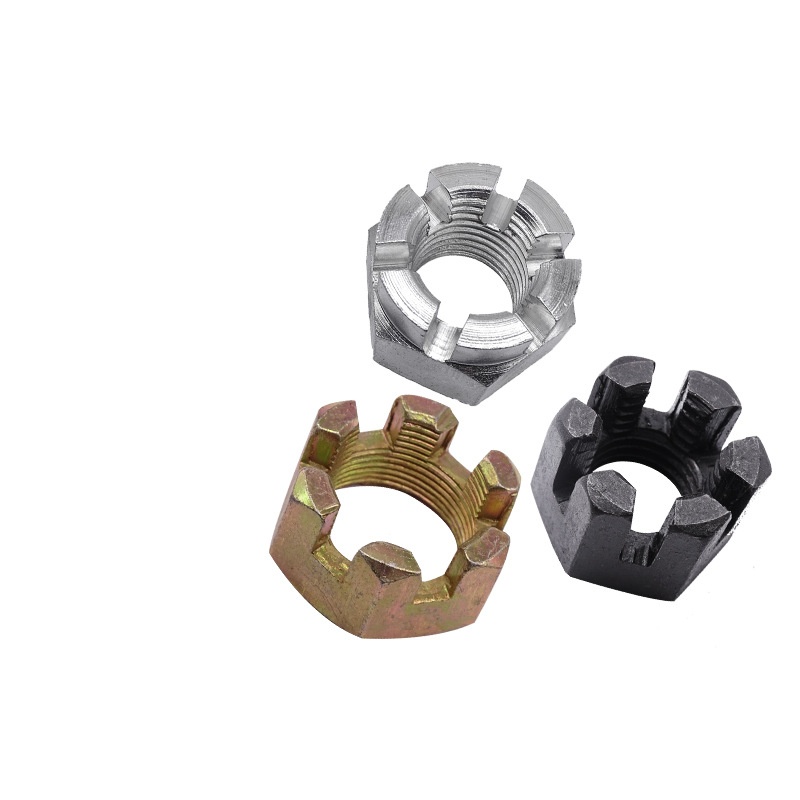

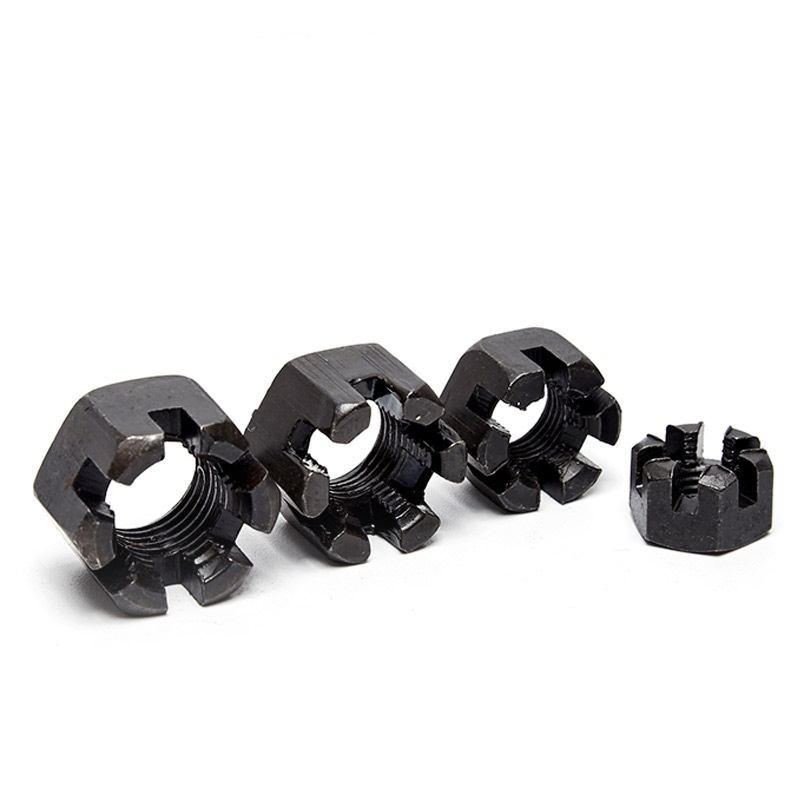

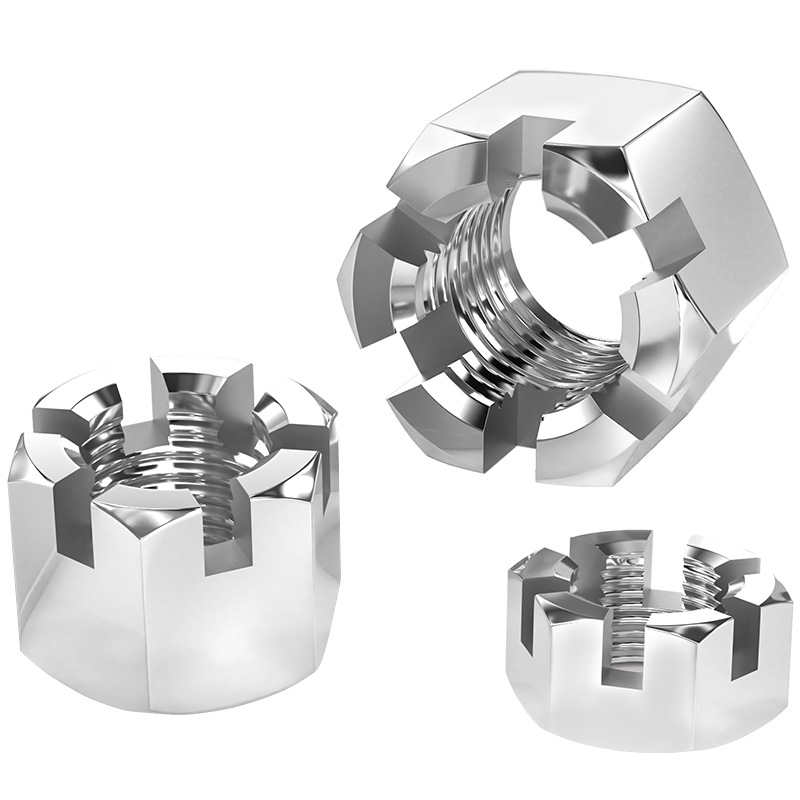

Il dado a corona ad alta coppia con fessura è un dispositivo di fissaggio speciale utilizzato in lavori importanti in cui è necessario assicurarsi che rimanga bloccato in posizione, anche con vibrazioni o se tenta di torcersi. Sembra un normale dado esagonale, ma in cima c'è una parte cilindrica della corona con una fessura tagliata al suo interno. Quella fessura ti consente di bloccarlo saldamente utilizzando una coppiglia o un cavo di sicurezza. Questi dadi rimangono fermi quando i dadi normali potrebbero allentarsi, quindi sono piuttosto necessari per configurazioni meccaniche difficili, specialmente nel settore aerospaziale, automobilistico e dei macchinari pesanti, dove la sicurezza è davvero importante.

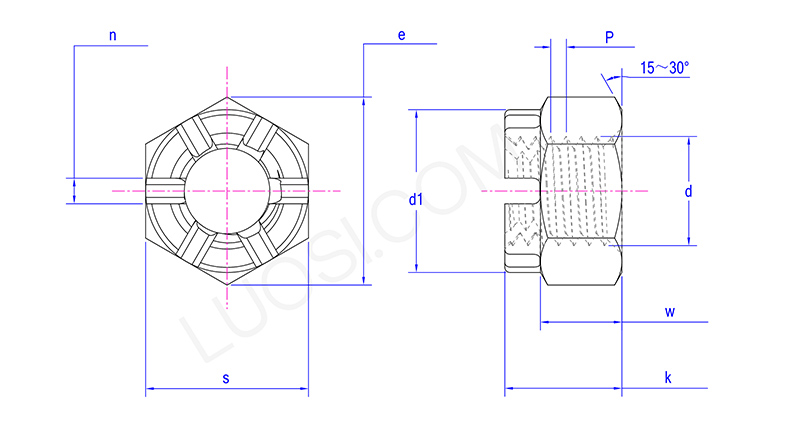

Lun	M20	M24	M30	M36
P	1,5\|2\|2,5	1.5\|2\|3	1,5\|2\|3,5	1.5\|2\|3\|4
d1 massimo	28	34	42	50
d1 minuto	27.16	33	41	49
e min	32.95	39.55	50.85	60.79
kmassimo	26.3	31.9	37.6	43.7
kmin	25.46	31.06	36.7	42.7
n min	4.5	5.5	7	7
n massimo	5.7	6.7	8.5	8.5
è massimo	30	36	46	55
è minimo	29.16	35	45	53.8
wmassimo	20.3	23.9	28.6	34.7
w min	19	22.6	27.3	33.1

Come funziona

La cosa principale dei dadi a corona a coppia elevata con fessura è che possono bloccarsi in posizione da soli. Ecco come funziona: una volta stretto il dado alla giusta coppia su un bullone o un perno che ha un foro trasversale, allinea la fessura nella corona del dado con quel foro. Quindi infili una coppiglia o un filo di sicurezza sia nella fessura che nel foro. Questa cosa può impedire che il dado venga girato indietro: se lo giri indietro, il dado si allenterà; e, a seconda di come si collega il cablaggio, a volte può anche impedire che il dado venga ruotato troppo in avanti per evitare che venga serrato eccessivamente. In questo modo, la connessione rimane stabile anche in caso di vibrazioni e non può essere compromessa facilmente, cosa davvero importante per le configurazioni critiche.

Domande frequenti

D: Quali sono le specifiche e le qualità dei materiali standard disponibili per il dado a corona a coppia elevata con scanalatura?

R: I nostri dadi a corona a coppia elevata con fessura sono generalmente realizzati in acciaio al carbonio (gradi 4.8, 8.8), acciaio legato (grado 10.9) o acciaio inossidabile (A2-304, A4-316). Certificati specifici dei materiali (ad esempio EN 10204 3.1) sono disponibili su richiesta. Ci assicuriamo che questi dadi soddisfino gli standard internazionali come DIN 935 o ISO 4161 per quanto riguarda le proprietà dei materiali. In questo modo, sono sufficientemente robusti e durevoli per i lavori più impegnativi in cui è necessaria una serratura affidabile.
