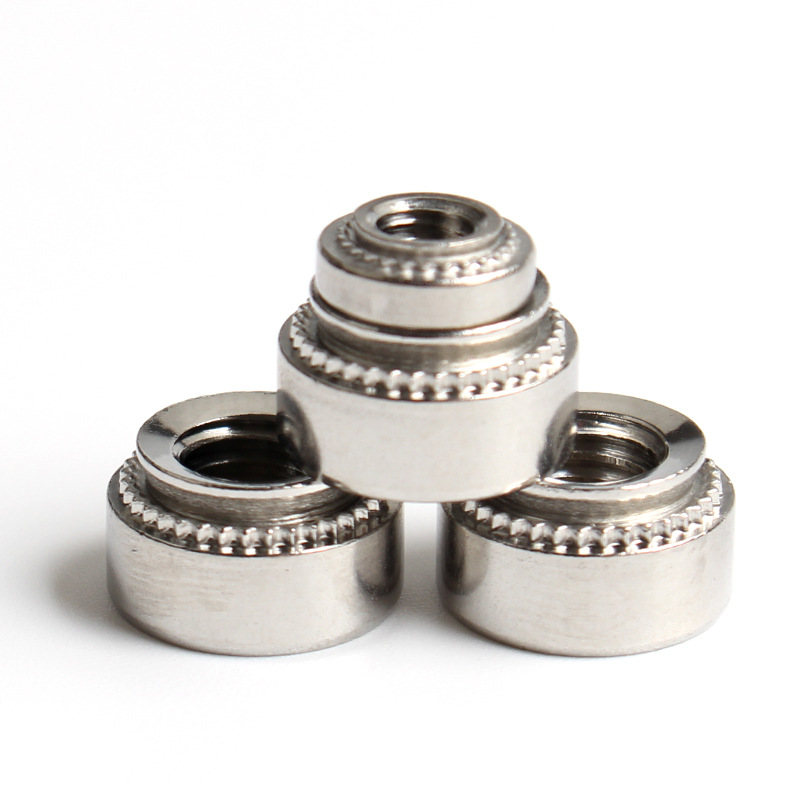

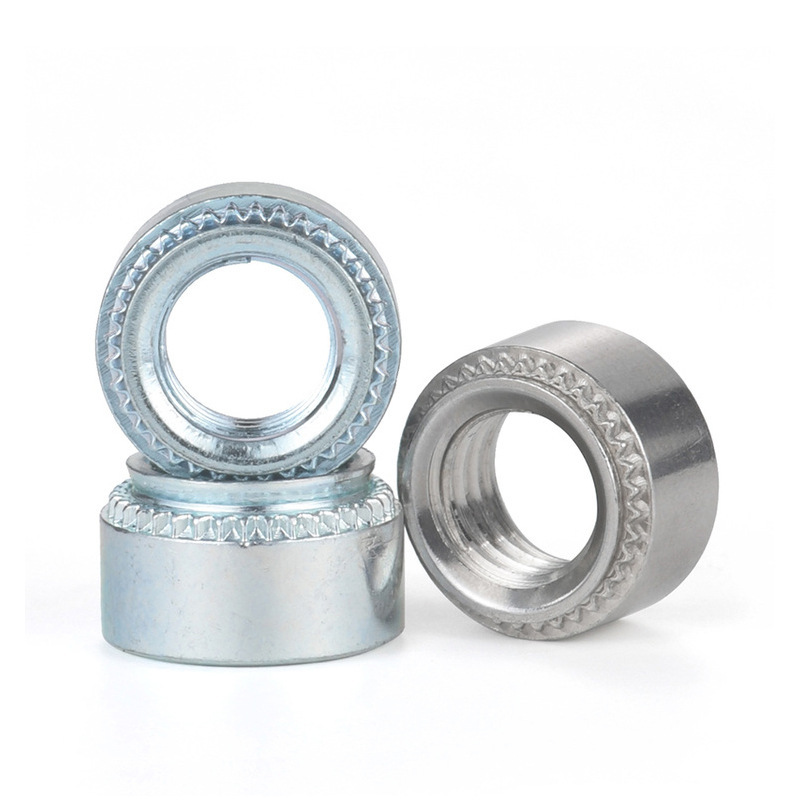

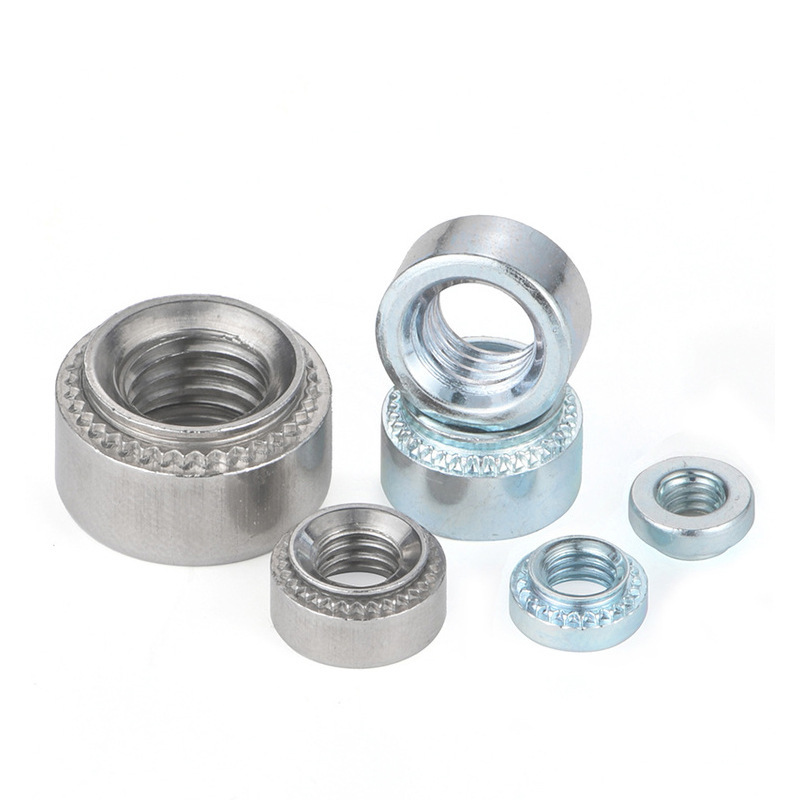

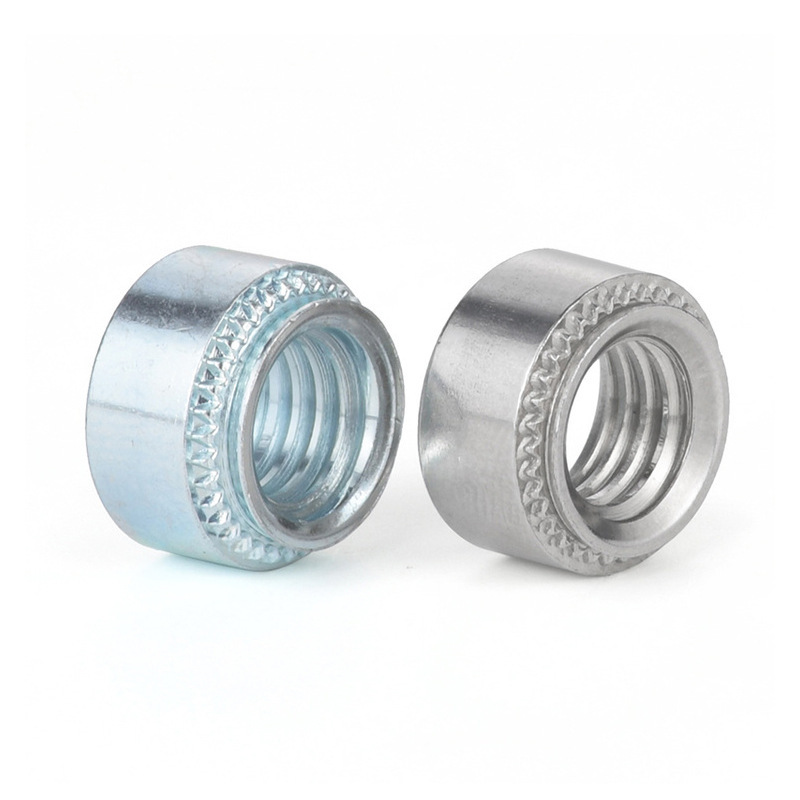

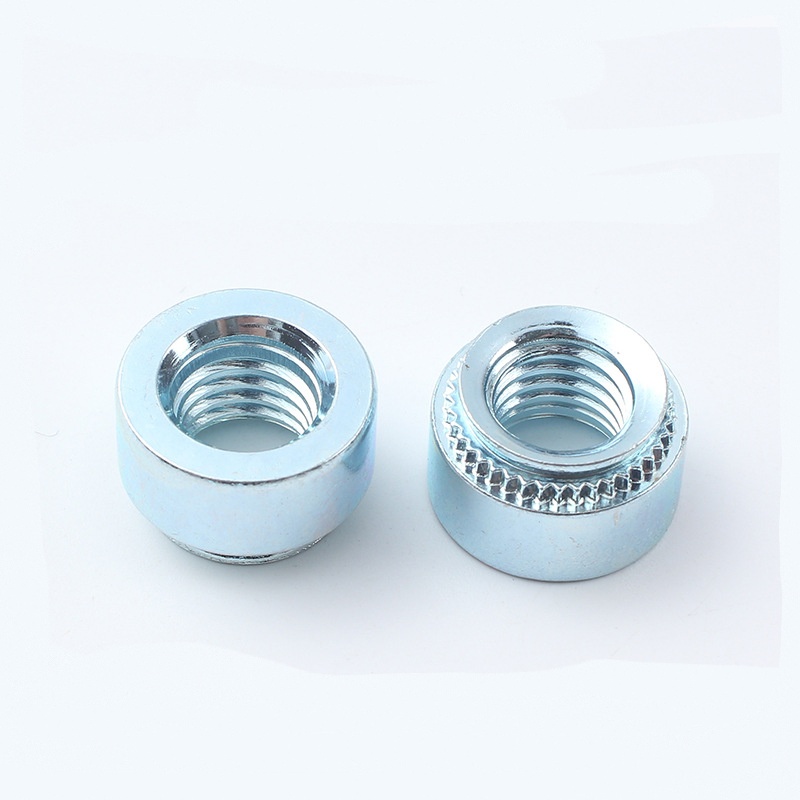

Dado di clinciatura per montaggio a incasso

Il dado di ribaditura per montaggio a incasso viene spesso utilizzato da settori come quello automobilistico, degli elettrodomestici e dell'elettronica per la sua affidabilità e velocità. Xiaoguo® fornisce costantemente i metalli di prima qualità utilizzati dai produttori

Modello:QIB/IND S

Invia richiesta

Descrizione del prodotto

Per garantire che i dadi di clinciatura con montaggio a incasso rimangano correttamente collegati, è necessario eseguire controlli di qualità specifici. Un rapido sguardo visivo può capire se il dado è posizionato correttamente, ad esempio se è a filo o quadrato.

Test importanti includono la misurazione della forza necessaria per spingere o estrarre il dado, per assicurarsi che la chiusura sia sufficientemente forte. I test di coppia controllano se i fili sono in buone condizioni e non si strappano. Tagliando un campione per osservarne la sezione trasversale è possibile vedere se il materiale ha riempito completamente le scanalature di clinciatura.

Osservare il tonnellaggio della pressa durante l'installazione ti dà il controllo in tempo reale sul processo. Mantenere costante la qualità dei dadi di clinciatura per il montaggio a incasso dipende dalla disponibilità di materiali con proprietà controllate, strumenti precisi e le giuste impostazioni della pressa.

Lun	632-2	632-3	832-0	832-1	832-2	832-3	024-0	024-1	024-2	024-3	032-0
P	32	32	32	32	32	32	24	24	24	24	32
d1	#6	#6	#8	#8	#8	#8	#10	#10	#10	#10	#10
CC massimo	0.187	0.187	0.212	0.212	0.212	0.212	0.249	0.249	0.249	0.249	0.249
Diametro dei fori di montaggio min	0.1875	0.1875	0.213	0.213	0.213	0.213	0.25	0.25	0.25	0.25	0.25
Diametro dei fori di montaggio max	0.1905	0.1905	0.216	0.216	0.216	0.216	0.253	0.253	0.253	0.253	0.253
non so min	0.27	0.27	0.3	0.3	0.3	0.3	0.33	0.33	0.33	0.33	0.33
non so massimo	0.29	0.29	0.32	0.32	0.32	0.32	0.35	0.35	0.35	0.35	0.35
hmassimo	0.054	0.087	0.03	0.038	0.054	0.087	0.03	0.038	0.054	0.087	0.03
codificatore h	2	3	0	1	2	3	0	1	2	3	0
kmassimo	0.08	0.08	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1
kmin	0.06	0.06	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
Spessore della piastra di montaggio min	0.056	0.091	0.03	0.04	0.056	0.091	0.03	0.04	0.056	0.091	0.03

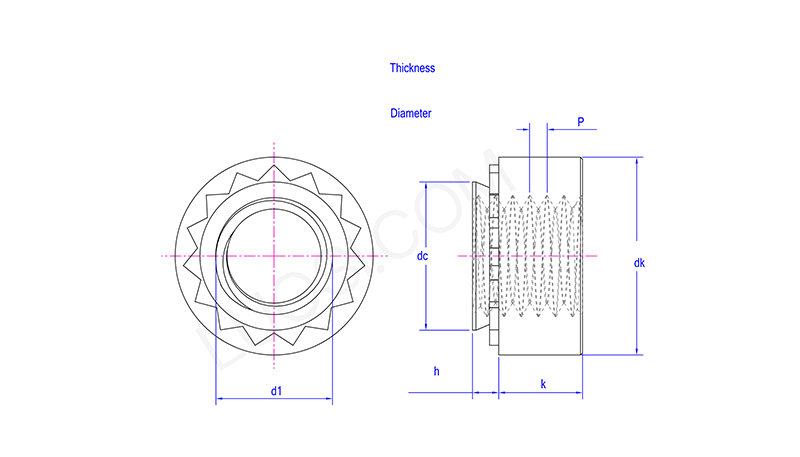

Flush-Mounting Clinching nut

Precauzioni:

Una volta installato, un dado di ribaditura con montaggio a incasso non necessita di particolare manutenzione. La maggior parte della cura va al bullone che lo avvita: assicurati di usare la giusta quantità di forza quando lo monti o lo smonti. Se lo dicono, usa i lubrificanti giusti o i prodotti antigrippaggio, ma stai lontano da tutto ciò che potrebbe causare fessurazioni per corrosione da stress, specialmente con l'acciaio inossidabile.

Non usare troppa forza, altrimenti potresti strappare i fili. Lo stesso dado di bloccaggio con montaggio a incasso è piuttosto resistente poiché è bloccato in posizione meccanicamente e spesso trattato per resistere alla ruggine. Se si danneggia, di solito è necessario forarlo e inserirne uno nuovo in un punto diverso.

Materiali principali:

La scelta dei materiali dei inserti filettati a innesto è varia. I materiali principali sono solitamente vari tipi di acciaio, tra cui acciaio al carbonio, acciaio inossidabile (come il comune acciaio inossidabile 304 o acciaio inossidabile 316), ecc.; in scenari specifici, come materiali di produzione vengono utilizzati anche ottone o alluminio. Per migliorare ulteriormente la resistenza alla ruggine, i inserti filettati in acciaio vengono generalmente trattati in superficie. I processi di rivestimento comuni includono la zincatura per migliorare la resistenza alla corrosione in ambienti complessi.
